使機械中的運動件停止或減速的機械零件。俗稱剎車、閘。制動器主要由制動架、制動件和操縱裝置等組成。有些制動器還裝有制動件間隙的自動調整裝置。
它主要與系列電機配套。廣泛應用于冶金、建筑、化工、食品、機床、舞臺、電梯、輪船、包裝等機械中，及在斷電時（防險）制動等場合。斷電剎車。

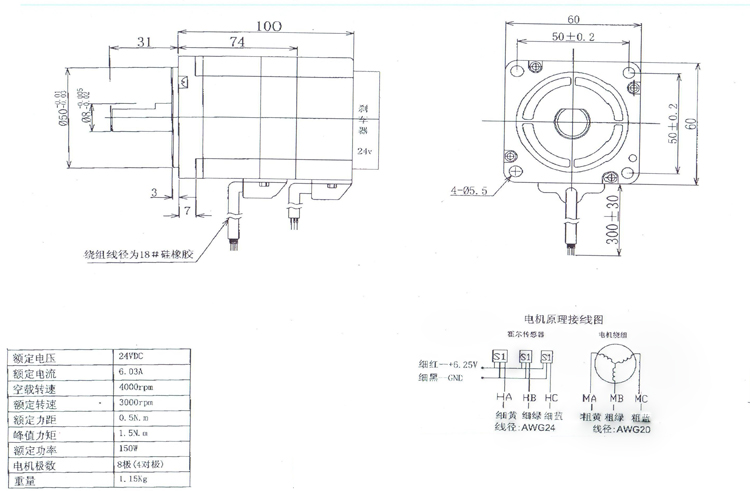

60BL100-230SC直流剎車無刷電機參數 安裝尺寸圖：
配ZD-6716-V3無刷控制器接線示意：
| 電機輸出 |
電機輸出 |
電機輸出 |
霍爾信號 |
霍爾信號 |
霍爾信號 |
霍爾電源 |
霍爾電源 |
| W |
V |
U |
Hw |
Hv |
Hu |
H+ |
H- |
| 藍 |
綠 |
黃 |
藍 |
綠 |
黃 |
紅 |
黑 |
電磁剎車出的倆跟線 接24V電源 大于1A。
剎車裝置必須接電之后電機才能運行 避免造成不必要的損失。
控制器簡介：
產品特點
l 高集成度高可靠性無刷直流(BLDC)電機控制器
l 三相全橋，PWM方式
l 閉環穩速，大負載時電機仍能保持轉速
l 純硬件設計，高速度，高抗干擾能力
l 控制和輸出接口全部采用光電隔離方式
l 周波限電流方式，保護更加精確快速
l 低發熱，大功率
主要功能
l 欠電壓(≤17V)、過熱(>150℃)自動保護
l 堵轉4秒自動保護
l 霍爾錯誤保護
l 輸出限流線性可調：0.5-8A
l 支持內置電位器、外接電位器和模擬電壓調速
l 支持速度信號輸出反饋
l 帶有使能功能
l 具有緩啟動功能，避免電流過沖，有效保護電機
| |
|
 |
