2HD8080（N）兩相混合式步進電機驅動器，采用直流24-80V供電，適合驅動電壓24-80V,電流小于8.0A外徑57-86毫米的兩相混合式步進電機。此驅動器采用交流伺服驅動器的電流環進行細分控制，電機的轉矩波動小，低速運行平穩，振動和噪音低。高速時可輸出相對較高的力矩，定位精度高。廣泛適用于雕刻機、數控機床、包裝機械、傳動設備等分辨率要求較高的設備上。
主要特點
1平均電流控制，兩相正弦電流驅動輸出
2直流24-80V供電
3光電隔離信號輸入\輸出
4有過壓、欠壓、過流、相間短路保護功能

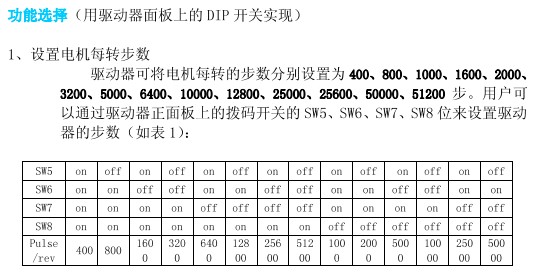

5十四檔細分和自動半流功能
6八檔輸出相電流設置
7具備脫機功能
8啟動轉速高
9高速力矩大
電氣參數
控制信號接口
1控制信號定義
PUL+：步進脈沖信號輸入正端
PUL-：步進脈沖信號輸入負端
DIR+：步進方向信號輸入正端
DIR-：步進方向信號輸入負端
ENA+：脫機使能復位信號輸入正端
ENA-：脫機使能復位信號輸入負端
脫機使能信號有效時復位驅動器故障，禁止任何有效的脈沖，驅動器的輸出功率元件被關閉，電機無保持扭力。

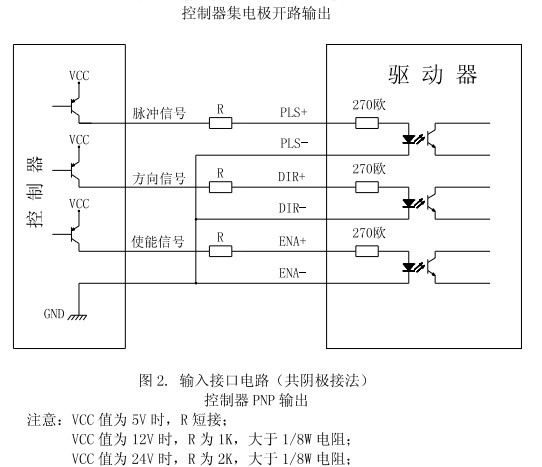

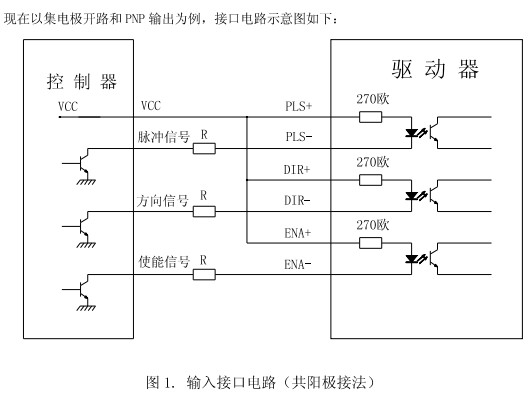

2控制信號連接
上位機的控制信號可以高電平有效，也可以低電平有效。當高有效時，把所有控制信號的負端連在一起作為信號地，低有效時，把所有控制信號的正端連在一起作為信號公共端。

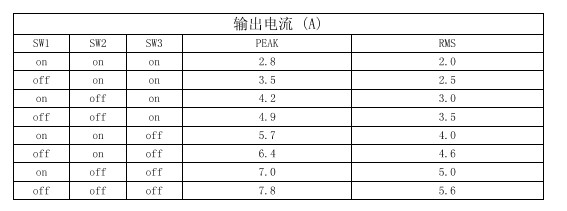

2設置輸出相電流
