日本信濃步進電機SST59D3305
|
步進電機 |
機身長
mm |
前軸 |
轉矩
NM |
電流
A |
電阻
Ω |
電感
mH |
出線 |
重量
KG |
|
SST59D3305 |
54.5 |
20.6-M6.35圓 |
1.41 |
4.2 |
0.41 |
1.3 |
并6 |
0.71 |
電機實物圖：
電機尺寸圖：
信濃公司主要是做兩相混合式電機為主，其中有兩相四線引出、兩相六線引出兩種。引出線有兩種方式，一種是直接引出線的；一種是以插座方式引出，線與電機分離。
四線引出與六線引出的區別在于與驅動器連接的靈活性上。兩相四線的步進電機只能用雙極性的驅動器，兩相六線的步進電機既可以用雙極性的驅動器也可以用單極性的驅動器。
下面以幾個圖說明一下兩相六線引出的接法區別：

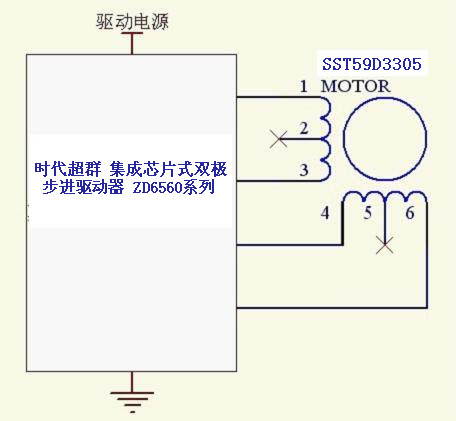

與雙極性驅動器連接。圖中的中心抽頭2和5空著不接，只接兩端引出線。實際就是將每組的兩個相線圈串聯起來使用，電機堵轉矩大和效率高些，但是高速性能差。低速大力矩應用優先考慮的接法。不過要注意實際工作時的****電流要小于額定電流，大概是0.7倍左右。例如STP59D3305的額定電流是4.2A，按圖中的接法實際工作電流應該設定在2.94A左右。
從上面的接法和說明中可以看出兩相六線引出的電機無論是在驅動選擇上，還是高、低速應用場合應用上，相對兩相四線引出的步進電機來說，都具有很大的靈活性。這也是信濃步進電機主要以六線引出為主的原因。
