當前位置:首頁--無刷直流電機--57有霍爾無刷直流電機

57BL90-230配時代超群ZD-6716-V2和V3無刷電機控制器的實驗測試

2013年9月24日

57BL90-230無刷電機測試所需套裝組合
電機參數		57BL90-230	ZD-6716-V2	ZD-6716-V3	S-350-24	5位轉速表
額定電壓：24V
額定功率：60W
額定轉速：3000RPM
額定轉矩：0.18NM
軸頸：8MM
極數：4
重量：0.55KG

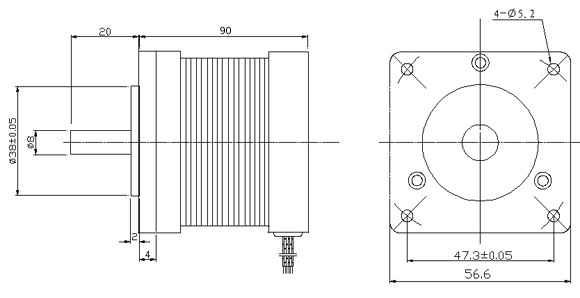

57BL90-230無刷電機尺寸圖

配套控制器ZD-6716-V2
產品特點			主要功能			工作條件
高集成度高可靠性無刷直流電機驅動器			欠壓、過流、過熱自動保護			環境溫度：-30℃到80℃
純硬件設計，高速度，高抗干擾能力			堵轉、霍爾相位錯誤保護			輸入電壓18-40V
周波限電流方式，保護更加精確快速			輸出電流、電流衰減可調			輸出電流0.5-6A
低發熱，大功率（40V,6A足額）			內部電位器調速
配套控制器ZD-6716-V3
產品特點			主要功能			工作條件
高集成度高可靠性無刷直流電機控制器			欠壓≤17V、過熱＞150℃自動保護			環境溫度：-30℃到60℃
三相全橋，PWM方式			堵轉4秒自動保護			輸入電壓18-48V
閉環穩速，大負載時電機仍能保持轉速			霍爾錯誤保護			輸出電流0.5-8A
純硬件設計，高速度，高抗干擾能力			輸出限流線性可調：0.5-8A			霍爾信號電壓4.5-5.5V
控制和輸出接口全部采用光電隔離方式			支持內置電位器、外接電位器和模擬電壓調速			霍爾驅動電流10mA
周波限電流方式，保護更加精確快速			支持速度信號輸出反饋			公共端電壓3-5.5V
低發熱，大功率			帶有使能功能			速度信號輸出電流5-10mA
			具有緩啟動功能，避免電流過沖，有效保護電機			外接調速電位器10K
無刷電機與控制器接線對照表
電機輸出	電機輸出	電機輸出	霍爾信號	霍爾信號	霍爾信號	霍爾電源	霍爾電源
W	V	U	Hw	Hv	Hu	H+	H-
藍	綠	黃	藍	綠	黃	紅	黑

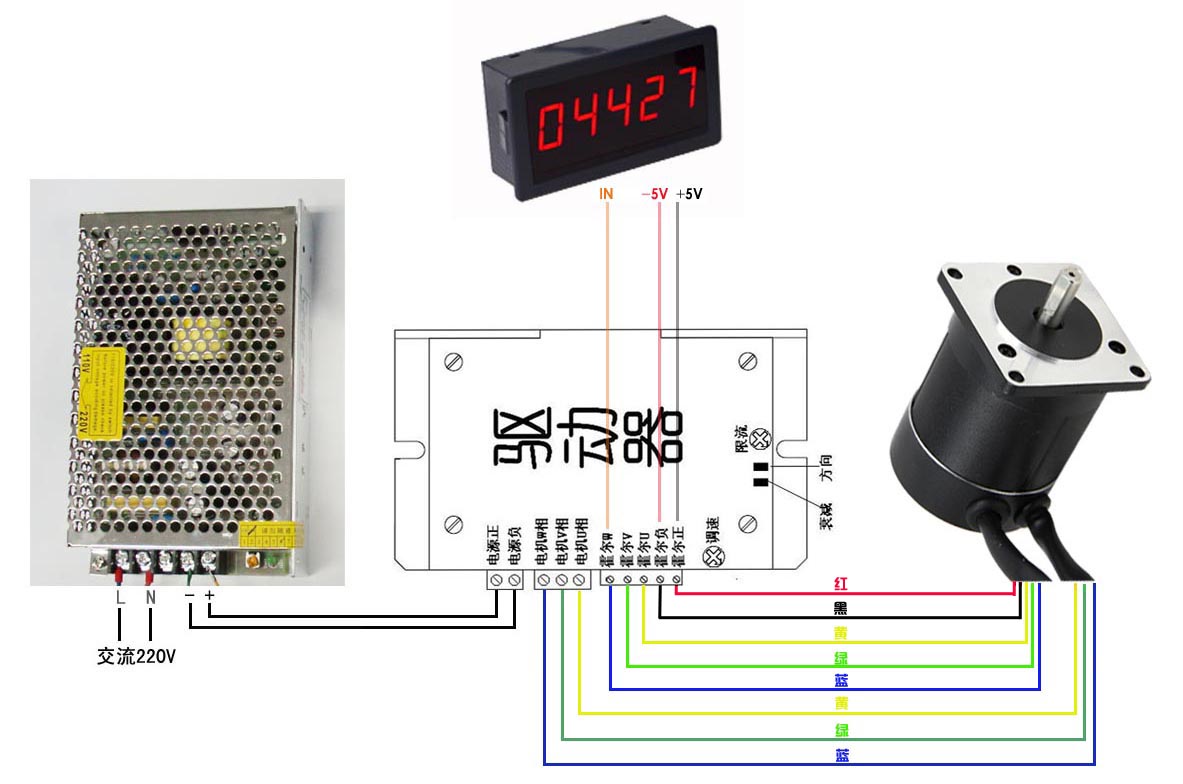

無刷電機與控制器接線圖

無刷電機與控制器轉速測試表
		ZD-6716-V2			ZD-6716-V3
型號		電源	****轉速	****轉速	電源	****轉速	****轉速
57BL90-230		100W24V		1700rpm	200W24V		5300rpm
