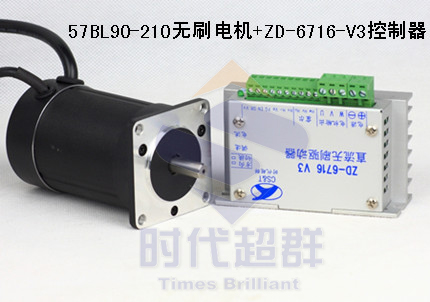

57BL9-210 無刷直流電機+ZD-6716-V3無刷控制器無刷直流電機套裝實物圖：
直流無刷電機基礎參數：
| 57BL90-210 無刷電機 |
| 型號 |
電壓 |
功率 |
轉速 |
轉矩 |
軸頸 |
極數 |
重量 |
機身長 |
軸長 |
售價 |
| |
v |
w |
rpm |
NM |
mm |
|
Kg |
mm |
mm |
|
| 57BL90-210 |
24 |
60 |
1000 |
0.6 |
8 |
4 |
1.05 |
90 |
20 |
290 |
直流無刷電機驅動器資料簡介：
| 配套控制器ZD-6716-V3 |
| 型號 |
電壓 |
電流 |
尺寸 |
|
|
|
|
|
| |
v |
A |
NM |
|
|
|
|
|
| ZD-6716-V2 |
18-48 |
0.5-8 |
96*56*35 |
|
|
|
|
|
| 產品特點 |
主要功能 |
工作條件 |
| 高集成度高可靠性無刷直流電機控制器 |
欠壓≤17V、過熱＞150℃自動保護 |
環境溫度：-30℃到60℃ |
| 三相全橋，PWM方式 |
堵轉4秒自動保護 |
輸入電壓18-48V |
| 閉環穩速，大負載時電機仍能保持轉速 |
霍爾錯誤保護 |
輸出電流0.5-8A |
| 純硬件設計，高速度，高抗干擾能力 |
輸出限流線性可調：0.5-8A |
霍爾信號電壓4.5-5.5V |
| 控制和輸出接口全部采用光電隔離方式 |
支持內置電位器、外接電位器和模擬電壓調速 |
霍爾驅動電流10mA |
| 周波限電流方式，保護更加精確快速 |
支持速度信號輸出反饋 |
公共端電壓3-5.5V |
| 低發熱，大功率 |
帶有使能功能 |
速度信號輸出電流5-10mA |
|
具有緩啟動功能，避免電流過沖，有效保護電機 |
外接調速電位器10K |
電機尺寸圖：
無刷電機與控制器的接線示意
| 電機輸出 |
電機輸出 |
電機輸出 |
霍爾信號 |
霍爾信號 |
霍爾信號 |
霍爾電源 |
霍爾電源 |
| w |
v |
u |
hw |
hv |
hu |
h+ |
h- |
| 藍 |
綠 |
黃 |
藍 |
綠 |
黃 |
紅 |
黑 |
| |
|
|
