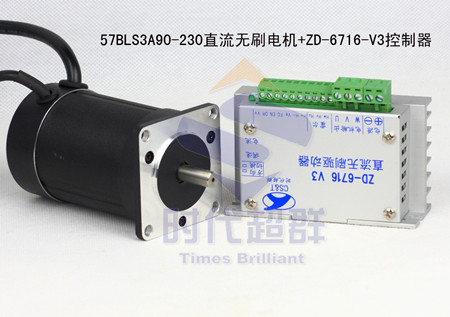

57BLS3A90-230無刷直流電機+ZD-6716-V3無刷控制器實物圖：
57BLS3A90-230無刷直流電機基本參數：
|
型號 |
電壓
V |
功率
W |
轉速
rap |
轉矩
n.m |
軸徑
mm |
極數 |
軸長 |
|
57BLS3A90-320 |
36 |
100 |
2000 |
0.6 |
8 |
4 |
20 |
ZM-6508（ZD-6716-V3）無刷控制器參數：
|
無刷控制器ZD-6716-V3（ZD-6508） |
|
主要功能 |
產品特性 |
工作條件 |
|
欠電壓(≤17V)、過熱(>150℃)自動保護 |
純硬件設計，高速度，高抗干擾能力 |
壞境溫度-30C°-60C°
|
|
堵轉 4 秒自動保護 |
三相全橋，PWM 方式 |
輸入電壓 18-48V |
|
支持內，外電位器和模擬電壓調速 |
閉環穩速，大負載時電機仍能保持轉速 |
霍爾信號電壓4.5-5.5V
霍爾驅動電流 10mA |
|
霍爾錯誤保護 |
高集成度高可靠性 |
輸出電流 1.5A-8A |
|
輸出限流線性可調：0.5-8A |
周波限電流方式，保護更加精確快速 |
公共端電流0.1-50mA
公共端電壓 3-5.5V |
|
支持速度信號輸出反饋，帶有使能功能。 |
控制和輸出接口全部采用光電隔離方式 |
模擬調速電壓 0-5V
外接調速電位器 10K |
|
具有緩啟動功能 |
低發熱，大功率 |
適用電機轉速0-30000 |

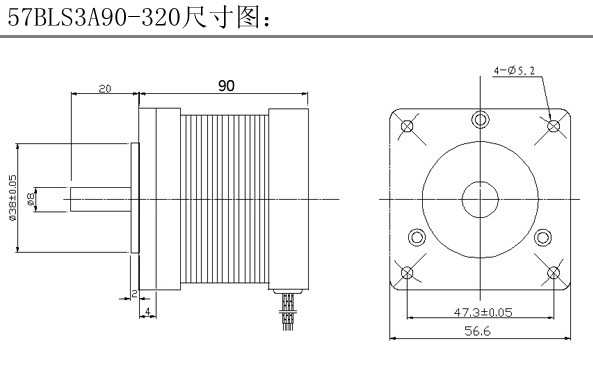

57BLS3A90-230無刷直流電機尺寸圖：
無刷電機與控制器接線示意
| 電機輸出 |
電機輸出 |
電機輸出 |
霍爾信號 |
霍爾信號 |
霍爾信號 |
霍爾電源 |
霍爾電源 |
| w |
v |
u |
hw |
hv |
hu |
h+ |
h- |
| 藍 |
綠 |
黃 |
藍 |
綠 |
黃 |
紅 |
黑 |
| |
|
|
