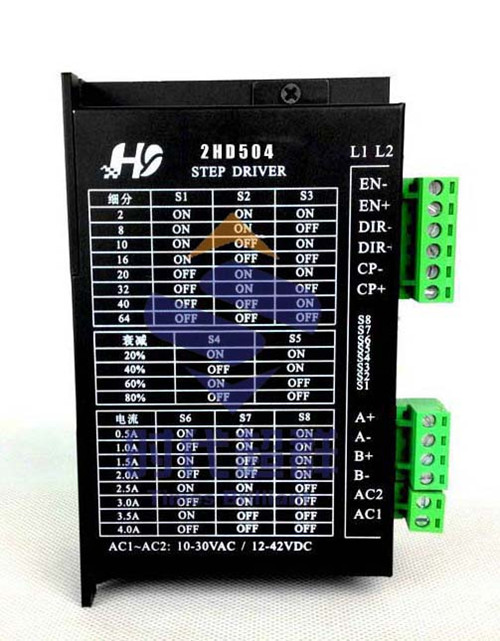

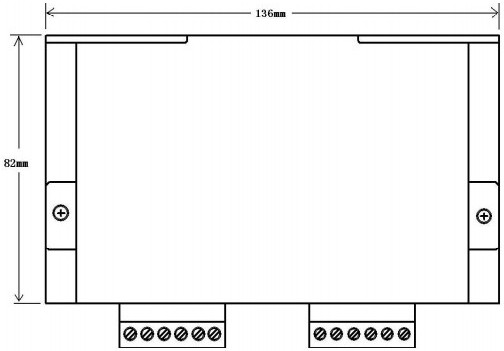

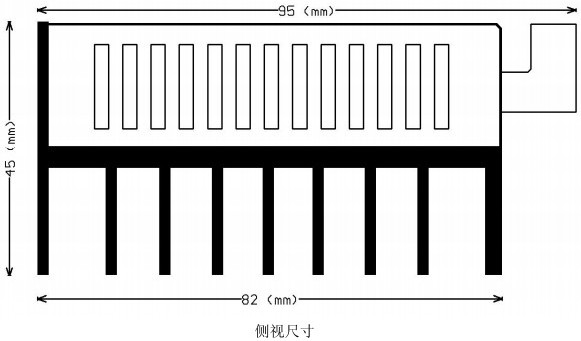

2HD504是一款專業的兩相步進電機驅動器，可實現正反轉控制。通過3位撥碼開關選擇8檔細分控制（2、8、10、16、20、32、40、64），通過3位撥碼開關選擇6檔電流控制（0.5A、1A、1.5A、2A、2.5A、3A、3.5A、4A）。適合驅動86、57、42型兩相、四相混合式步進電機。驅動電機具有噪音小，振動小，運行平穩的特點。
一、特點：
1.電源適應交流和直流
2.電流由撥碼開關選擇
3.接口采用高速光耦隔離
4.八種細分可調（2、8、10、16、20、32、40、64）
5.自動半流
6.高集成高可靠性
7.****耐壓DC50V
二、輸入輸出端說明
1、信號輸入端
CP+：脈沖信號輸入正端
CP-：脈沖信號輸入負端
DIR+：電機正、反轉控制正端
DIR-：電機正、反轉控制負端
EN+：電機脫機控制正端
EN-：電機脫機控制負端
2、電機繞組連接
A+：連接電機繞組的A+相
A-：連接電機繞組的A-相
B+：連接電機繞組的B+相
B-：連接電機繞組的B-相
3、工作端電源連接
AC1-AC2：AC12-30V、DC15-42V（如果超過此范圍將會無法正常工作甚至損壞驅動器）
4、輸入端接線說明以及示意圖
輸入信號有三路，它們是：1脈沖信號CP+，CP-；2方向電平信號DIR+,DIR-；3脫機型號EN+,EN-。輸入信號接口有兩種接法，用戶可根據需要采用共陽極接法和共陰極接法。
四、撥碼開關設置細分、衰減、電流
1細分?jǐn)?shù)設定
|
細分 |
S1 |
S2 |
S3 |
|
2 |
ON |
ON |
ON |
|
8 |
ON |
ON |
OFF |
|
10 |
ON |
OFF |
ON |
|
16 |
ON |
OFF |
OFF |
|
20 |
OFF |
ON |
ON |
|
32 |
OFF |
ON |
OFF |
|
40 |
OFF |
OFF |
ON |
|
64 |
OFF |
OFF |
OFF |
驅動器上的撥碼開關設定1、2、3分別對應S1、S2、S3
2電流大小設定
|
電流 |
S6 |
S7 |
S8 |
|
0.5 |
ON |
ON |
ON |
|
1 |
OFF |
ON |
ON |
|
1.5 |
ON |
OFF |
ON |
|
2 |
OFF |
OFF |
ON |
|
2.5 |
ON |
ON |
OFF |
|
3 |
OFF |
ON |
OFF |
|
3.5 |
ON |
OFF |
OFF |
|
4 |
OFF |
OFF |
OFF |
