80BL89S50-445TF0無刷電機+ZM-6615無刷控制器+S-400-48電源 實物圖：
80BL89S50-445TF0無刷電機參數簡介：
| 80BL89S50-445TF0 無刷電機 |
| 型號 |
電壓 |
功率 |
轉速 |
轉矩 |
軸頸 |
重量 |
機身長 |
軸長 |
售價 |
| |
v |
w |
rpm |
NM |
mm |
Kg |
mm |
mm |
|
| 80BL89S50-445TF0 |
48 |
500 |
4500 |
1.2 |
14 |
1.5 |
89 |
35 |
ZM-6615無刷控制器簡介：
| 配套控制器ZM-6615 |
| 型號 |
電壓 |
電流 |
|
|
|
|
|
|
| |
v |
A |
|
|
|
|
|
|
| ZM-6615 |
18-60 |
2-15 |
|
|
|
|
|
|
| 產品特點 |
主要功能 |
工作條件 |
| 高集成度高可靠性無刷直流電機控制器 |
過壓、欠壓自動保護 |
環境溫度：-30℃到60℃ |
| 三相全橋，PWM方式 |
限流、過熱自動保護 |
輸入電壓24-60V |
| 閉環穩速，大負載時電機仍能保持轉速 |
堵轉、霍爾錯誤保護 |
輸出電流2-15A |
| 純硬件設計，高速度，高抗干擾能力 |
輸出****電流線性可調：2-15A |
霍爾信號電壓4.5-5.5V |
| 控制和輸出接口全部采用光電隔離方式 |
內置電位器調速 |
霍爾驅動電流10mA |
| 周波限電流方式，保護更加精確快速 |
支持外接電位器、模擬電壓和脈沖頻率等方式調速 |
公共端電壓3-5.5V |
| 低發熱，大功率 |
支持剎車，且內部采用EABS電子剎車方式 |
速度信號輸出電流5mA |
|
支持速度信號反饋 |
外接調速電位器10K |
|
帶有使能功能 |
模擬調速電壓0-5V |
|
可設置堵轉保護時間：0.2-12秒連續可調 |
調速頻率0-5K |

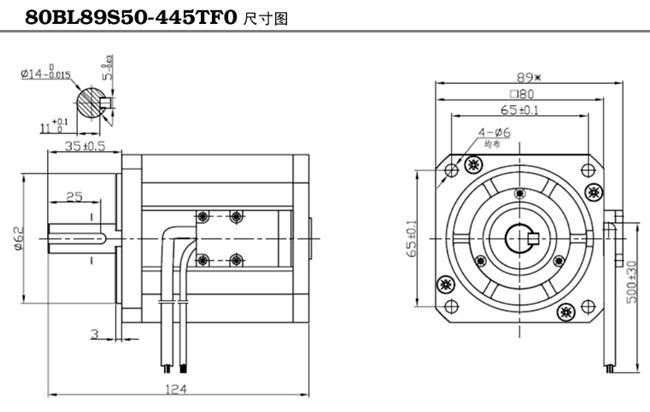

80BL89S50-445TF0直流無刷電機尺寸圖：

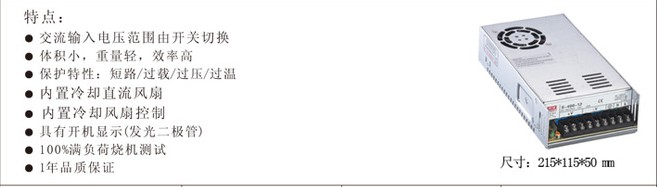

S-400-48 開關電源特性介紹：
接 線 圖
| 電機輸出 |
電機輸出 |
電機輸出 |
霍爾信號 |
霍爾信號 |
霍爾信號 |
霍爾電源 |
霍爾電源 |
| w |
v |
u |
hw |
hv |
hu |
h+ |
h- |
| 藍 |
綠 |
黃 |
藍 |
綠 |
黃 |
紅 |
黑 |
| |
|
|
