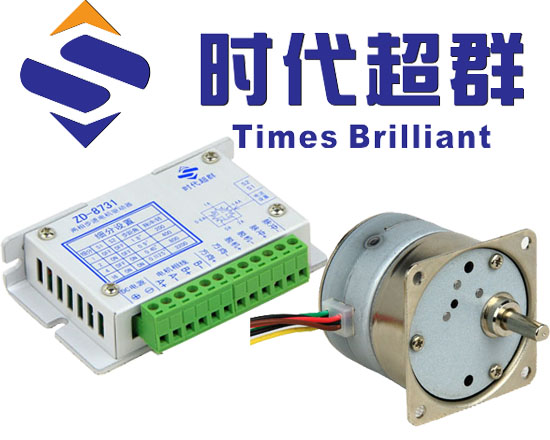

一、永磁式減速步進電機42YF22GN010S-TF0
a.性能參數
|
型號 |
步距角 |
相數 |
電流 |
電阻 |
靜轉矩 |
減速比 |
出線 |
|
42YF22GN010S-TF0 |
7.5° |
4-2 |
0.4A |
30Ω |
0.2NM |
1:10 |
6線 |
b.尺寸圖
二、步進驅動器ZD-8731
a.產品特點
l 高集成度高可靠性
l 接口采用超高速光耦隔離
l 抗高頻干擾能力強
l ****輸入電壓：DC 36V(峰值)
b.主要功能
l 整步、二細分、四細分、十六細分可調
l 過熱自動保護
l 輸出限流線性可調：0A-2A
l 自動半流鎖定
l 具有短路保護功能
l 支持脫機、使能、鎖定等功能
c.工作條件
|
項目 |
最小 |
額定 |
**** |
單位 |
|
環境溫度 |
-30 |
|
80 |
℃ |
|
輸入電壓(DC) |
9 |
24 |
36 |
V |
|
輸入頻率 |
0 |
|
16000 |
Hz |
|
輸出電流 |
0 |
|
2.0 |
A |
|
接口電壓 |
H |
4.5 |
5 |
5.5 |
V |
|
L |
0 |
0 |
0.5 |
V |
