當前位置:首頁--驅動器--

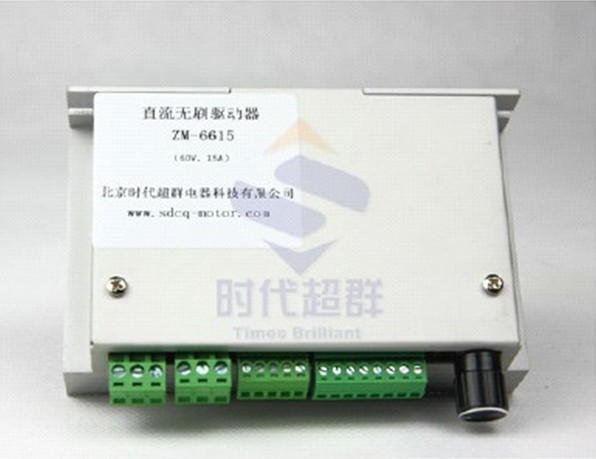

高集成電機控制器 ZM-6615（jz001）

2013年7月23日

ZM-6615（老型號ZD-6716-V1）是我公司基于****BiCD工藝集成電路開發的高性能直流無刷控制器(驅動器)，具有體積小、發熱低、可靠性高、壽命長、易于使用等特點。
在使用本產品前，強烈建議您閱讀以下安全注意事項，并在充分理解手冊所有內容以后，再開始使用。

高集成電機控制器 ZM-6615

安全注意事項

本產品屬于專業電器設備，應由專業技術人員進行安裝、

調試、操作和維護。不正確的使用將導致觸電、火災、爆

炸等危險

本產品為直流電源供電，請確認電源正負極正確后通電

無刷電機的相線和霍爾線必須與驅動器完全接對※才能通

電，否則可能因電流過大導致驅動器燒毀

請勿帶電插拔連接線纜，且通電中不允許有線纜短路，

否則將導致產品損壞

電機運行中如需改變方向，必須先減速致電機停止后，

再換方向

驅動器非密封，請勿在內部混入鏍絲、金屬屑等導電性

異物或腐蝕性異物，儲存和使用時請注意防潮防塵

驅動器為功率設備，盡量保持工作環境的散熱通風

電機的相線和霍爾共 8 條線都有明確定義，必須與驅動器一一對應完全匹配；

在電機線定義不確定的前提下，僅采用簡單的顏色對應接法是錯誤的。

產品特點

1、高集成度高可靠性無刷直流(BLDC)電機控制器；
2、三相全橋，PWM 斬波方式；
3、閉環穩速，大負載時電機仍能保持轉速；
4、純硬件設計，高速度，高抗干擾能力；
5、周波限電流方式，保護更加精確快速；
6、低發熱，大功率。

主要功能

1、欠電壓(≤13V)、過熱(>150℃)自動保護；
2、堵轉保護時間 1-13 秒可調；
3、霍爾錯誤保護；
4、輸出限流線性可調：1-15A；
5、支持內置電位器、外接電位器、模擬電壓和 PWM 調速；
6、帶有使能功能；
7、帶有速度反饋信號輸出；
8、帶有 EABS 電子剎車功能；
9、具有緩啟動功能，避免電流過沖，有效保護電機。

產品工作條件

項目		最小	額定	****	單位
環境溫度		-30		60	℃
(DC)輸入電壓(DC)		18		60	V
輸出電流		1		15	A
適用電機轉速		0		20000	rpm
霍爾信號電壓		4.5	5	5.5	V
霍爾驅動電流			10		mA
外接調速電位器			10k		Ω
(Ve)模擬調速電壓(Ve)		0		5	V
PWM 調速信號電壓		4.5		5.5	V
PWM 調速信號占空比		0		100	%
控制接口電壓	H	3	5	24	V
控制接口電壓	L	0	0	0.5	V

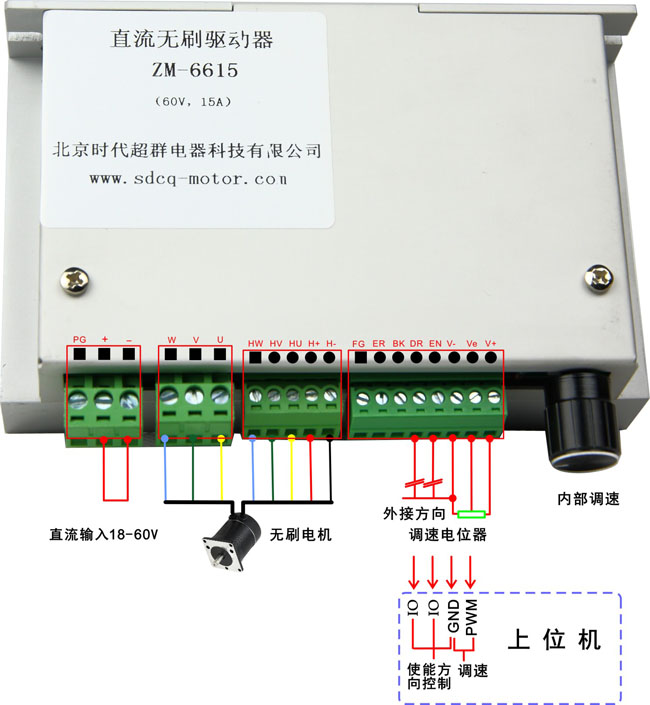

接口定義

名稱	說明
/正/負極	直流電源輸入，24-60V
U,V,W	電機線
H+,H-	霍爾電源線，僅限霍爾使用
Hu,Hv,Hw	霍爾信號線
FG	速度反饋信號
ER	錯誤輸出
BK	剎車，懸空或高電平時為正常，低電平剎車
DR	方向，懸空或高電平時為正轉，低電平反轉 注①
EN	使能，懸空或高電平時為正常，低電平待機
V-	外接調速參考地
Ve	外接調速信號，可外接電位器、模擬電壓或 PWM 注②
V+	外接電位器調速正極，不使用時懸空。
電源燈	電源指示，上電后長亮
VSP-RJ	內部電位器調速，順時針旋轉 0-****
VSP 撥碼	內外部調速切換，ON：內部OFF：外部
VSP-RJ	內部電位器調速，順時針旋轉 0-****
Decay	混合衰減模式，可適當改善噪音

注 1 :當使用此功能時請確認驅動器側面的“方向”撥碼為OFF

注 2 :使用此功能時請確認驅動器側面的“切換”撥碼為OFF狀態

限流說明

本控制器采用輸出限流方式，有效避免因啟動或

負載加大時電流過大導致工作異常。實際使用時請根

據電機參數設置輸出限流值。

調速方式示意

1.1.內部調速

使用內部調速時，外接調速接口(Ve)必須懸空，

且切換撥碼必須在ON狀態，內部調速電位器順時針

由低旋轉至****，電機轉速由0-****。調節示意如

圖：

2.2.外部調速

使

用外部調速時，必須確保切換撥碼為OFF狀態

2.12.1外接10K電位器調速，需將電位器接

到驅動器的V+、Ve、V-接口；通過旋

轉電位器來調節電機轉速(Ve接電位器

的中間腳)，接線示意如圖：

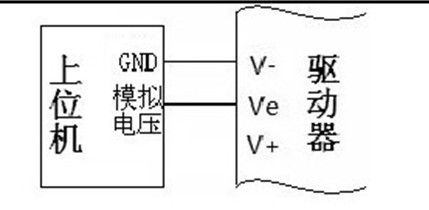

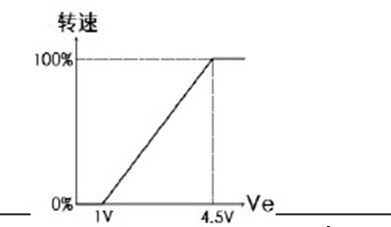

2.22.2外接模擬電壓調速，V-為參考地，Ve接0-5V電壓信號，其中在約

1-4.5V時電機速度有變化，接線示意及電壓-轉速對應圖如下：

2.32.3外接PWM信號調速，V-為參考地，Ve接PWM信號，PWM電壓幅

值為5V，頻率為1-10KHz，接線示意及占空比-轉速對應圖如下：

方向及使能控制

當使用外部方向控制時，必須確保驅動器側面的“方向”撥碼為OFF

1.1.使用外接開關控制使能和方向

1.11.1使能控制

S1閉合，驅動器待機，電機停止轉動；

S1斷開，驅動器工作，電機恢復轉動。

1.21.2方向控制

S2閉合，電機反向轉動；

S2斷開，電機恢復正向轉動。

注意，必須電機在停止狀態下才能改變S2狀態

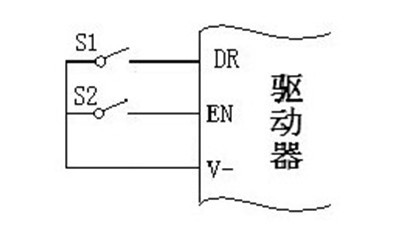

外接使能和方向開關示意圖如下：

2.2.使用上位機控制使能和方向

2.12.1使能控制

EN為低電平，驅動器待機，電機停止轉動；

EN為高低電平，驅動器工作，電機恢復轉動。

2.22.2方向控制

DR為低電平，電機反向轉動；

DR為高電平，電機恢復正向轉動。

注意，必須電機在停止狀態下才能改變DR狀態

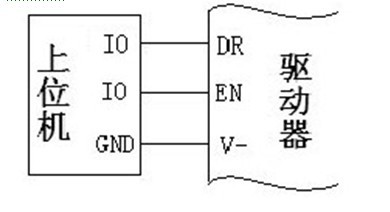

上位機控制使能和方向接線示意圖如下：

保護恢復

本控制具有多重保護功能，在保護功能起作用后可采取正確方法解除

保護。

1.1.欠壓保護，驅動器供電電壓低于13V時驅動器進入保護狀態。解除

此保護請先斷電，將電源電壓調高至18V后再通電。

2.2.堵轉保護，當電機堵轉達到6秒后驅動器會關斷輸出并進入保護狀

態，此時應盡快將使能置低或關閉電源，待電機堵轉問題解決后再重

新通電。

3.3.霍爾錯誤保護，驅動器檢測到霍爾錯誤后會關斷輸出并進入保護狀

態，此時應盡快將使能置低或關閉電源，排除霍爾錯誤后再重新通電。

注意，為避免勿保護情況發生，在不需要電機轉動時，請將使能置低或?qū)⒄{(diào)速降

至最小(電位器擰至****、模擬電壓降至0V，PWM降至0%)

常見問題解答

1.問：初次使用該控制器，如何能盡快上手？

答：正確接好電源線、電機相線、霍爾線后，保證電機空載且其它接

口懸空，使用內部調速，緩慢加速。電機正確轉動后，再依次測試使能、

方向、外接調速等功能。如對本產品不熟，初次使用應做好測試后，再

安裝到實際場合使用。

2.問：電源接反有何影響？

答：會立即燒毀驅動器。

3.問：上位控制信號電壓****是多少V？

答：調速信號****電壓為5+0.2V，使能和方向控制接口****電壓為

24+2V，超過此電壓會導致驅動器燒毀。

4.問：驅動器長時間工作后外殼比較熱，正常嗎？

答：正常，在常溫下，長時間工作外殼達到90度不會對性能有影響。

5.問：電源指示燈亮，但電機不轉且抖動，是什么原因？

答：可能是相線與霍爾線有錯誤，請按照電機說明書正確接線后重

新通電測試。

6.問：用此控制器，能否將我的電機轉速調到6000？

答：無刷電機的****轉速是電機本身的參數，控制器能將電機控制

在0至****速。

7.問：我手上已經有電機，購買此驅動器后如何接線

答：必須先確定手上電機的相線和霍爾線定義后才能接線，如不確

定，需向電機廠家詢問。不正確的接線會導致驅動器損壞。

8.問：想在此驅動器上加些功能或做新產品開發，是否可以？

答：可以，請聯系我公司。
