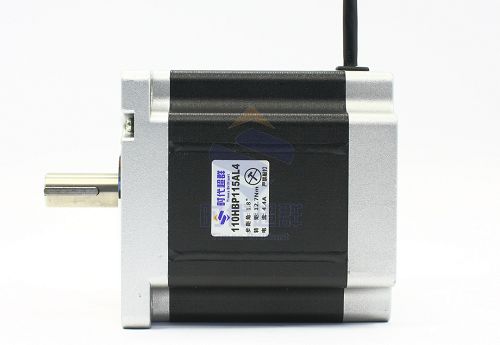

110HBP115AL4-TK0兩相步進電機
命名規則參考
|
130 |
H |
C |
T |
280 |
A |
H |
3 |
- |
T |
K |
0 |
B |
|
機座號 |
類型 |
步距角 |
繞組方式 |
機身長 |
法蘭 |
出線方式 |
線數 |
|
單雙軸 |
軸處理 |
編號 |
剎車 |
|
(mm) |
H:混合式
Y:永磁式
F:反應式 |
A:0.9
B:1.8
C:1.2
D:0.6
E:0.72
F:7.5
G:15 |
S:串形
P:并形
T:三角形
Y:星形
N:普通 |
(mm) |
A:方法蘭帶通孔
B:方法蘭帶螺紋孔
C:方法蘭突出螺絲
D:圓法蘭帶通孔
E:圓法蘭帶螺紋孔
F:圓法蘭突出螺絲
G:異型法蘭 |
H:航空插頭
J:接插件
L:直出線 |
|
|
T:單
D:雙 |
R:圓軸
F:銑扁
K:鍵槽
E:雙扁
C:斜齒
M:齒輪
S:異型 |
|
B:有
空:無 |
說明：
步進電機命名規則實施后，型號中將不再用括號標注；線數為有效出線數，不計空線，如39-26電機線數應該為4
任意一款電機做了細微改動后，如果命名規則無法體現則用不同編號表示(編號為0-9的數字)，并在物料中加備注說明。
軸處理為C的專門用于外接齒輪減速，軸處理為M的專門用于外接齒輪減速；雙出軸電機軸處理的命名以前面出軸為準
| 品牌信息 |
| 品牌名稱 |
時代超群 |
| 商品簡介 |
110BYG系列兩相混合式步進電機靜轉矩：20.0Nm 電流：5.0A 歩距角：1.8° |
| 規格信息 |
| 機座 |
110mm |
| 相數 |
兩相四線 |
| 歩距角 |
1.8° |
| 電流 |
5.0A |
| 靜轉矩 |
12.7Nm |
| 機身長 |
115mm |
| 出軸 |
單出軸 鍵*5 |
| 軸徑 |
16mm |
| 凈重 |
6.15KG |
| 基礎參數 Basic Parameters |
| 類型 Type |
混合式步進電機 |
| 型號 Model |
110HBP115AL4-TK0 |
| 相數 Phase |
2 |
| 溫升 Temperature Rise |
80K Max |
| 環境溫度 Environment Temperature |
-40~+55°C |
| 絕緣等級 Insulation Grade |
B級 |
| 絕緣電阻 Insulation Resistance |
100MΩ |
| 絕緣強度 Insulation Strength |
1000VAC 50Hz 1mA1Min |
| 電氣參數 Electrical parameters |
| 步距角 Step Angle |
1.8° |
| 靜轉矩 Torque |
12.7Nm |
| 電流 Current |
5.0A |
| 相電阻 Resistance |
0.6Ω |
| 相電感 Inductance |
20mH |
| 繞組 Coil |
并聯 |
| 適配驅動 Adapter Driver |
ZD-2HE1080/ZD-2HE2256 |
| 機械參數 Mechanical parameters |
| 機身長 Length |
115mm |
| 止口 Spigot |
ø85mm |
| 定位孔距 Hole Dist. |
93.5mm |
| 出軸長 Shaft L |
43mm |
| 軸徑 Shaft D |
16mm |
| 軸處理 Shaft |
單軸鍵槽 |
| 出線方式 Lead Wire |
直出線 |
| 出線數 Wire No. |
4 |
| 線長 Wire L |
- |
| 凈重 Weight |
6150g |
