產品型號
86HBP113AL4-TK0，此款為兩相四線步進電機 。（老型號86BYG250-113）
|
型號
Model |
老型號
old Model |
相數
Phase |
步距角
Step Angle |
靜轉矩
Torque
(Nm) |
電流
Current
(A) |
相電阻
Resistance
(Ω) |
相電感
Inductance
(mH) |
繞組
Coil |
機身長
Length
(mm) |
|
86HBP113AL4-TK0 |
86BYG250-113 |
2 |
1.8° |
8.5 |
4.0 |
0.6 |
11.0 |
并聯 |
113 |
|
止口
Spigot
(mm) |
孔距
Hole Dist.
(mm) |
出軸長
Shaft L
(mm) |
軸徑
Shaft D
(mm) |
軸處理
Shaft |
引線方式
Lead Wire |
引線數
Wire No. |
引線長
Wire L
(mm) |
重量
Weight
(g) |
適配驅動
Adapter Driver |
|
73 |
70 |
36 |
14 |
鍵*4 |
直出線 |
4 |
450 |
3700 |
8080系列 |
產品簡介
步進電機是一種感應電機，它的工作原理是利用電子電路,將直流電變成分時供電的，多相時序控制電流，用這種電流為步進電機供電，步進電機才能正常工作， 驅動器就是為步進電機分時供電的，多相時序控制器。

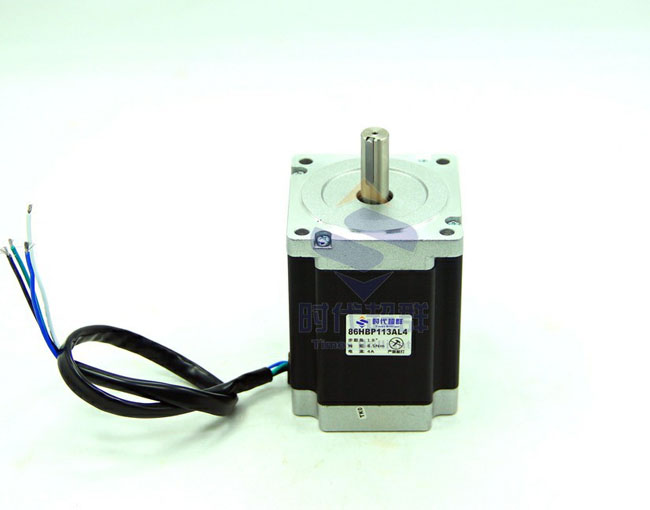

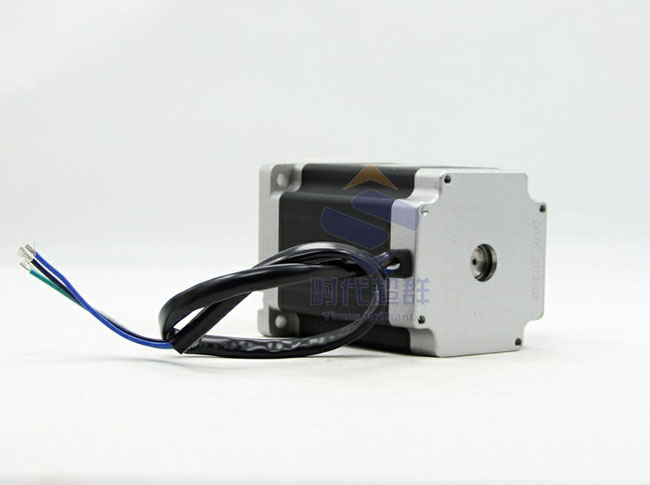

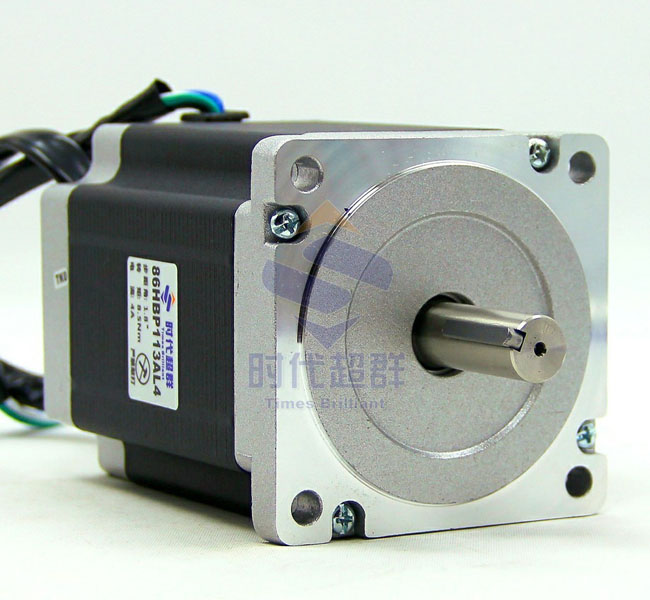

實物展示
主要應用
在現代化的今天，電機已經被廣泛應用到了各行各業的各個角落，在我們的生活中隨時隨刻都在使用電機，家中的電器設備、出門搭乘的交通工具、工作中的辦公設備都有電機，甚至我們每天在用的手機中，也有電機。 隨著現代化程度的不斷提高，我們將需要更高效率、更高精度、更長壽命、更易被控制的電機，如無刷電機、伺服電機、步進電機等。
特點
1、步進電機具有瞬間啟動和急速停止的優越特性；
2、改變脈沖的順序，可以方便的改變轉動的方向；
3、由于速度正比于脈沖頻率，因而有比較寬的轉速范圍；
4、僅僅將負載直接連接到電機的轉軸上也可以極低速的同步旋轉；
5、可以采用開環控制，這使得電機的結構可以比較簡單而且控制成本。
尺寸參數圖
