86步進電機 可配行星減速器，減速比有 1:4 1:6 1:10 1:16 1:20 1:24 1:30 1:36 等現貨減速比
一級減速箱的尺寸： 軸頸：16mm 止口：44mm 止口突出：10mm 出軸長：32mm 孔距：69mm 鍵槽：20\5mm 減速箱總長： 73mm(減速比為 1:4 1:6 1:10 )
二級減速箱的尺寸： 軸頸：16mm 止口：44mm 止口突出：10mm 出軸長：32mm 孔距：69mm 鍵槽：20\5mm 減速箱總長： 87mm（減速比為1:16 1:20 1:24 1:30 1:36）
時代超群高精密行星減速電機振動小，效率高，
精度高，大扭矩，價格實惠，批量更優惠！
86各種型號電機均可配實物圖如下：

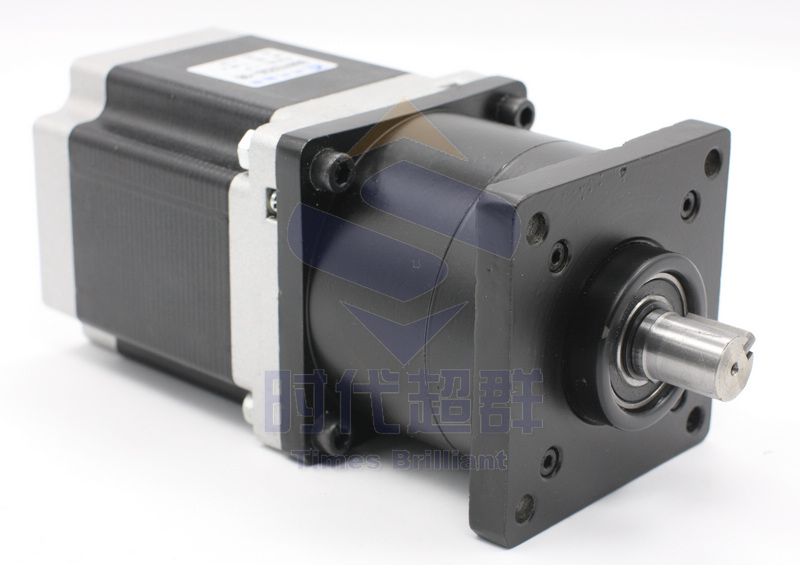

上圖為4NM 86步進電機加配高精密行星減速器

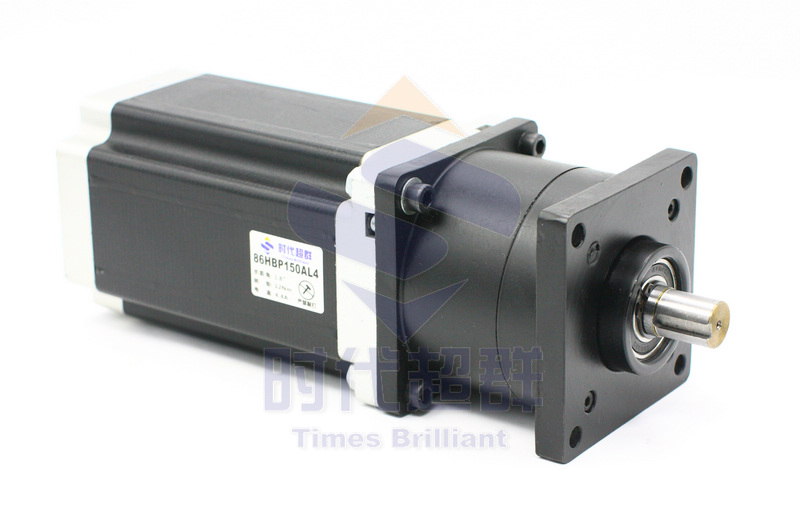

上圖為12NM 86步進電機加配行星減速器
時代超群86步進電機加配行星減速器型號參數大全
|
型號 |
減速比 |
減速后扭矩(Nm) |
總機身長 |
|
86HB65PN004S-TK0 |
1:4 |
9 |
138 |
|
86HB65PN006S-TK0 |
1:6 |
13 |
138 |
|
86HB65PN010S-TK0 |
1:10 |
22 |
138 |
|
86HB65PN016S-TK0 |
1:16 |
35 |
152 |
|
86HB65PN020S-TK0 |
1:20 |
44 |
152 |
|
86HB65PN024S-TK0 |
1:24 |
53 |
152 |
|
86HB65PN030S-TK0 |
1:30 |
67 |
152 |
|
86HB65PN036S-TK0 |
1:36 |
90 |
152 |
|
型號 |
減速比 |
減速后扭矩(Nm) |
總機身長 |
|
86HB80PN004S-TK0 |
1:4 |
12 |
153 |
|
86HB80PN006S-TK0 |
1:6 |
19 |
153 |
|
86HB80PN010S-TK0 |
1:10 |
32 |
153 |
|
86HB80PN016S-TK0 |
1:16 |
51 |
167 |
|
86HB80PN020S-TK0 |
1:20 |
64 |
167 |
|
86HB80PN024S-TK0 |
1:24 |
76 |
167 |
|
86HB80PN030S-TK0 |
1:30 |
90 |
167 |
|
86HB80PN036S-TK0 |
1:36 |
90 |
167 |
|
型號 |
減速比 |
減速后扭矩(Nm) |
總機身長 |
|
86HB98PN004S-TK0 |
1:4 |
24 |
171 |
|
86HB98PN006S-TK0 |
1:6 |
36 |
171 |
|
86HB98PN010S-TK0 |
1:10 |
60 |
171 |
|
86HB98PN016S-TK0 |
1:16 |
90 |
185 |
|
86HB98PN020S-TK0 |
1:20 |
90 |
185 |
|
86HB98PN024S-TK0 |
1:24 |
90 |
185 |
|
86HB98PN030S-TK0 |
1:30 |
90 |
185 |
|
86HB98PN036S-TK0 |
1:36 |
90 |
185 |
步進電機86HBP113AL4-TK0（8.5Nm 4A與各減速比行星減速器配套型號大全）
|
型號 |
減速比 |
減速后扭矩(Nm) |
總機身長 |
|
86HB113PN004S-TK0 |
1:4 |
27 |
186 |
|
86HB113PN006S-TK0 |
1:6 |
40 |
186 |
|
86HB113PN010S-TK0 |
1:10 |
68 |
186 |
|
86HB113PN016S-TK0 |
1:16 |
90 |
200 |
|
86HB113PN020S-TK0 |
1:20 |
90 |
200 |
|
86HB113PN024S-TK0 |
1:24 |
90 |
200 |
|
86HB113PN030S-TK0 |
1:30 |
90 |
200 |
|
86HB113PN036S-TK0 |
1:36 |
90 |
200 |
步進電機86HBP128AL4-TK0（10Nm 4A與各減速比行星減速器配套型號大全）
|
型號 |
減速比 |
減速后扭矩(Nm) |
總機身長 |
|
86HB128PN004S-TK0 |
1:4 |
32 |
201 |
|
86HB128PN006S-TK0 |
1:6 |
48 |
201 |
|
86HB128PN010S-TK0 |
1:10 |
80 |
201 |
|
86HB128PN016S-TK0 |
1:16 |
90 |
215 |
|
86HB128PN020S-TK0 |
1:20 |
90 |
215 |
|
86HB128PN024S-TK0 |
1:24 |
90 |
215 |
|
86HB128PN030S-TK0 |
1:30 |
90 |
215 |
|
86HB128PN036S-TK0 |
1:36 |
90 |
215 |
步進電機86HBP150AL4-TK0（12Nm 4A與各減速比行星減速器配套型號大全）
|
型號 |
減速比 |
減速后扭矩(Nm) |
總機身長 |
|
86HB150PN004S-TK0 |
1:4 |
38 |
223 |
|
86HB150PN006S-TK0 |
1:6 |
57 |
223 |
|
86HB150PN010S-TK0 |
1:10 |
90 |
223 |
|
86HB150PN016S-TK0 |
1:16 |
90 |
237 |
|
86HB150PN020S-TK0 |
1:20 |
90 |
237 |
|
86HB150PN024S-TK0 |
1:24 |
90 |
237 |
|
86HB150PN030S-TK0 |
1:30 |
90 |
237 |
|
86HB150PN036S-TK0 |
1:36 |
90 |
237 |
