步進電機是一種專門用于位置和速度精確控制的特種電機。步進電機 控制器發出一個脈沖信號，步進電機驅動器則輸出一個電脈沖,推動步進電機轉一步，如果收到一串脈沖，步進電機將連續運轉一段相應角度。步進系統就是通過控制脈沖頻率來控制步進電機轉速，脈沖數量來控制步進電機角度 。齒輪箱是用來變速的，減速箱或者減速電機多是通過齒輪變速，原理就是一個大齒輪帶齒輪或小齒輪帶大齒輪。
電機型號
57HBP56AL4-TF1（老型號57BYG250-56-8）
電氣參數
型號
Model |
相數
Phase |
步距角
Step Angle |
靜轉矩
Torque
(Nm) |
電流
Current
(A) |
適配驅動 |
| 57HBP56AL4-TF1 |
2 |
1.8 |
0.9 |
2.0 |
6560、6600系列 |
機械參數
型號
Model |
機身長
Length
(mm) |
止口
Spigot
(mm |
孔距
Hole Dist.
(mm) |
出軸長
Shaft L
(mm) |
軸徑
Shaft D
(mm) |
| 57HBP56AL4-TF1 |
56 |
38 |
47 |
22 |
8 |
行星減速型號
行星減速步進電機型號
| 型號 |
減速比 |
| 57HB56PX006A-TF1 |
1：6 |

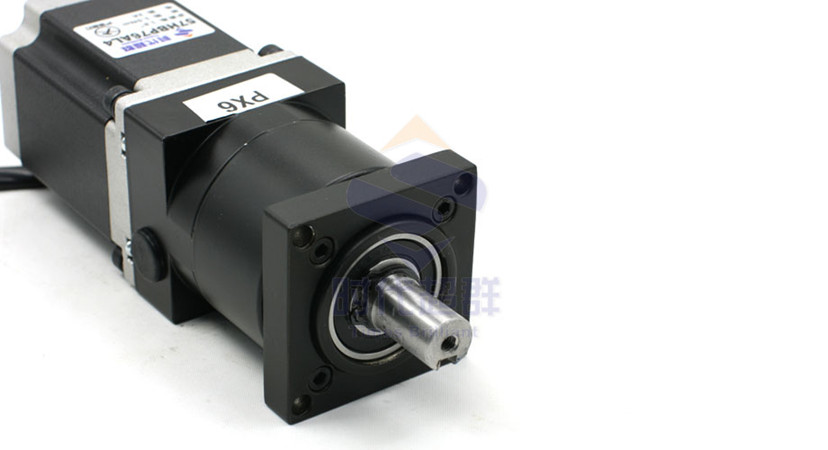

產品圖片
行星產品尺寸
減速電機優點
行星減速電機是結構比較緊湊，回程間隙小、精度較高，使用壽命很長，額定輸出扭矩可以做的很大。減速電機一般用于低轉速大扭矩的傳動設備，把電動機.內燃機或其它高速運轉的動力通過減速電機的輸入軸上的齒數少的齒輪嚙合輸出軸上的大齒輪來達到減速的目的。
|
