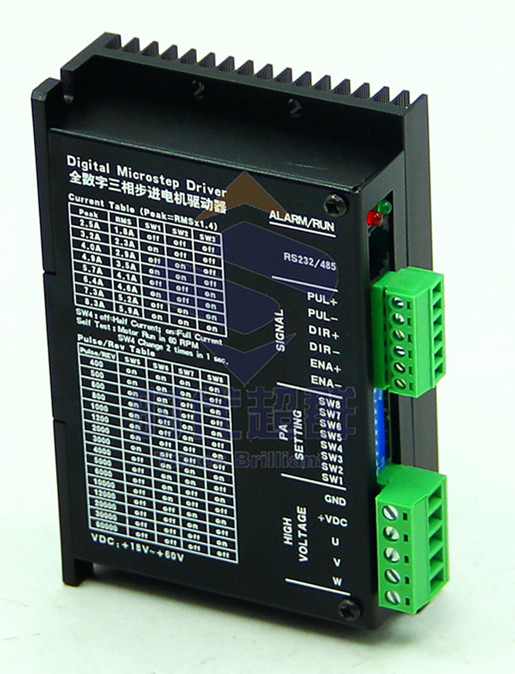

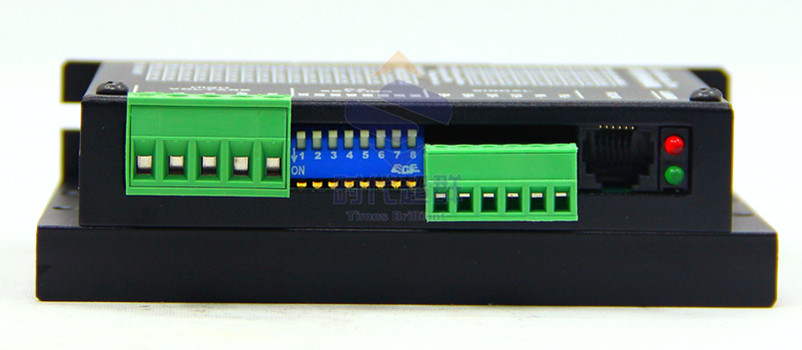

ZD-3HD660
一、產品概述 ZD-3HD660是本公司基于十幾年馬達驅動器研發經驗開發成功的一款全數字式三相混合式步進電機驅動器，采用**** 32 位馬達專用 DSP 技術，用戶可以設置 400-60000 內的16檔細分以及額定電流內的任意電流值，能夠滿足大多數場合的應用需要。由于采用內置微細分技術，即使在低細分的條件下，也能夠達到高細分的效果,低中高速運行都很平穩，噪音超小，能夠****限度的發揮電機的性能。 二、技術特點 1 采用全新32位電機控制專用DSP芯片； 2 采用先進的矢量控制算法； 3 具有內部脈沖測試功能； 4 靜態電流和動態電流可以任意設置（0---8.3A范圍內）； 5 可驅動57-86系列三相混合式步進電機； 6 光耦隔離差分信號輸入； 7 脈沖響應頻率****可達500KHZ； 8 細分16檔設定（400-60000）； 9 具有過流、過壓和過熱等保護功能； 10 支持指令控制模式； 11 集成RS232或者RS485通信功能，并且完整支持MODBUS協議指令集； 三、應用領域 適合各種中小型自動化設備和儀器，例如：雕刻機、剝線機、打標機、切割機、激光照排、繪圖儀、數控機床、自動裝配設備等。在用戶期望小噪聲、高速度的設備中應用效果特佳。 四、電氣、機械和環境指標 1．電氣指標 參 數 | ZD-3HD660 | 最小值 | 典型值 | ****值 | 單位 | 連續輸出電流 | 1.0 | - | 8.3 | A | 輸入電源電壓 | +18 | +36 | +60 | Vdc | 邏輯輸入電流 | 7 | 10 | 20 | mA | 脈沖頻率 | 0 | - | 500 | kHz | 絕緣電阻 | 500 | | | MΩ |
2．使用環境及參數 冷卻方式 | 自然冷卻或外加散熱器 | 使用環境 | 使用場合 | 盡量避免粉塵、油霧及腐蝕性氣體 | 溫度 | 0℃－50℃ | 濕度 | 40－90%RH | 震動 | 5.9 m/s2 Max | 保存溫度 | -20℃－+80℃ | 重 量 | 約280克 |
五、驅動器參數設置 ZD-3HD660的參數設置必須通過PC機的RS232串行通訊口，采用專用調試軟件完成參數設置， 驅動器內部存有一套對應電機****的默認出廠配置參數，用戶只須按照具體使用情況調整驅動器內部細分?jǐn)?shù)即可，具體調試情況請參看調試軟件的使用說明文檔。具體可調整參數及功能見下表： 參數符號 | 參數名稱 | 參數范圍 | 備注 | 電流KP | 電流環比例系數 | 0～65535 | 出廠默認設置2200 | 電流KI | 電流環積分系數 | 0～65535 | 出廠默認設置300 | 電流KC | 電流環飽和系數 | 0～65535 | 僅用于出廠設置，禁止修改 | 勵磁KP | 勵磁環比例系數 | 0～65535 | 出廠默認設置2200 | 勵磁KI | 勵磁環積分系數 | 0～65535 | 僅用于出廠設置，禁止修改 | 勵磁KC | 勵磁環飽和系數 | 0～65535 | 僅用于出廠設置，禁止修改 | 高速力矩系數 | 高速力矩系數 | 500～10000 | 出廠默認設置2000 | 高速阻尼最小值 | 高速電子阻尼最小值 | 0～1000 | 出廠默認設置900 | 高速阻尼****值 | 高速電子阻尼****值 | 500～10000 | 出廠默認設置4000 | 額定電流 | 毫安 | 1000～10000 | 出廠默認設置3000 | 細分步數 | 細分?jǐn)?shù) | 400～60000 | 出廠默認設置1000 | 脈沖指令模式 | 指令模式 | 0～3 | 默認設置 0 0~單脈沖；1~雙脈沖； 2~正交脈沖；3~內部指令。 | 半流時間 | 毫秒 | 10～3000 | 出廠默認設置500 | 半流比例 | 半流比例%。 | 0～1000 | 出廠默認設置600 （60%） | 外部撥碼開關使能 | 外部撥碼開關設定使能 | 85或者255 | 出廠默認設置255 |
注意：驅動器出廠默認的電流環、位置環和速度環參數為配套電機的****參數，客戶一般無需修改，只需要根據系統控制的需要選擇好電機細分?jǐn)?shù)及額定電流數即可。 六、ZD-3HD660驅動器配套電機選配 三相混合式細分步進驅動器ZD-3HD660配套電機選型及技術參數網址鏈接
