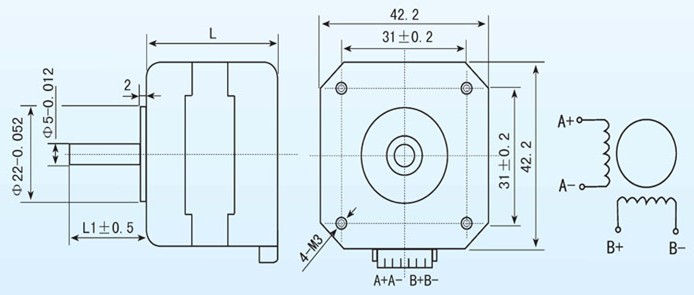

電機為42兩相混合式步進電機 42HBS48BL4-TF8
42HBS48BL4-TF8兩相混合式步進電機，機身高48MM，扭矩0.5N.m，電流1.7A，軸徑Φ5MM，銑扁，軸長24mm，線長350MM，廣泛適用范圍于激光、醫療、紡織、安防等行業。

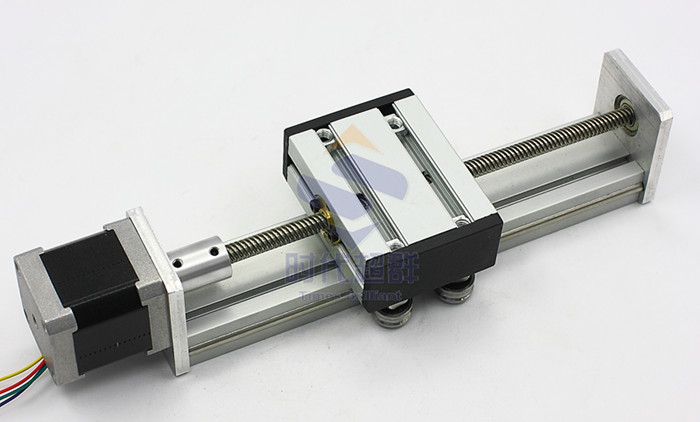

導軌為CBX0808-100梯形絲桿直線導軌 長度200mm 有效行程100mm 導程8mm 絲桿直徑8mm 水平載重50Kg
此款導軌有以下幾個特點： 1、四方向等載受負荷力 導軌滾動體設計為特殊的壓力角，決定其徑向，反徑向和水平方向可承受等額載荷 水平承載50KG
垂直承載10KG 2、高剛性，高負荷 導軌采用特殊的四列圓弧溝槽設計，增大了接觸面積，相對兩面列式溝槽承受載荷能力，接觸剛度和系統剛度都大有提高。 3、高精度 導軌采用高精度特性專機多面同時磨削，激光檢測等先
進手段，易于保證導軌的制造精度。 4、平滑，低噪，環保無污染 導軌返向器采用特殊的合成樹脂制作的返向，導向系統，并擁有特殊的返向系統設計，因而可達到平滑而低噪的直線運動。 5、結構小型化 導軌端面和剛性達到****化設計，端面小而剛性大，因而可實現機床小型化的目的。

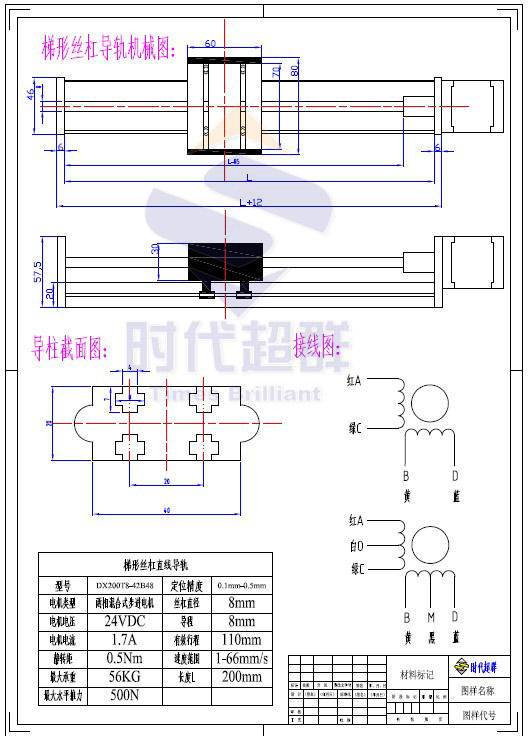

機械安裝尺寸圖：
