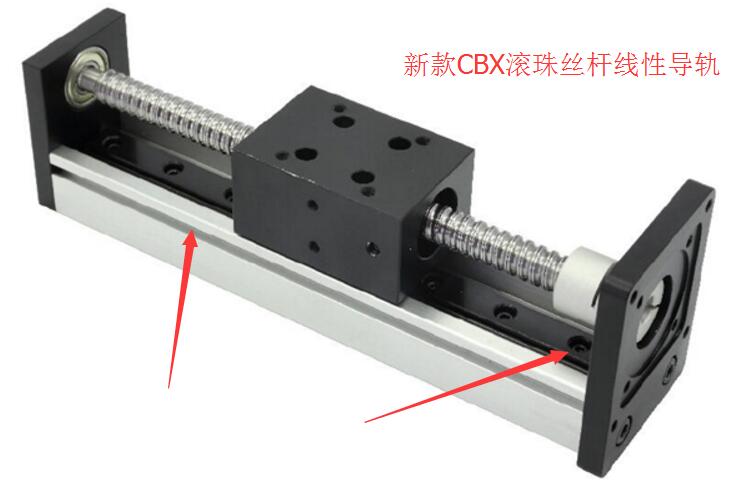

新款CBX系列導軌有以下幾個特點： 1、四方向等載受負荷力 導軌滾動體設計為特殊的壓力角，決定其徑向，反徑向和水平方向可承受等額載荷 2、高剛性，高負荷 導軌采用特殊的兩面列式溝槽承受載荷能力，接觸剛度和系統剛度都大有提高。 3、高精度 導軌采用高精度特性專機多面同時磨削，激光檢測等先進手段，易于保證導軌的制造精度。 4、平滑，低噪，環保無污染 導軌返向器采用特殊的合成樹脂制作的返向，導向系統，并擁有特殊的返向系統設計，因而可達到平滑而低噪的直線運動。 5、結構小型化 導軌端面和剛性達到****化設計，端面小而剛性大，因而可實現機床小型化的目的。 CBX系列滾珠絲桿線性導軌按照型號可分為 CBX1204系列：絲桿直徑12MM,導程4MM，****移動速度50MM/S，有效行程50-1600MM CBX1605系列：絲桿直徑16MM,導程05MM，****移動速度100MM/S，有效行程50-1600MM CBX1610系列：絲桿直徑16MM,導程10MM最，大移動速度50MM/S，有效行程50-1600MM

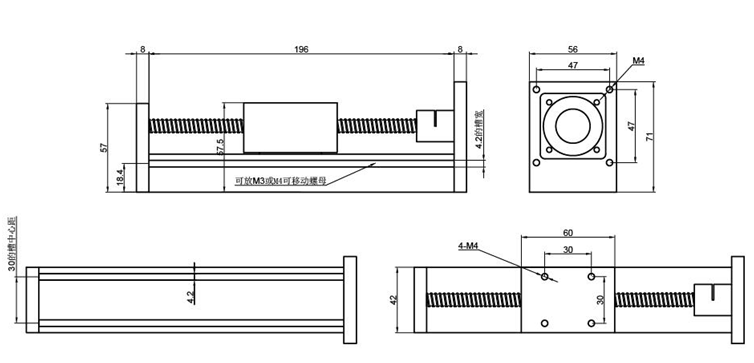

外形/電氣原理圖

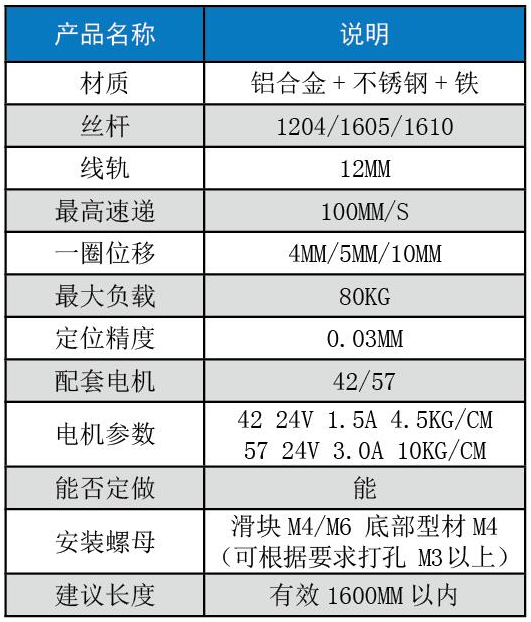

以上導軌底部型材主要為鋁合金型材，定位精度可以達到0.01MM，****可達到80KG，可配42、57系列步進電機，注意配步進電機時，速度越快負載能力越小，反之亦然。 聯系方式：QQ:467102884 電話：13811070445（劉女士）
|
