ZM-6508是時代超群基于****BiCD工藝集成電路開發的高性能直流無刷控制器(驅動器)，具有體積小、發熱低、可靠性高、壽命長、易于使用等特點。 ZM-6508驅動器采用輸出限流方式，有效避免因啟動或負載加大時電流過大導致工作異常。實際使用時請根據電機參數設置輸出限流值。 產品特點： ·高集成度高可靠性無刷直流(BLDC)電機控制器 ·三相全橋，PWM斬波方式 ·閉環穩速，大負載時電機仍能保持轉速 ·純硬件設計，高速度，高抗干擾能力 ·周波限電流方式，保護更加精確快速 ·低發熱，大功率 ·欠電壓(≤13V)、過熱(＞150℃)自動保護 ·堵轉6秒自動保護 ·霍爾錯誤保護 ·輸出限流線性可調：1.5-8A ·支持內置電位器、外接電位器、模擬電壓和PWM調速 ·帶有使能功能 ·具有緩啟動功能，避免電流過沖，有效保護電機
該款驅動如何外接電位器調速呢？

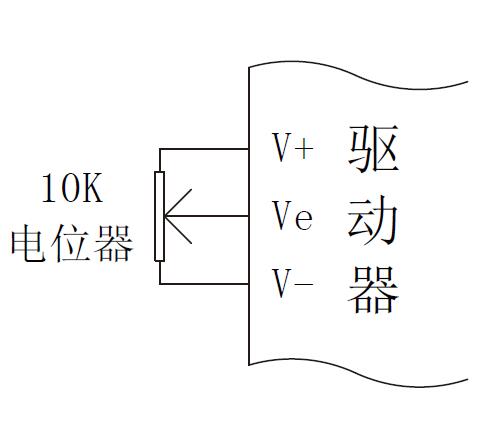

使用外部調速時，必須確保SW1 撥碼為OFF 狀態 外接10K 電位器調速，需將電位器接到驅動器的V+、Ve、V- 接口；通過旋轉電位器來調節電機轉速(Ve 接電位器的中間腳)，接線 該款驅動如何我上位機（PLC）調速呢？
外接模擬電壓

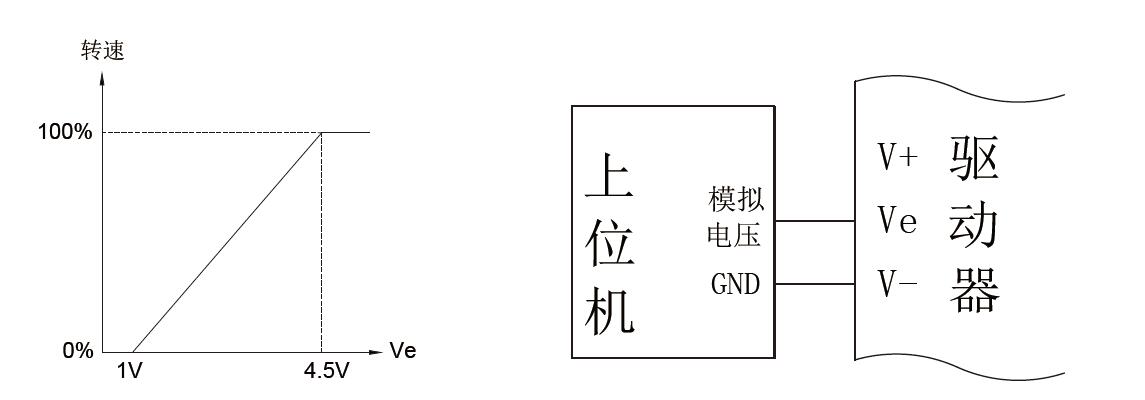

外接模擬電壓調速，V- 為參考地，Ve 接0-5V 電壓信號，其中在約1-4.5V 時電機速度有變化，接線示意及電壓- 轉速對應 外接PWM 信號調速

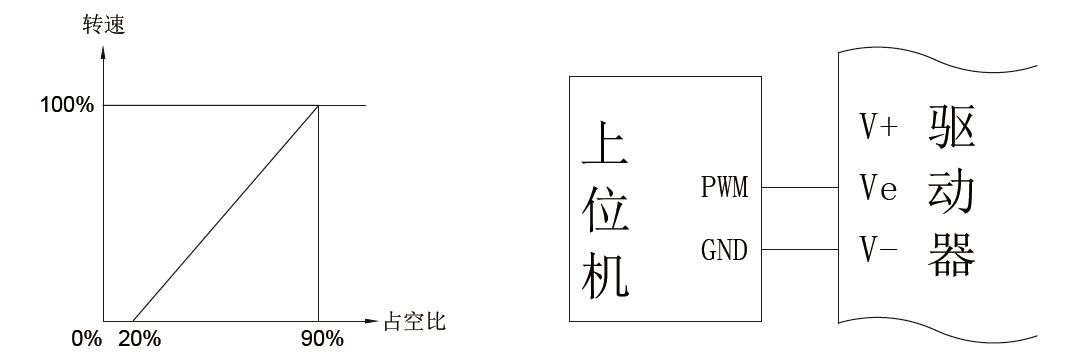

外接PWM 信號調速，V- 為參考地，Ve 接PWM 信號，PWM 電壓幅值為5V，頻率為1-10KHz 注意！內外部切換撥碼SW1 只對調速信號起作用, 無論是使用內部電位器控制電機轉速，還是外接調速信號控制電機轉速，控制信號側方向、使能信號均受控。 聯系方式：QQ:467102884
