限位開關是限制工作機械位置的主令電器。一般于工作機械到達終點時發生作用。故又稱終端開關。行程開關要控制的是工作機械的行程，而限位開關要控制的則是工作機械的位置，且往往是終端位置或極限位置。

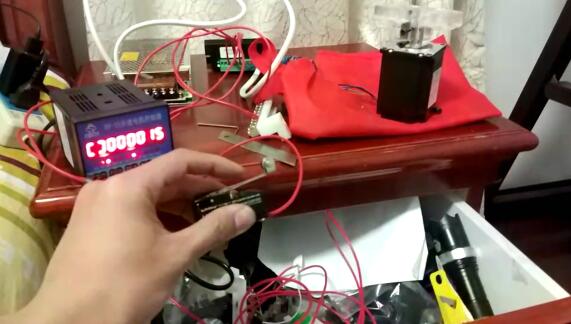

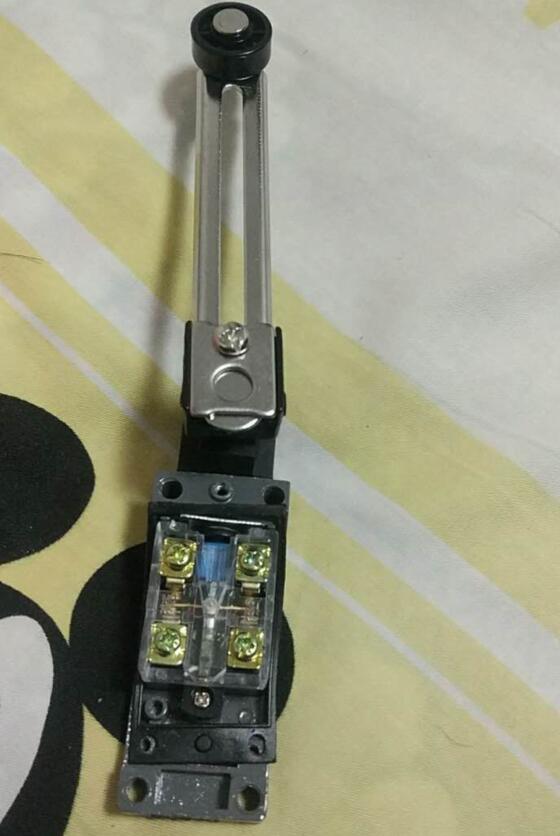

限位開關就是用以限定機械設備的運動極限位置的電氣開關。限位開關有接觸式的和非接觸式的。接觸式的比較直觀，機械設備的運動部件上，安裝上行程開關，與其相對運動的固定點上安裝極限位置的擋塊，或者是相反安裝位置。當行程開關的機械觸頭碰上擋塊時，切斷了(或改變了)控制電路，機械就停止運行或改變運行。由于機械的慣性運動，這種行程開關有一定的"超行程"以保護開關不受損壞。非接觸式的形式很多，常見的有干簧管、光電式、感應式等，這幾種形式在電梯中都能夠見到。當然還有更多的先進形式。 了解限位開關的作用或。那么在運控系統中，限位開關如何和控制器鏈接使用呢？下面以時代超群DY-IS單軸可編程控制器為例，進行解釋
時代超群DY-IS步進/伺服控制器，具有體積小、可靠性高、壽命長、易于使用指令豐富等特點。DY-IS可控制軸數為單軸；可編程（可實現各種復雜運行：定位控制和非定位控制）；****輸出頻率40KHz，特別適合控制細分驅動器；輸出頻率分辨率1Hz；編程****
99 條；8 位數碼管顯示，手動/自動狀態顯示、運行/停止、狀態顯示、步數/計數值/程序顯示、編輯程序，參數顯示、輸入/輸出狀態顯示、CP

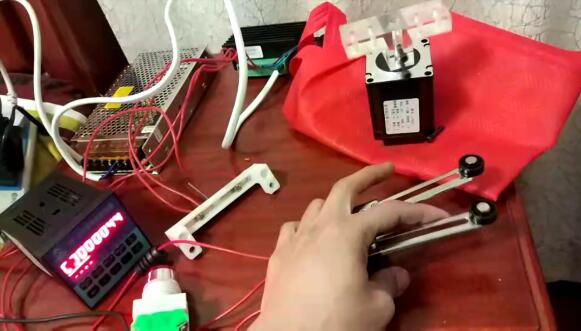

脈沖和方向顯示；有自動運行功能、手動運行功能、參數設定功能、程序編輯功能、回零點功能：可雙向自動回到零點；編程指令共 14 條指令。 成功應用于以下產品： 數控鉆床系統、數控車床系統、數控銑床系統、數控磨床系統。 裁剪機控制系統、切割機控制系統、焊接控制系統、點膠機控制系統、送料控制系統。 位移臺、一維控制平臺、二維控制平臺。 螺紋機控制系統、鎖螺絲機控制系統。 噴涂生產線控制系統、裝配生產線控制系統、記米器控制系統。 ( 限位A)A 操作和( 限位B)B 操作是本控制器的一大特點：對于步進電機，我們一般進行定量定位控制，如控制電機以一定的速度運行一定的位移這種方式很容易解決，只需把速度量和位移量編程即可。但還有相當多的控制是不能事先定位的，例如控制步進電機從起始點開始朝一方向運行，直到碰到一行程開關后停止，當然再反向運行回到起始點。再例如要求步進電機在兩個行程開關之間往復運行n 次，等等。在這些操作中，我們事先并不知道步進電機的位移量的具體值，又應當如何編程呢？

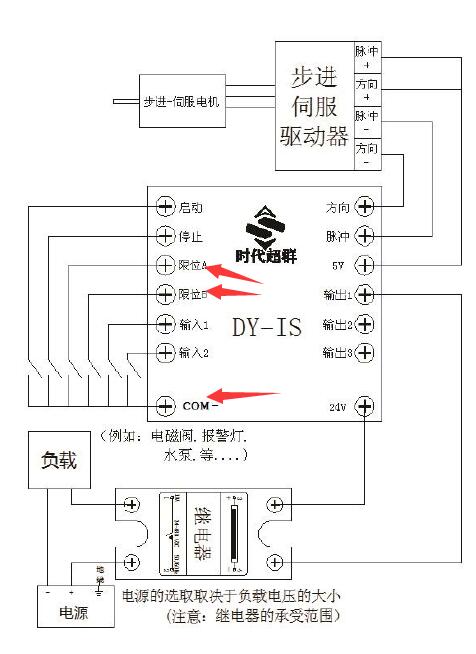

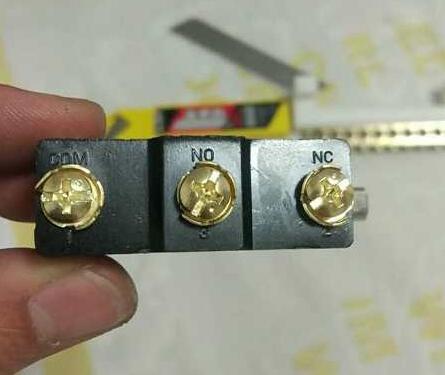

與限位開關的接線圖：限位開關上的COM接驅動器的COM-，限位開關上的NO接控制器上的限位A或者限位B
本控制器利用：“中斷操作”，我們稱之為“( 限位A)A 操作”和“( 限位B)B 操作”。以“( 限位A)A 操作”為例，工作流程為：當程序在運行時，如果“( 限位A)A 操作”又信號輸入，電機作降速停止，程序在此中斷，程序記住了中斷處的座標，程序跳轉到“( 限位A)A 操作”入口地址所指定的程序處運行程序。
