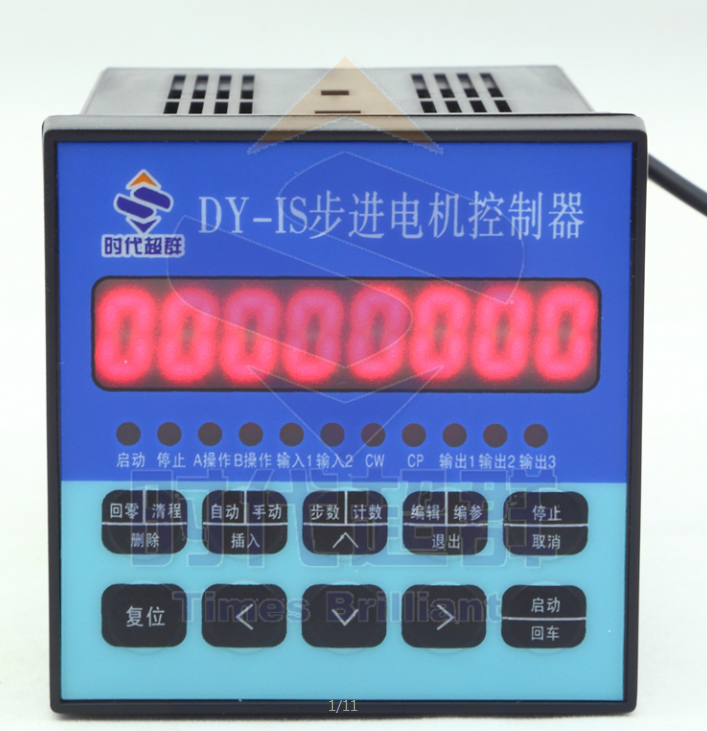

一款步進電機伺服電機控制器電壓220V非常方便指令編程 可用于繞線機沖床磨床銑床等半自動簡單改造

編輯及應用舉例 例一： 參數要求：起跳頻率 2.5KHZ, 升降速較快 , 間隙補償為 0; 運行要求：以 2.9KHZ 的速度運行 98765 步，再以 15KHZ 的速度反向運行 8765 步，停止。 參數清單：（進入?yún)⒃O(shè)定狀態修改）JF=02500，rS=H， CC=0000。 清序清單：（進入程序編輯狀態） 00 SPEED 02900 ；給下面的運行賦值速度 2.9KHZ 01 G-LEN 00098765 ；電機正向運行 98765 步 02 SPEED 15000 ；給下面的運行賦值速度 15KHZ 03 G-LEN － 0008765；電機反向運行 8765 步 04 END ；程序結束 例二： 參數要求：起跳頻率 2.5KHZ，升降速較慢。間隙補償 為 12； 運行要求：?jiǎn)?dòng)時要求蜂鳴器響一短聲后以 39KHZ 的速度 運行 1234567 步，使 3 個輸出量為 101 狀態，延時 55.9 秒后 使后二位輸出狀態為 11，程序在此處暫停，直到再次啟動后使 用電機以同樣的速度返回起始點的另一側第 888 步的位置，到 位后發出一長聲通知，結束。 - 17 - 參數清單：（進入?yún)?shù)設定狀態修改）JF=02500，rS=L， CC=0012。 程序清單：（進入程序編輯狀態） 00 OUT nnno ；使蜂鳴器響一短聲 01 SPEED 39000 ；給下面的運行賦值速度 39KHZ 02 G-LEN 01234567 ；電機正向運行 1234567 步 03 OUT 101n ；使 3 個輸出量為 101 狀態 04 DELAY 0055900 ；延時 55.9 秒 05 OUT n11n ；使后二位輸出狀態為 11 06 PAUSE ；程序在此處暫停 07 GOTO-0000888 ；電機返回起始點的另一側第 888 步的 位置 08 OUT nnn1 ；使蜂鳴器響一長聲 09 END ；程序結束 例三： 運行要求：（參數設定省略）有一物體，從零點以 2.9KHZ 的速度向前運行 100 步（此點作為物體的參考點）；在參考 點停止后輸出 010；檢測輸入位，若 INI=0，電機同速度返回 零。若 INI ≠ 0，電機以 15KHZ 的速度再向前運行 10000 步后 使蜂鳴器短聲報警；再以 35KHZ 的速度返回參考點。若這時 INI=0，則返回零點，否則繼續按第一次的方式循環，以此類推。 要求返回零點后，蜂鳴器響長聲報警。 - 18 - 程序清單：（進入程序編輯狀態） 00 SPEED 02900 ；給下的運行賦值速度 2，9KHZ 01 G-LEN 00000100 ；電機向前運行 100 步 02 OUT 010n ；使輸出狀態為 010 03 SPEED 15000 ；INI ≠ 0，則賦值新的速度 15KHZ 04 G-LEN 00010000 ；再向前運行 1000 步 05 OUT nnn0 ；使蜂鳴器短聲報警 06 SPEED 35000 ；給下面返回參考點的運行賦值速度 35KHZ 07 GOTO 00000100 ； 電機以 15KHZ 速度返回參考點 08 LOOP 03 00000 ；電機作無限循環，直到 INI=0 才返回 零點 09 SPEED 02900 ；賦值返回零點的速度 2.9KHZ 10 GOTO 00000000 ；電機以 2.9KHZ 速度返回零點 11 OUT nnn1 ；返回零點后蜂鳴器長聲報 12 END ；程序結束
