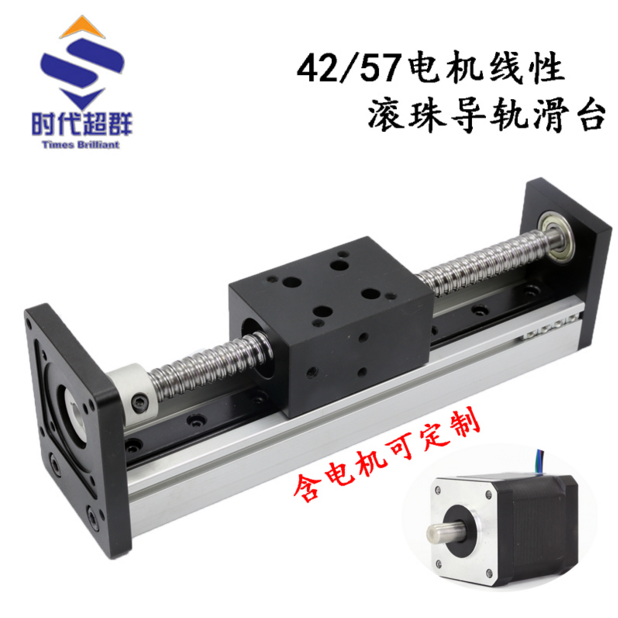

導軌型號CBX1204-100

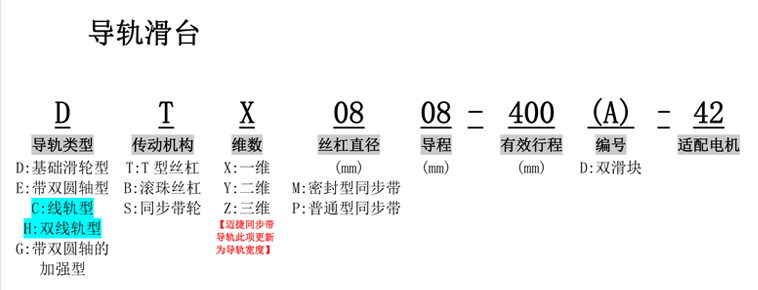

命名規則
CBX1204-100的意思是線規型滾珠絲杠一維 ，有效行程100mm 1204意思是 絲杠直徑12mm 導程4mm（電機轉一圈走4mm） 裝上電機可實現精準的往復定位運動（精度0.03mm）
可以實現往復運動的程序 編程實例：（往下翻有操作步驟） 參數要求：起跳頻率 2.5KHZ, 升降速較快 , 間隙補償為 0; 運行要求：以 2.9KHZ 的速度運行 10000 步，再以 15KHZ的速度反向運行 10000 步，停止。 參數清單：（進入?yún)⒃O(shè)定狀態修改）JF=02500，rS=H，CC=0000。 清序清單：（進入程序編輯狀態） 00 SPEED 02900 ；給下面的運行賦值速度 2.9KHZ 01 G-LEN 00010000 ；電機正向運行 10000 步 02 SPEED 15000 ；給下面的運行賦值速度 15KHZ 03 G-LEN － 00010000；電機反向運行 10000 步 04 END ；程序結束 不會編程可以查看控制器→操作步驟http://m.wlywrsj.cn/shownews.asp?id=11555
適配電機：42/57（根據負載不同所選電機規格也就不同）以下為默認電機水平負載1kg 垂直負載0.5kg 1204絲杠 速度在100rpm/min以內

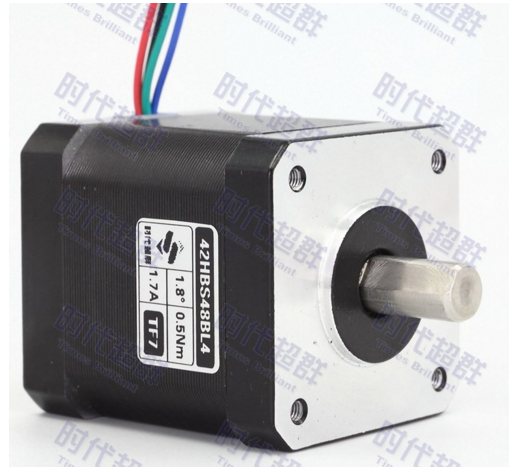

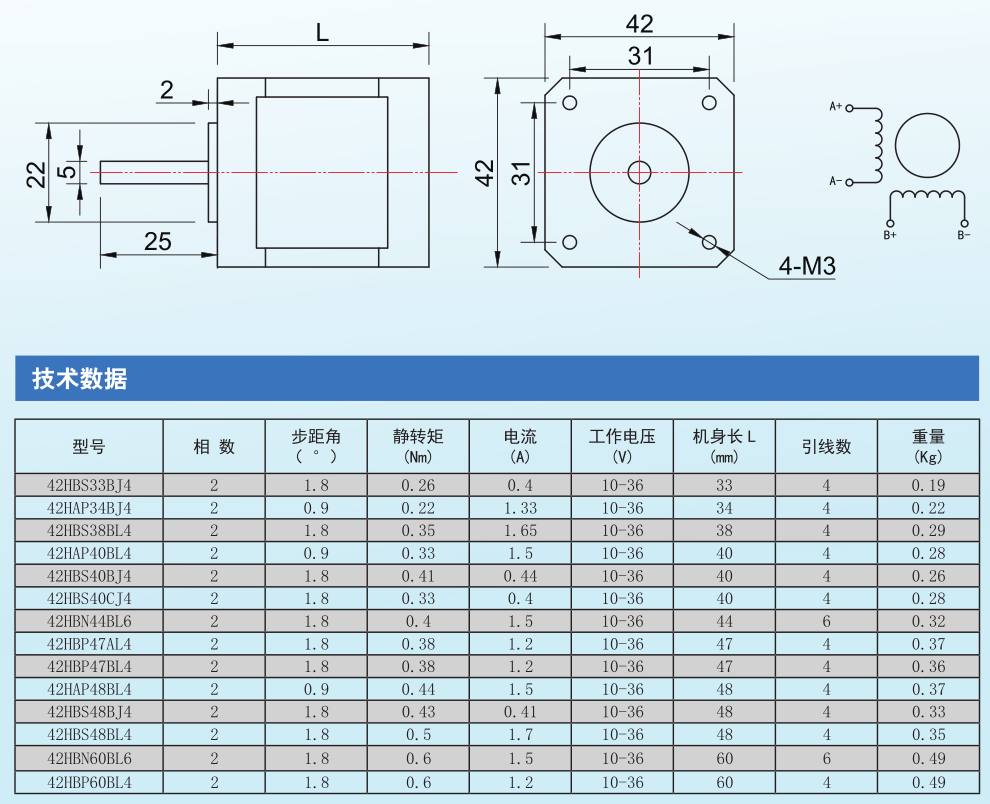

42HBS48BL4-TF7 電機尺寸圖

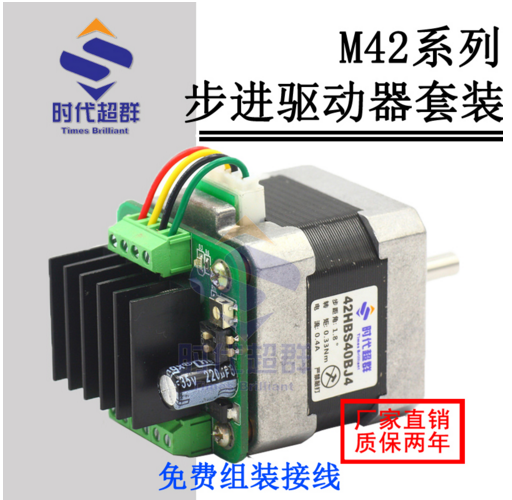

適配驅動器：

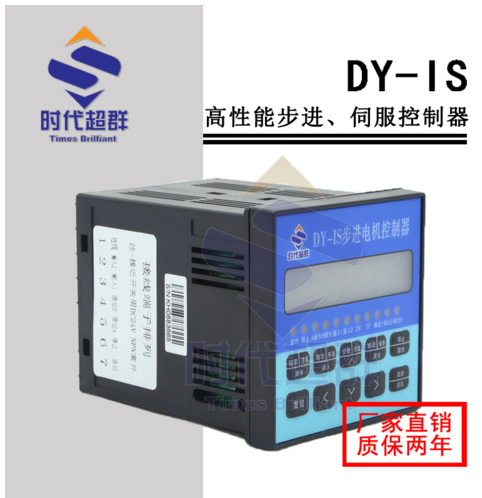

ZD-M42S 控制器：
