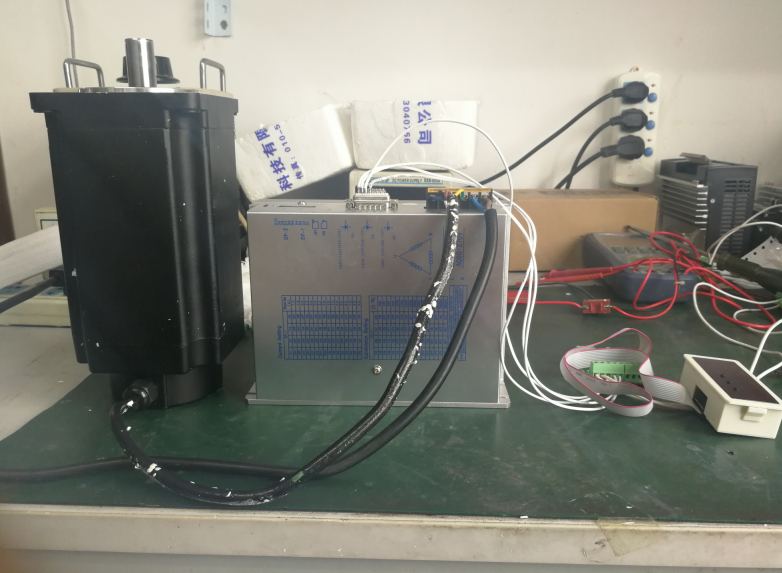

上圖中使用的產品為時代超群110HCY230AL3S-TK0三相步進電機，電機采用優質冷軋硅鋼片和耐高溫永磁體制造，采用業界先進的磁路設計方案，具有輸出轉矩大、溫升低、可靠性高的特點。具有良好的內部阻尼特性，運行平穩，無明顯振蕩區。電機步距角1.2°，扭矩22Nm，電流6.8A，機身長230MM，軸徑Φ19MM，鍵6，出軸長40mm，廣泛適用范圍于激光、醫療、紡織、安防等行業。
配套驅動器ZD-3HE2270M三相步進電機驅動器單電源輸入，電壓范圍：AC110V～220V；驅動電流1.2A/相到7.0A/相分16檔可調；設有16檔等角度恒力矩細分，****分辨率60000步/轉,其它細分可定制完成；****反應頻率可達200Kpps；步進脈沖停止超過100ms時，線圈電流自動減到設定電流的一半，有效降低電機發熱；接口信號光耦隔離；內部強電、弱電光耦隔離；信號電平：5V～24V兼容；工作溫度：-30℃～85℃；適配電機：三相57、86、110、130、150系列高壓電機；相位記憶功能；帶電機電感量調節功能，適配電機發揮****效能。 客戶想用這套22NM的電機運轉，可進行簡單的調速，可正反轉，不用精確控制，憑感覺決定所需要的速度，針對客戶這種要求，那種可編程控制器就對于客戶來說比較復雜了，所以推薦客戶一款體積小巧，無需編程的控制器

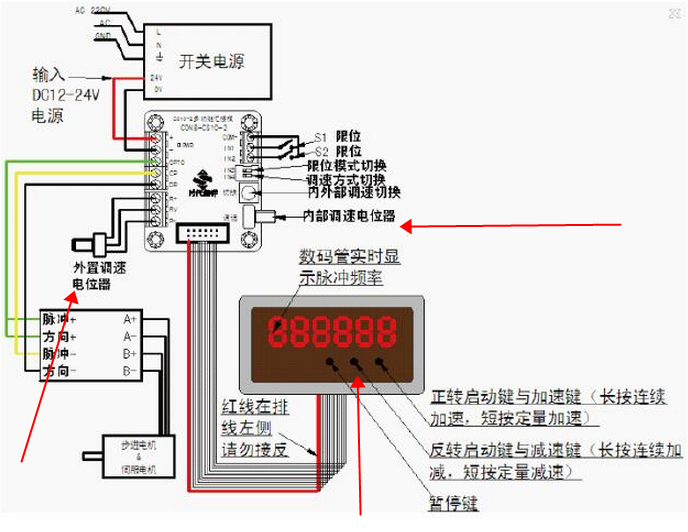

配套控制器CS10-2可外接電位器并且轉接板自帶電位器 正限位 負限位 限位 實時顯示頻率 限位模式切換 送 自帶升降速 控制器面板也可以隨時微調速度
如上圖所示，次控制器可內部有一個電位器可以調速，也可以外接電位器調速，控制器顯示屏上有三個按鈕，可以進行相應的，啟動暫停，加速減速，正傳反轉操作。還可以外接限位等。小巧又方便。
聯系方式：QQ:467102884 電話：13811070445（劉女士）
