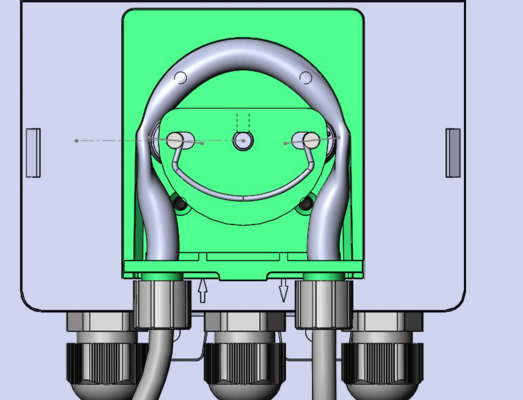

上圖是客戶設計一款蠕動泵，這款設備體積比較小。所以客戶要選擇一款小體積的步進電機，客戶一開始選擇了一款42HBP48BL4系列電機，但是使用的時候發現扭矩不夠大。所以希望找一款體積小，出力大的步進電機，考慮到客戶的時機情況，我們認為配42減速步進電機是比較合適的�？蛻粢筝敵鲛D(zhuǎn)速20轉左右，所以速比不能配的太大。我們最終選定了一下產品：

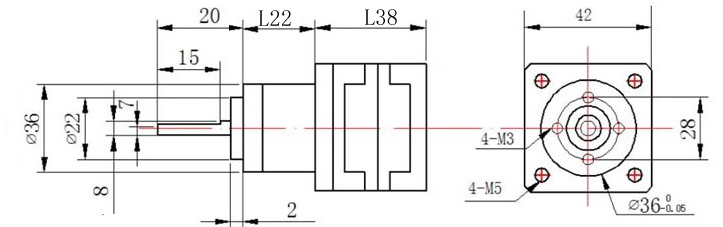

上圖為客戶選用的一款42HB33PLX52R-TF0，步距交1.8°，電流1.33A 電阻1.79Ω，靜扭矩1NM，速比1:5.2，此款電機體積小，出力打，下圖為產品尺寸圖。此款電機廣泛用于輕工紡織、醫療器械、儀器儀表等。
ZD-M42S兩相步進電機驅動模塊高集成度，高可靠性;接口采用超高速光耦 隔離，抗高頻干擾能力強;安裝在電機背面，減少占用空間;****輸入電壓：DC 32V(峰值);多種細分可選（1、1/2、1/4、1/8、1/16、1/32、1/64、1/128）;過熱自動關斷輸出保護;輸出電流可選：0A-1.8A;自動半流鎖定;支持脫機、使能、鎖定等功能;可搭配42以下兩相步進電機。 也可以選配128細分?jǐn)?shù)字式驅動器
ZD-2HD542是時代超群采用自主研發的高性價比的細分驅動器，特別適合大批量低成本用途，同時具有優越的性能。由于采用了三態控制技術，比市面上大多數驅動器的電機噪音和電機發熱均有明顯改善。此驅動器的細分多達十五種，SW4可設置靜止半流，極大地減小了電機發熱。具有更寬的電流和電壓。電機發熱和噪音也明顯改善，高速性能也較大提升，驅動器的尺寸也較小，和市面上的驅動器相比，****競爭力和吸引力。 ZD-2HD542兩相步進電機驅動器低價格，高速力矩大;供電電壓可達50V;輸出電流峰值可達4.2A（均值3.0A）;三態電流控制技術電機發熱低;靜止電流自動減半0.4S 減小為60%;可驅動4，6，8 線兩相步進電機;光隔離差分信號輸入，，2、4、5、8、10、16、20、25、32、40、50、64、100、125和128細分任選脈沖****響應頻率****可達200KHz;細分精度128可選;外形尺寸小巧;電流設定方便，八檔可選;4 位撥碼，共15 檔細分;具有過壓、短路等保護功能；雙極恒流PWM 驅動輸出。脈沖信號電壓為DC5-24V； 適合于各種轉速，尤其是高轉速運轉，噪音低，扭矩大，振動小，適合于雕刻機、切割機、拉線機、噴涂機、繪圖儀、各種數控機床、打標機、推桿機等各種小型自動化設備使用。
CM35D系列運動控制器是CM35L系列控制器的升級版，控制器采用高性能32 位CPU，驅動裝置采用細分步進電機或者伺服電機，配備液晶顯示器，全封閉觸摸操作鍵盤，本系統具有高可靠性，高精度，噪音小，操作方便等諸多特點。本控制器可控制1-4個電機運動，可實現快速、直線插補、圓弧插補等多指令操作。具有循環、跳轉等功能。簡單、清晰的參數給您的操作帶來方便和快捷。輸入/輸出的設置功能可方便您的使用和維修。聯系方式：QQ:467102884 電話：13811070445（劉女士）
適用產品類型 數控鉆床系統、數控車床系統、數控銑床系統、數控磨床系統 裁剪機控制系統、切割機控制系統、焊接控制系統、點膠機控制系統、送料控制系統 位移臺、一維控制平臺、二維控制平臺、三維控制平臺 螺紋機控制系統、鎖螺絲機控制系統 噴涂生產線控制系統、裝配生產線控制系統、記米器控制系統 聯系方式：QQ:467102884 電話：13811070445（劉女士）
