今天主要介紹一下時代超群交流伺服電機和通過外接電位器。用模擬量來控制伺服電機的轉速或者扭矩。 注意：利用電位器調速時候，PN003調為0調為驅動器內部控制模式 然后，調整PN002到需要的模式下

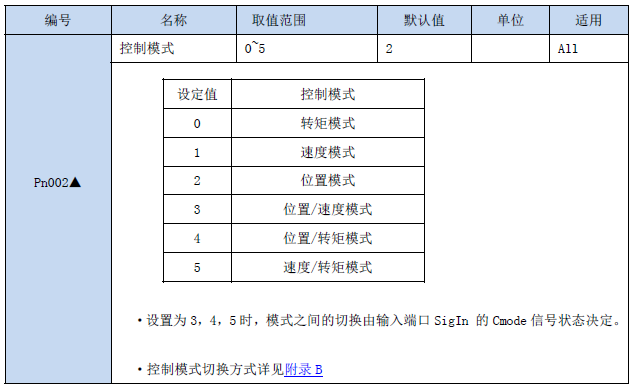

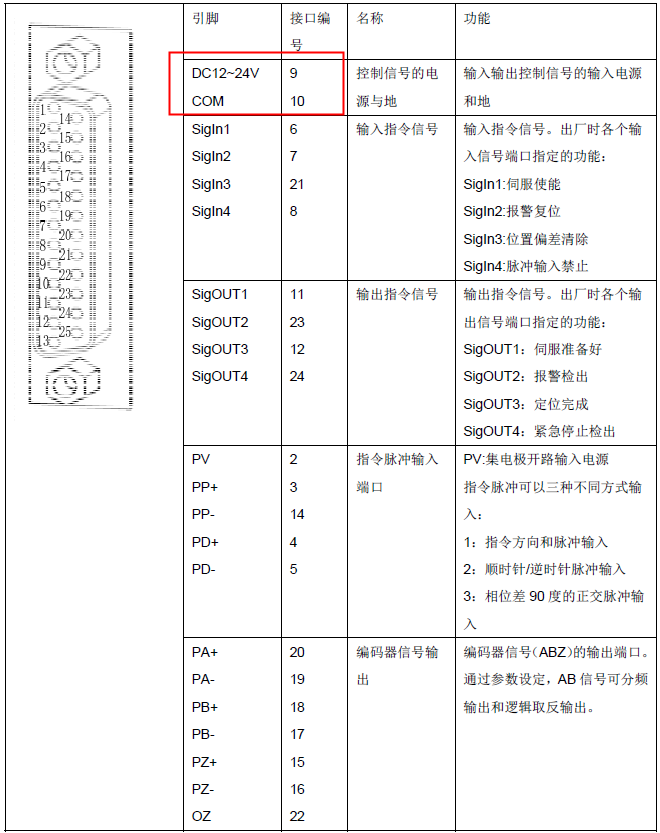

如果是控制電機轉速，需要吧PN002改為1，如果是扭矩模式，需要吧PN002改成0，接下來就是如何用模擬量控制，接電位器調速需要用到CN2端口，我們要了解CN2端口各個角的意思。打開說明書第14頁

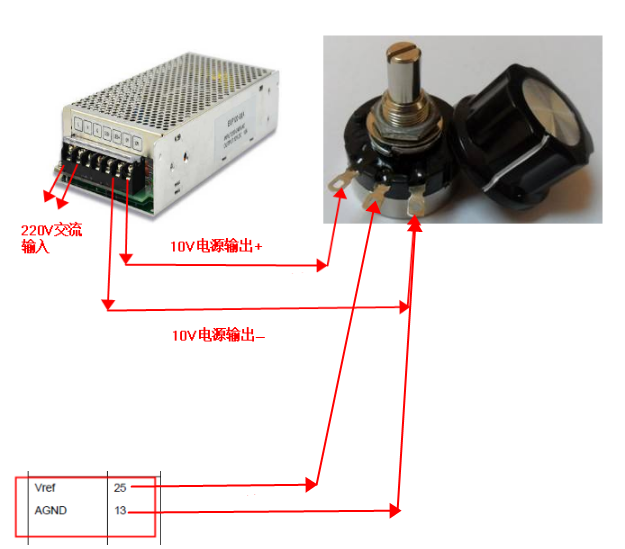

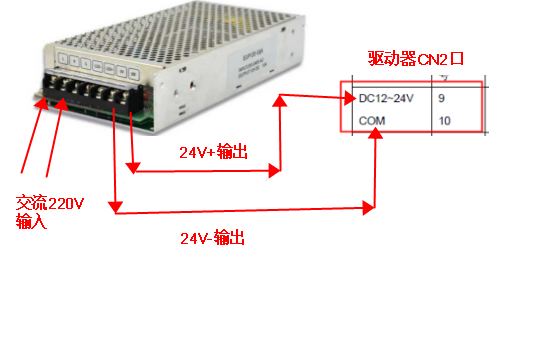

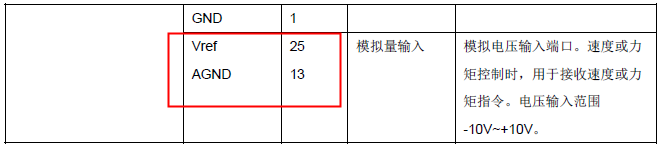

上紅框部分適用于外接電位器調速的端口，除了上述端口，還需要一個24V電源和一個10V的電源（可以用12V電源降壓到10V，客戶購買伺服是可以一同購買） 示意圖如下：
實物圖如下：

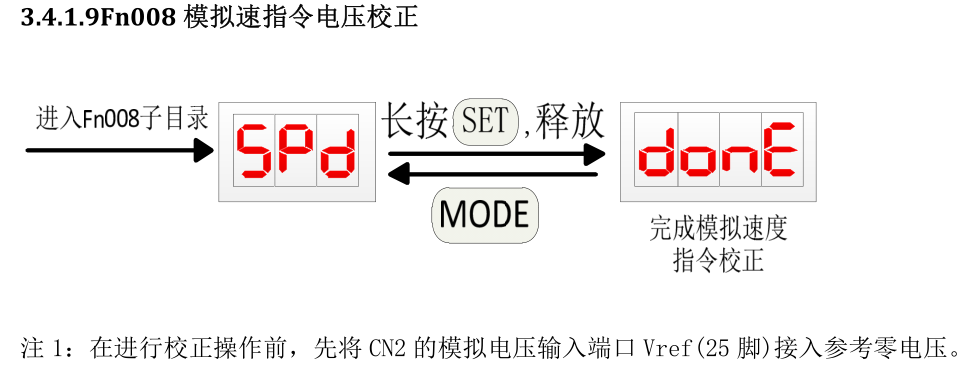

注：在此種情況下可以先將13和25腳短接然后用FN008指令來校準模擬電壓。來防止，接好線以后上電機會慢悠悠的轉動。來確保，上電以后電位器調整到****時電機不動
注：如果客戶想對速度貨扭矩進行限制。比如0-300轉調速，那么也可以通過限速設置來進行設置 可以通過過調整PN185（轉矩模式）或者PN189（轉矩模式）來調整

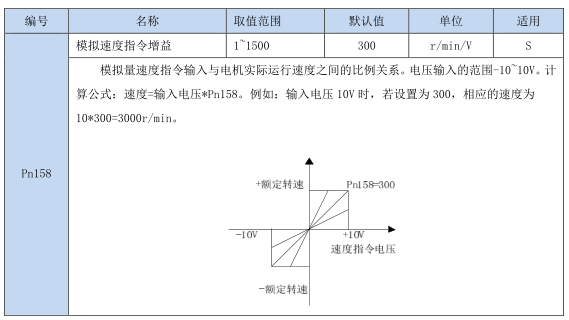

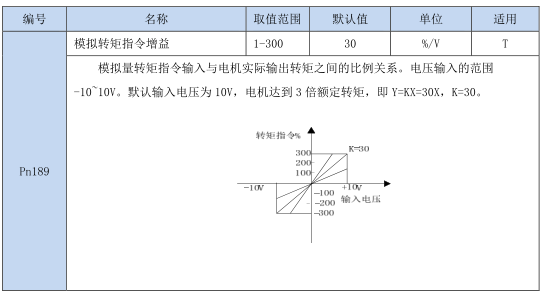

按照上圖加入想0-300轉模擬電壓調速，外供10V的電壓，那么需要根據公式，300=10*PN158參數，也就是吧PN158參數改成30 同樣可以調整轉矩控制。如下圖
時代超群伺服電機型號及參數表如下：
另外還有高壓系列
