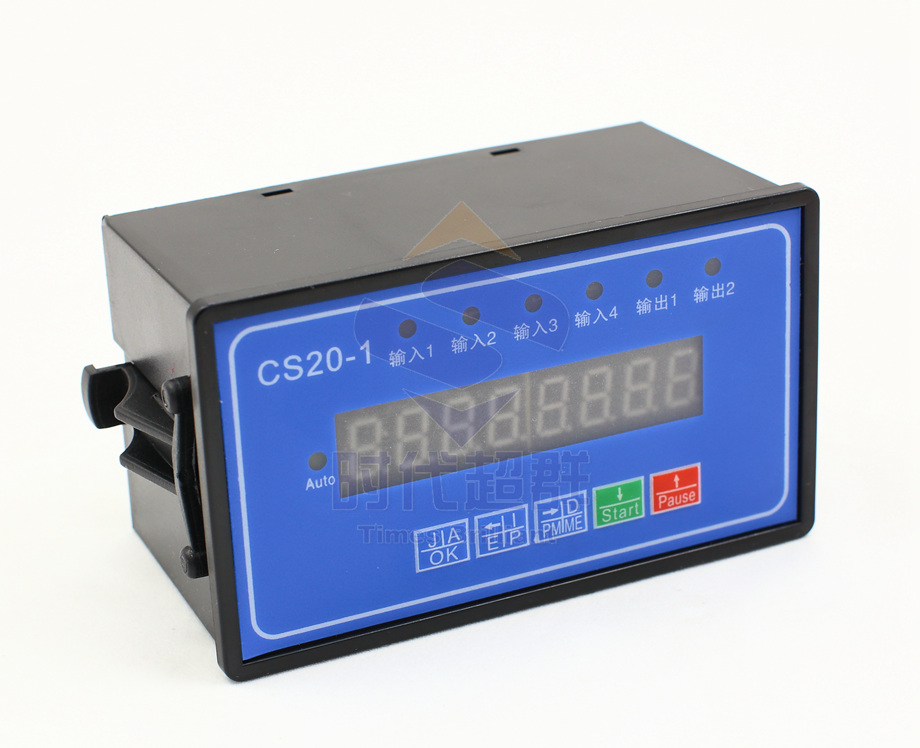

CS20-1是時代超群****研發的智能步進 伺服電機脈沖發生器，具有體積小、可靠性高、壽命長、輸出脈沖穩定等特點。用途廣泛可實現各種自動化產業 例如:自動制袋機，自動切分機，粉劑包裝機;。其它任何您想實現的步進電機單軸控制器�？砷_(kāi)發專機控制器。控制預留串口功能，可根據需要增加電腦控制端，也可做為第二軸輸出，具體控制方式可由客戶定制! 客戶提出控制要求：輸入1有信號電機正轉，沒有信號電機停轉，輸入2有信號，電機反轉，沒有信號電機停轉，上電即可運行.控制器實現此種操作是完全沒有問題的。 先看一下，客戶選用的是以下配套貨品：

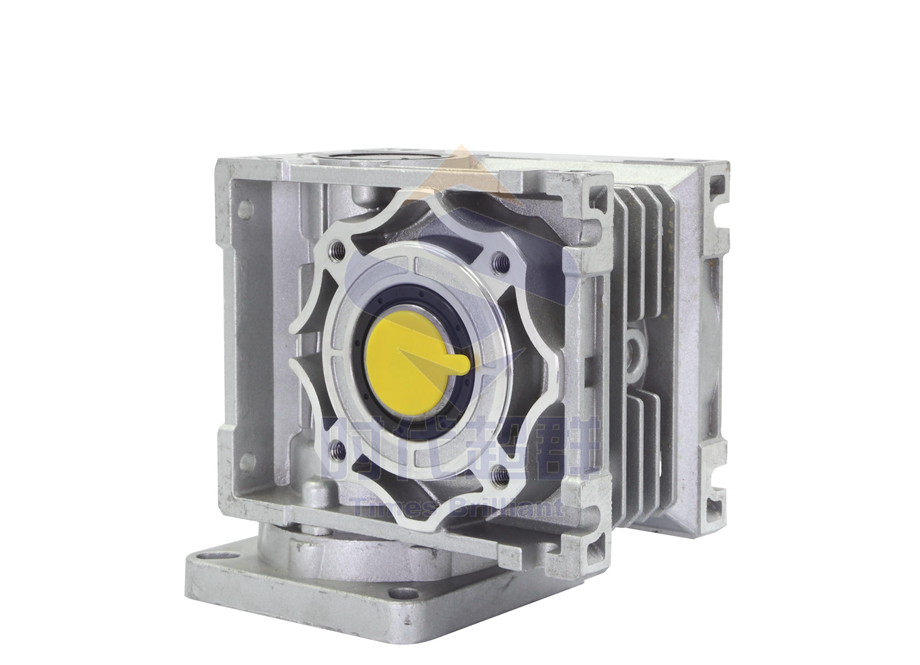

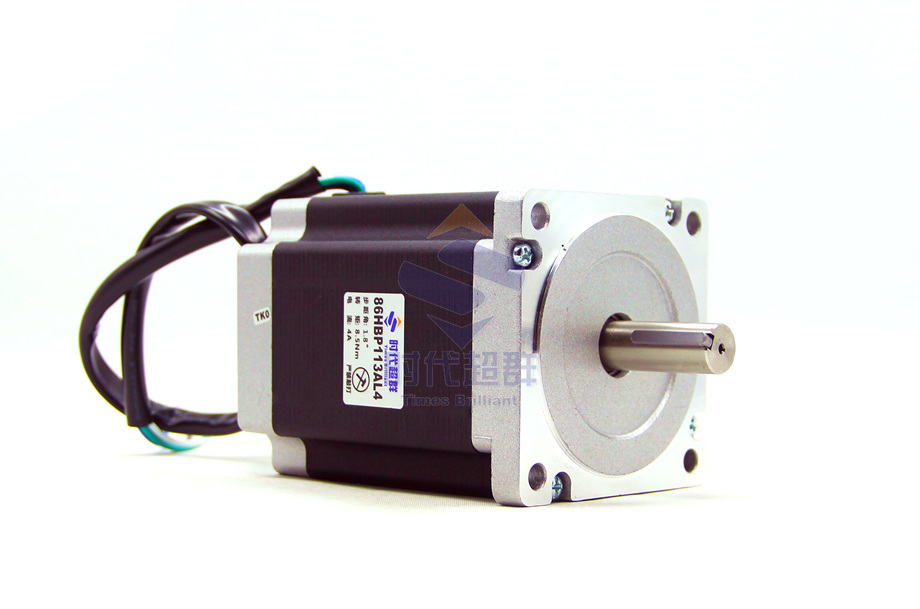

配套步進電機是型號86HBP113AL4-TKA（圖一 1.8° 8.5NM 4A 止口73 孔距70 出軸長34 軸徑14 鍵5）. 驅動器型號是ZD-2HA860.（圖二兩相步進電機專用） 渦輪蝸桿減速器型號是RV40-010W-86A-NK0.(圖三方法蘭，配套86步進電機止口尺寸)

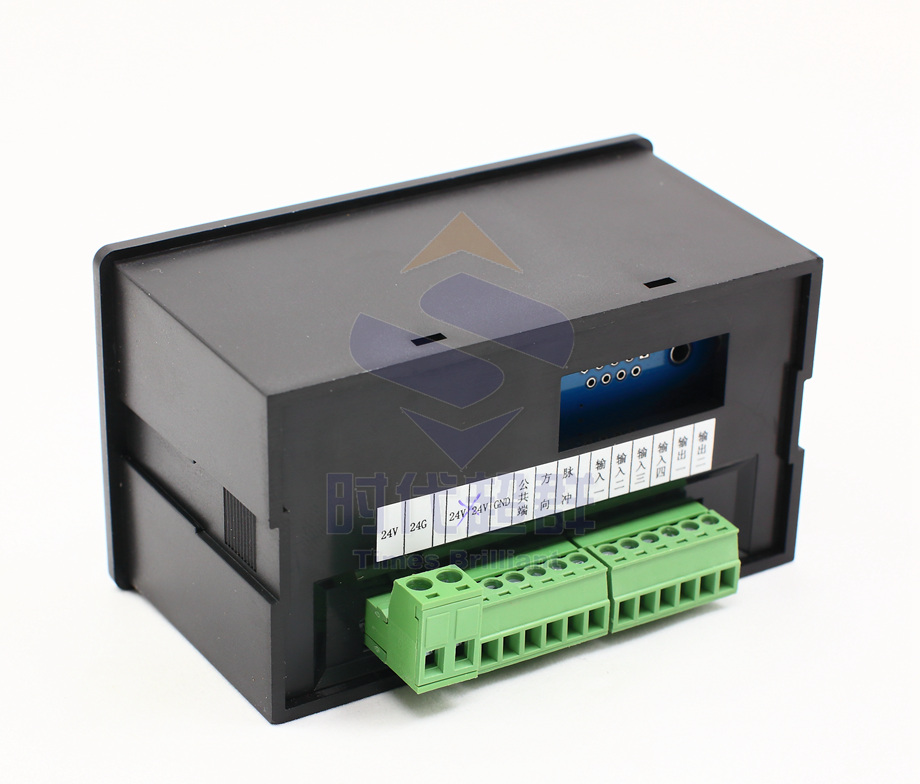

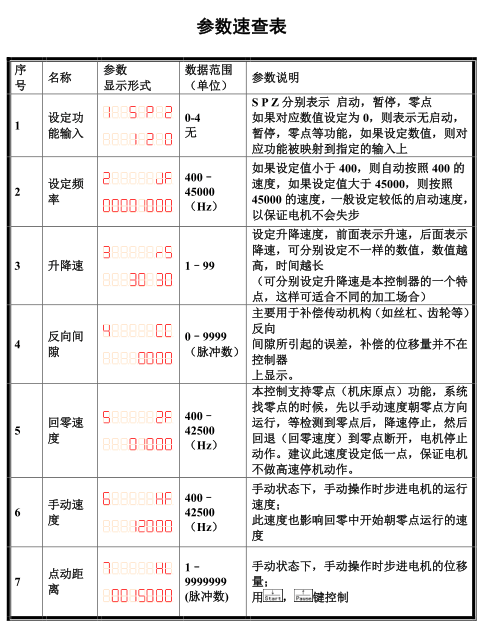

控制器參考接外部啟動， 接輸入口，設置輸入口為外部啟動。 ![Z0_UD0]`X0[LB782J8L9HF6.png](/ueditor/asp/upload/image/20180523/15270143265129041.png "Z0_UD0]`X0[LB782J8L9HF6.png")
參考上表中第一條實際操作，但可實現！ 運用案例參考：用在一個夾持工件的手臂上，電機正轉帶動手臂順時擺動到加工工位，電機反轉帶動手臂返回取工件的位置，就這么簡單。
更多配套技術咨詢楊工：18001308796 相關閱讀 植毛機六軸控制系統CM20L-60專用控制器解析 CX980系列銑床磨床系統 CS20-1CS20-1S/CL-01AK帶串口 8位數碼管顯示支持編程步進伺服專用控制器 CM28L系列可編程步進伺服電機控制器產品手冊 |
