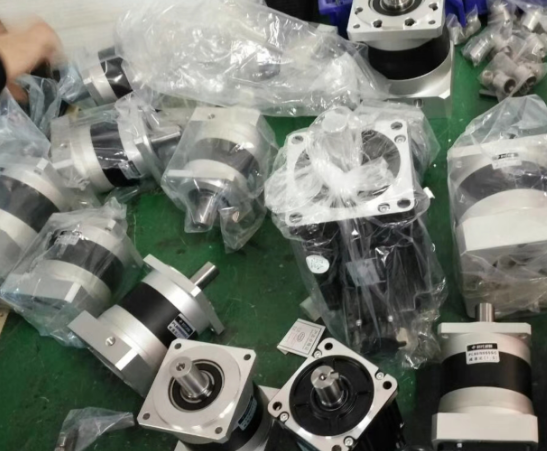

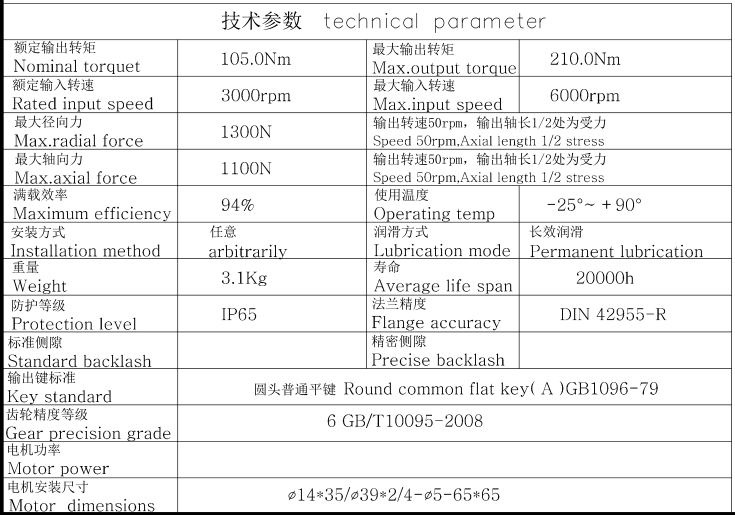

上圖為客戶定制的一款搭配配750W系列80無刷電機用的精密行星減速機PL80N035SW，此款減速機速比35速比，額定輸出扭矩105NM，具有高剛性、高精度（單級可做到1分以?xún)?nèi)）、高傳動效率(單級在90%-95%)、高的扭矩/體積比、終身免維護等特點。安裝在步進電機和伺服電機上，用來降低轉速，提升扭矩，匹配慣量。具體參數見下表，
產品尺寸圖如下：
那么這款35速比減速機搭配750W直流無刷電機的輸出扭矩有多大呢？
高壓直流無刷電80BL130S75-3130TK9,電壓310V，功率750W，轉速3000轉，扭矩2.38NM，此款電機采用節能環保領域的驕子-釹鐵磁硼鋼，保證設備的良好性能。這款電機在用到3000轉的時候輸出扭矩有2.38nm，轉速調低以后扭矩就會下降。下面看一下額定轉速時加減速機的輸出扭矩計算如下： 輸出扭矩=電機扭矩*減速比*效率＞實際需要的扭矩＜減速機能承受的額定扭矩減速步進電機輸出扭矩=2.38NM*35速比*95%效率=79NM＜105NM減速機能承受的額定扭矩。所以最終輸出的額定扭矩也只有79NM。這個力是很大的了。這款搭配還有一個特點就是噪音會比常規的減速機要小很多。所以比較適合一些安靜的場合。
聯系方式：QQ:467102884 電話：13811070445（劉女士）
