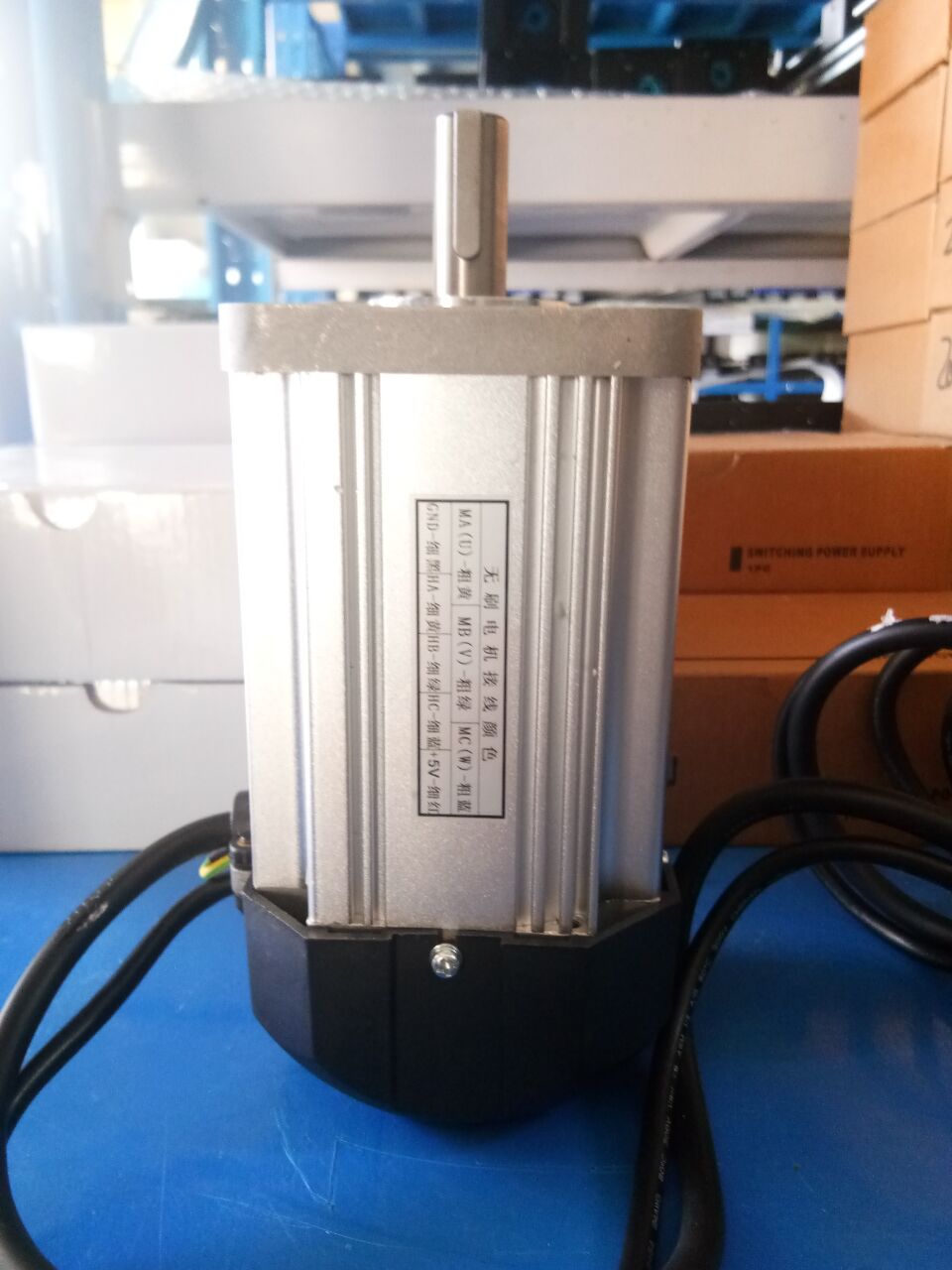

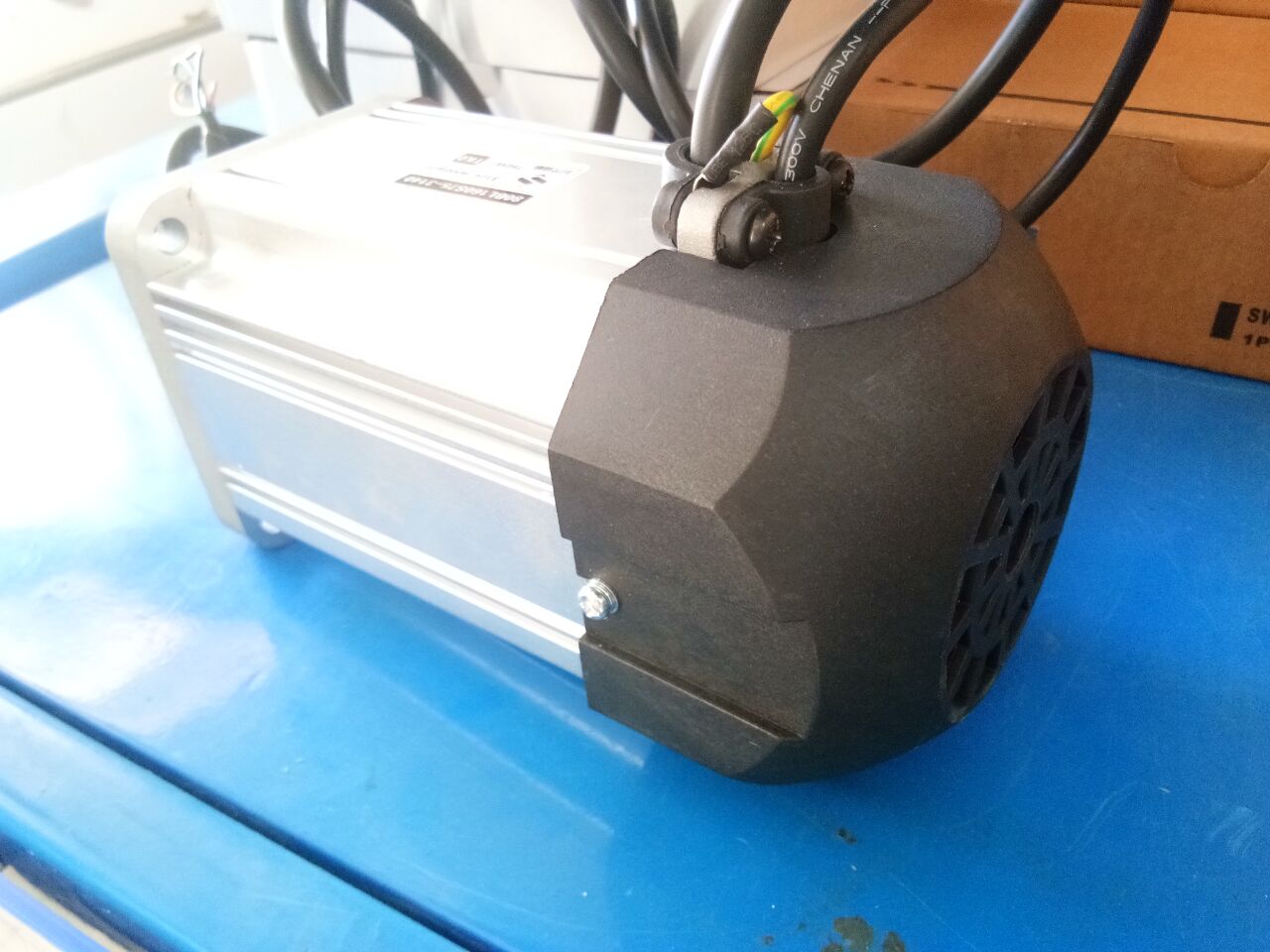

上圖為時代超群直流無刷電機，型號為80BL180S120-3140TK0，電流3.2A 、額定扭矩3Nm、電機輸出端安裝止口39mm、 孔距65mm、軸長35mm、 軸徑14mm、 鍵槽5 mm、電機后端自帶風扇，可有效直降低發熱現象。

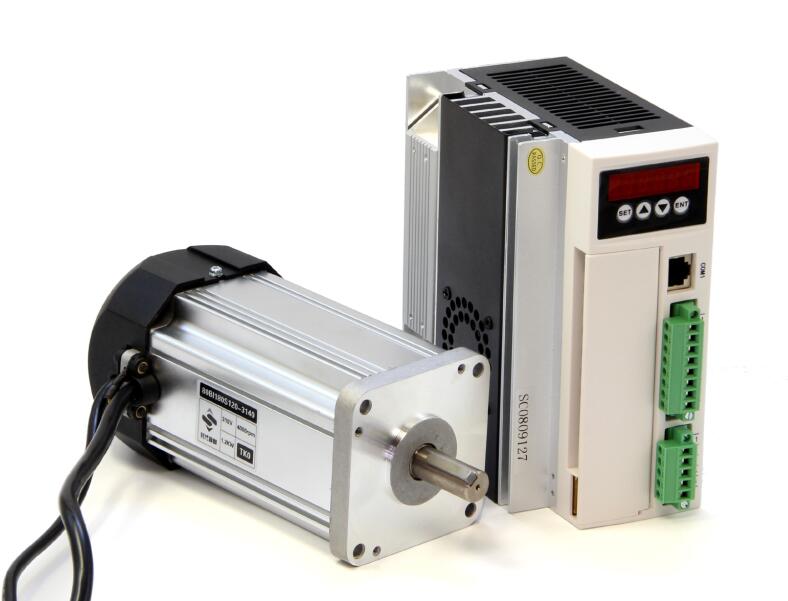

上圖配套驅動器型號為ZM-7206,此款驅動器基本參考如下：
輸入電源 AC180/250VAC 50/60Hz 連續輸出電流 : 4.9A，適合 1200W 以下的無刷電機 ****輸出電流 : 9.9A, 使用溫度 0~+45° C 保存溫度 -20~+85° C 使用及保存濕度 <85% [ 不結霜條件 ] 構造壁掛箱體式
另：使用中有以下明顯優勢
具有緩啟動功能，避免電流過沖，有效保護電機 冷卻方式：主動散熱器方式 控制信輸入輸出信號：全隔離 保護機能：過電流、過熱、過速度、過電壓、欠壓控制電源異常保護 面板界面：6 位 LED 顯示 4 位按鍵操作
本驅動器提供以下 2 種調速方式用戶可任選一種：
① 模擬電壓調速 可將外部電位器的兩個固定端分別接于驅動器的控制信號端口的+5V和COM端，將調節端接于SV端即可使用外接電位器（10K~100K）調速，也可以通過其它的控制單元（如 PLC. 單片機等）輸入模擬電壓到 SV 端實現調速（相對于 COM），SV 端口的接受范圍為 DC0V~+5V，對應電機轉速為 0~ 額定轉速。也可使用外部 PWM 信號調速：在 SV 與 GND 之間可以施加幅值為5V，頻率為 1KHz~20KHz 的脈寬數字信號（PWM）進行調速，電機轉速受其占空比變化線性調節。 ② 面板控制模式 這種模式可以在完全不依賴外部控制信號的情況下啟動電機，對于設備調試和維修時，需要臨時啟動電機，或者檢查電機和驅動系統是否正常等情況時，是十分有用的。 高壓直流無刷電動機可用于各種不同機械。如壓縮機、水泵、破碎機、切削機床、運輸機械及其它設備，供礦山、機械工業、石油化工工業、發電機等各種工業中作原動機用。用以傳動鼓風機、磨煤機、軋鋼機、卷揚機等等。 技術咨詢 楊工：18001308796 QQ：1755105676 相關閱讀： 時代超群特殊定制24V90W2000轉齒軸無刷電機及配套ZM-6615驅動器參考 時代超群無刷驅動器ZM-7205A手持智能調試器如何調試和設置參數？
|
