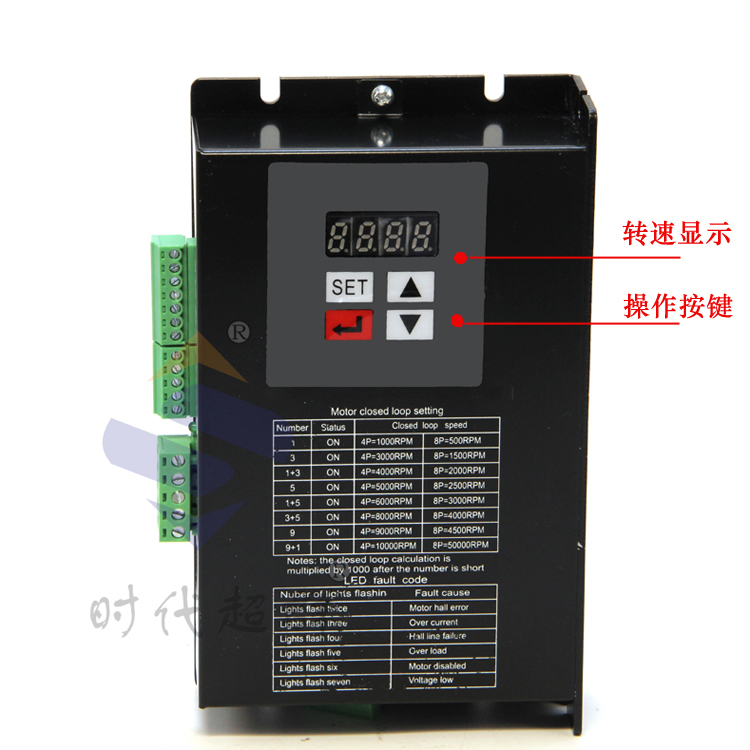

WS-2209 驅動器采用美國高性能專用無刷直流電機驅動芯片,該控制器適合驅動中小型無刷直流電機。由于采用新型的 PWM 技術，使電機運行速度高, 振動小, 噪聲低,運行平穩。

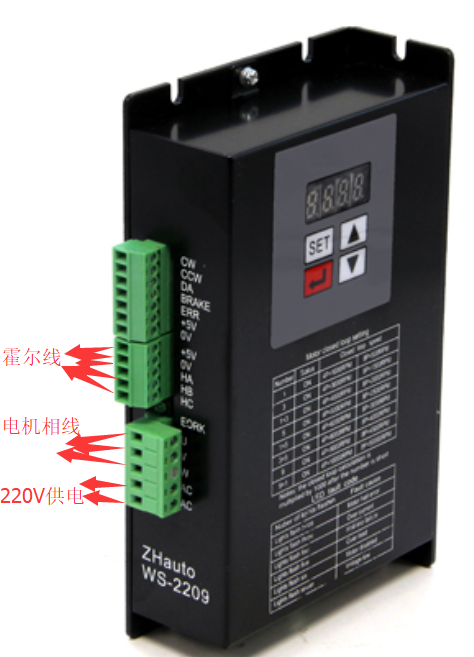

今天介紹一下如何利用PLC控制驅動調速和正反轉，啟停 首先電機和驅動接好線電源線，相線，和霍爾線

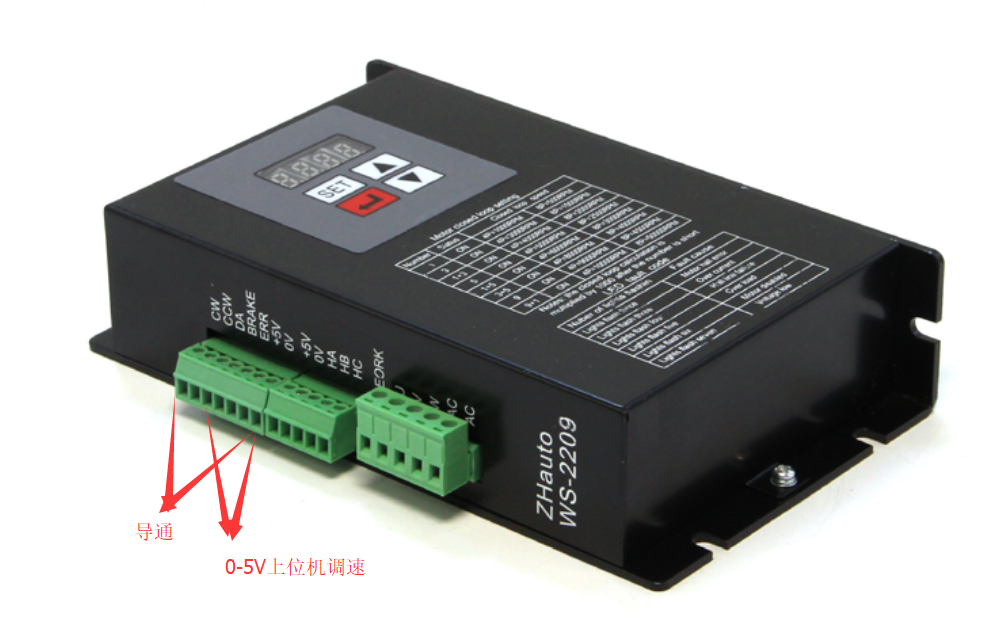

其次PLC給控制端口CW和0V導通信號，然后PLC的接0V和DA口用于0-5V模擬電壓調速，DA口是調速端口

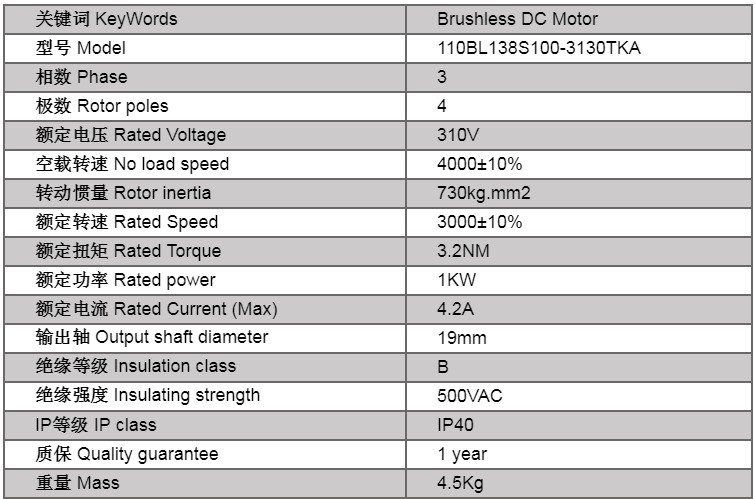

時代超群110系列直流無刷電機電機采用節能環保領域的驕子-燒結釹鐵磁硼鋼，保證設備的良好性能；使用環境-20℃—50℃；8極3相；絕緣等級B累。上圖為110BL110S100-3130TKA，電機功率1KW，轉速3000轉，電壓310V，輸出扭矩3.2NM，具體參數見下表：

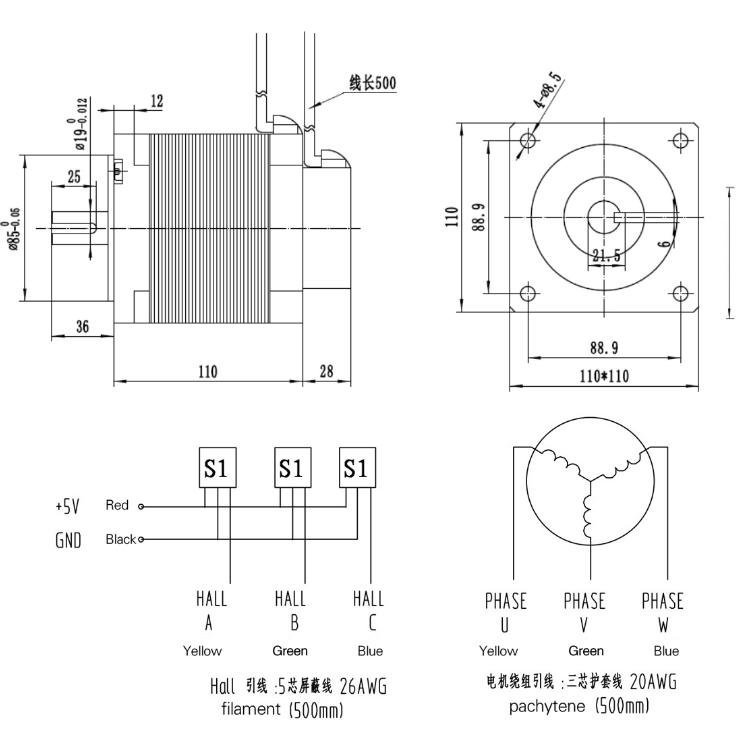

產品尺寸圖如下：
