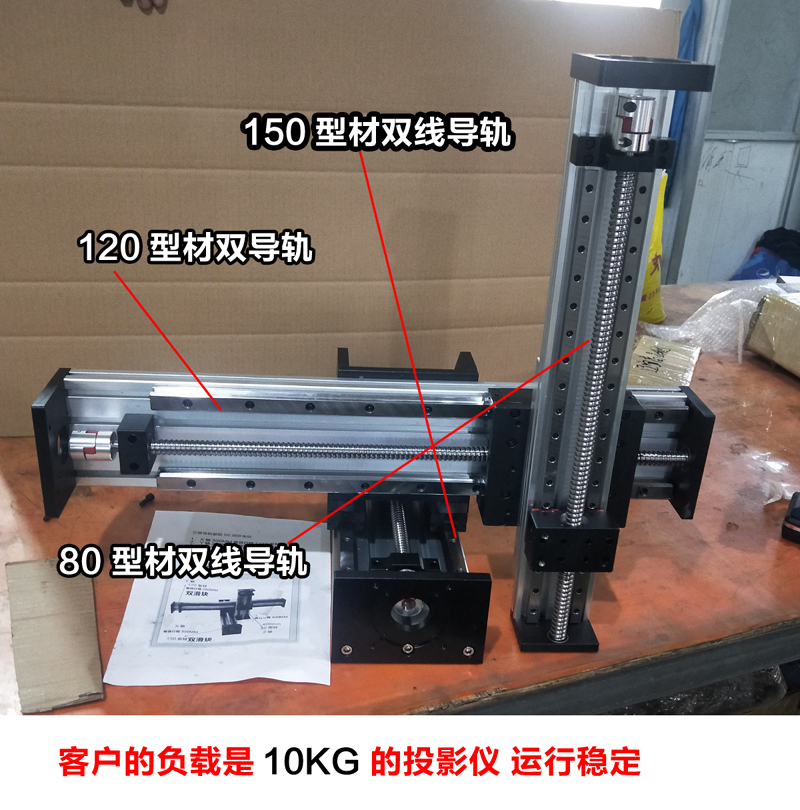

客戶訂制三軸滾珠絲桿導軌模組展示圖：

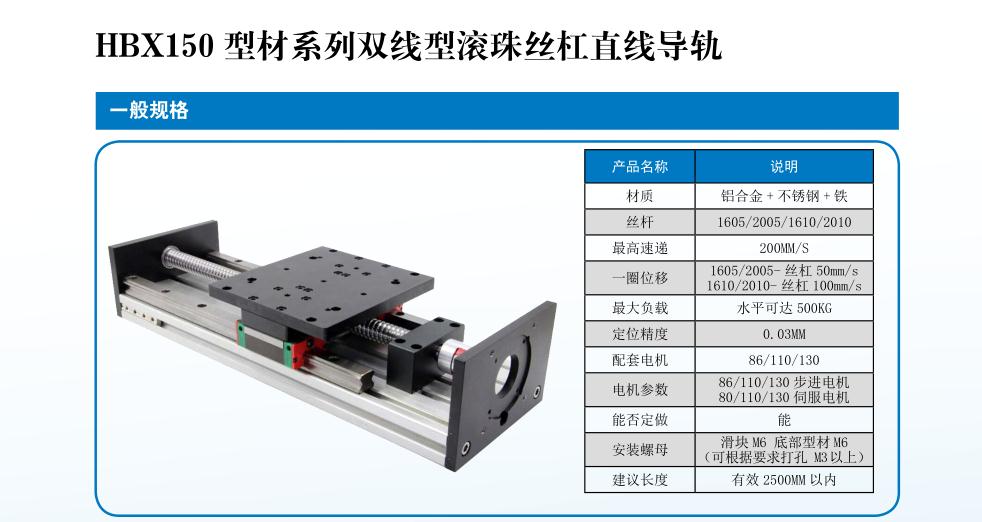

1.X軸為HBX1605J-300D雙滑塊的導軌，導軌的型材寬度為150MM,絲桿選的是直徑16MM螺距為5MM的絲桿。X軸選配的電機為8.5NM閉環步進電機來控制
2.Y軸為HBX1605J-300D雙滑塊的導軌，導軌的型材寬度為120MM,絲桿選的是直徑16MM螺距為5MM的絲桿。X軸選配的電機為8.5NM閉環步進電機來控制
3..Z軸為HBX1605J-300D雙滑塊的導軌，導軌的型材寬度為80MM,絲桿選的是直徑16MM螺距為5MM的絲桿。X軸選配的電機為8.5NM閉環步進電機帶剎車的來控制（加剎車是為了，頭影儀停止時往下滑落，剎車起，斷電鎖死的作用。）

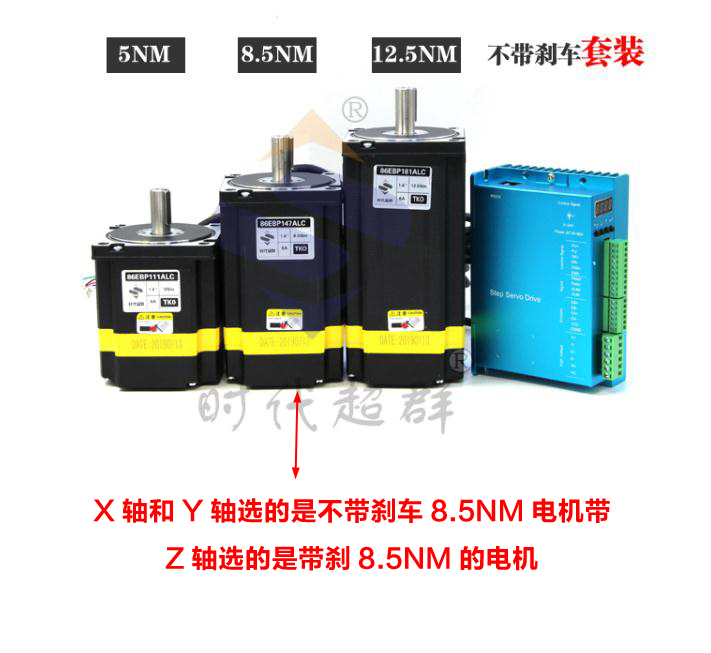

客戶用這個三軸的滾珠絲桿模組帶的是就10Kg的投影儀，用來升降用，所以運行必須要平穩，不能有抖動的現象出現 配的電機圖展示：
