一、概述： 5135-FR-s 系列頻率/轉速表是采用美國Microchip 公司高性能單片機作為中央處理器，具有可靠性高、抗干擾能力強、測量范圍寬、測量精度高等特點。本系統在頻率測量方面突破傳統的周期測量和脈沖計數測量方法，整合這兩種測量方法的優點，采用先進的全同步周期測量法，使儀表在測量范圍和測量精度方面實現質的飛躍。因此，該系列儀表可廣泛應用于各行各業中需要高精度頻率測量的場合。 二、產品特點： 1． 頻率測量精度高，分辨率可達0.01HZ。 2． 頻率測量范圍寬，可測0.2HZ－100KHZ，量程自動切換。 3． 通過內部按鍵設定測量模式，包括頻率和轉速兩種工作模式。 4． 通過內部按鍵設置分頻值，可在0.001－9999 之間任意設定。 5． 顯示面框采用防水設計，外形美觀，工藝精良，使用方便。

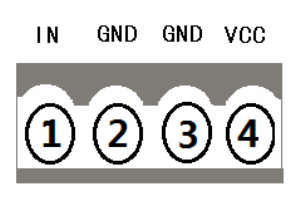

四、接線端子說明： 1 腳：信號輸入端 2 腳：信號輸入地 3 腳：電源輸入負 4 腳：電源輸入正

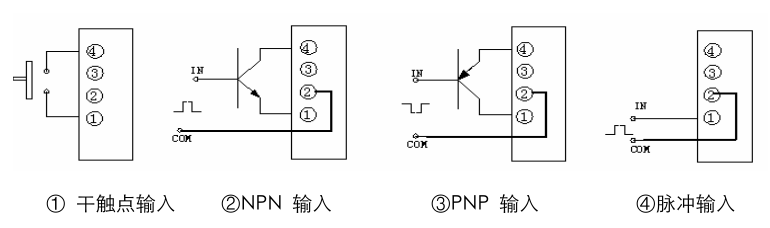

五、信號輸入連接方式：
六、 用戶參數設置 ：
說明：當10S無按鍵操作自動退出設置狀態。 七、注意事項： 1 1、應在本儀表正常使用環境中使用，防止強烈震動和沖擊。 2 2、不要在有超量灰塵和超量有害氣體的環境使用 。 3 3、按照實際使用要求正確選擇工作模式，正確設置分頻值。 4 4、輸入信號應滿足阻抗匹配的要求，對內阻較大的信號宜進行阻抗變換 5 5、切換模式與分頻時需斷開信號線再操作，防止高壓信號輸入導致觸電及其它傷害。 6 6、在使用儀表前需詳細閱讀說明書再操作，請務必在專業人員指導下完成。
技術支持 楊工：18001308796 QQ：1755105676
