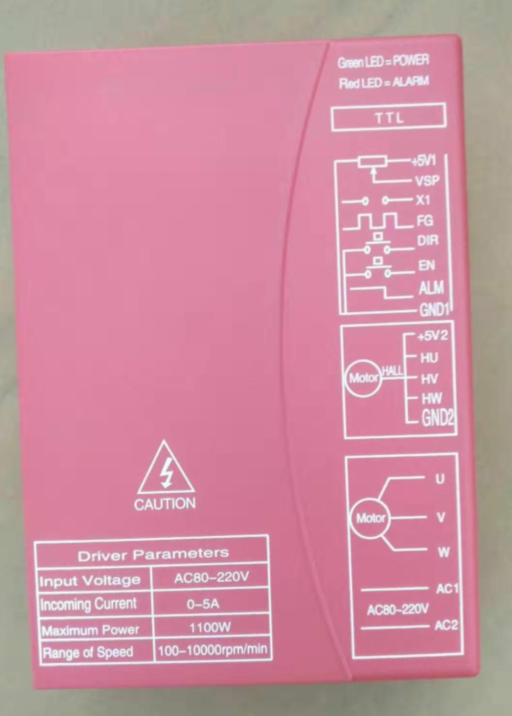

上圖5A直流無刷電機驅動器是我公司****推出的，針對中功率電機傳動領域的高科技產品。本產品使用大規模的集成電路取代原有硬件設計，具有更高的抗干擾性及快速響應等性能。本產品適合驅動輸入電流在5A以下，電源電壓在 V AC70V~230V 以內 （面板標稱 AC80V~220V ）的任意一款低壓有霍爾或無霍爾的三相直流無刷電機，并具有大電流工作時溫度低的特點。產品應用于針織設備、醫療設備、食品包裝機械、電動工具等一系列的電氣自動化控制領域.。
◆可外接速度顯示板，顯示轉速；也可以接電腦，用來設置驅動器參數； ◆電流速度雙閉環設計，低速力矩大，運行平穩； ◆高力矩高轉速輸出，****轉速達 20000rpm/min；(根據用戶電機而定) ◆調速方式：外接 PWM 調速或外接電位器調速； ◆ 有 EN（使能）、DIR（方向）、X1 (剎車)信號控制端； ◆可輸出測速脈沖 FG，（光電隔離，門極輸出）； ◆可輸出報警信號 ALM 供用戶檢測（光電隔離，門極輸出）； ◆ 具有過流、過壓、欠壓、風扇控制、霍爾傳感器相位出錯、馬達堵轉等保護功能。 如何控制電機調速？下圖紅框可外接電位器調速，VSP端口為調速信號端口

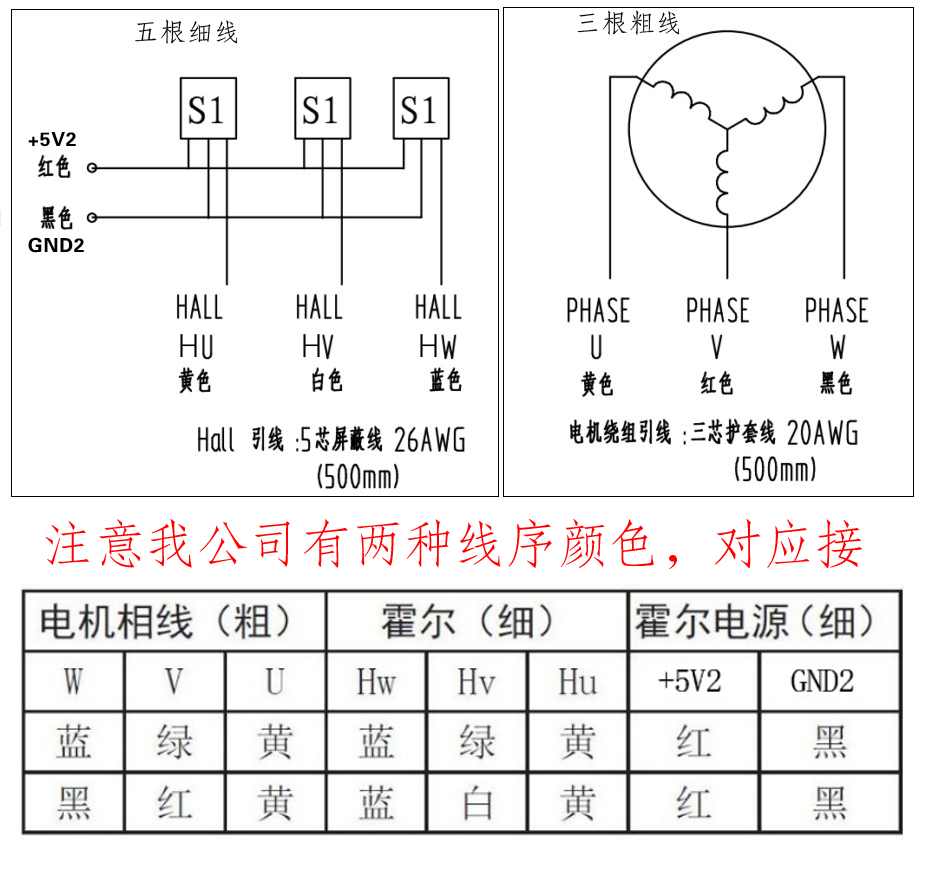

接線方法如下：注意一根線都不能接錯！�。�

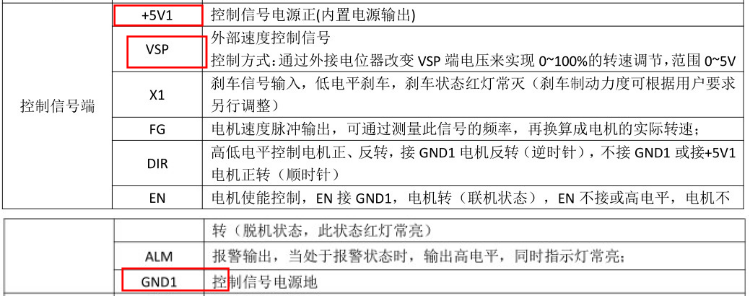

控制方法如下： 如何控制電機調速？下圖紅框可外接電位器調速，VSP端口為調速信號端口

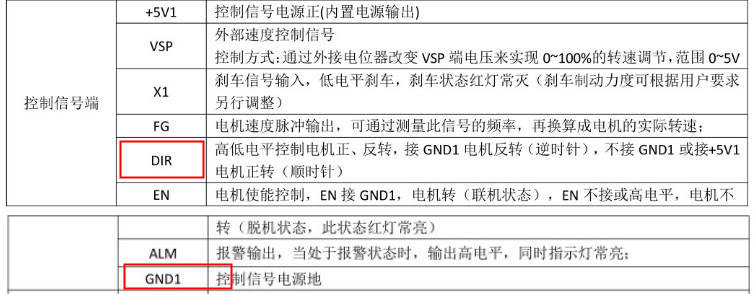

如何控制正反轉？下圖紅框端口短接，即可控制正反轉

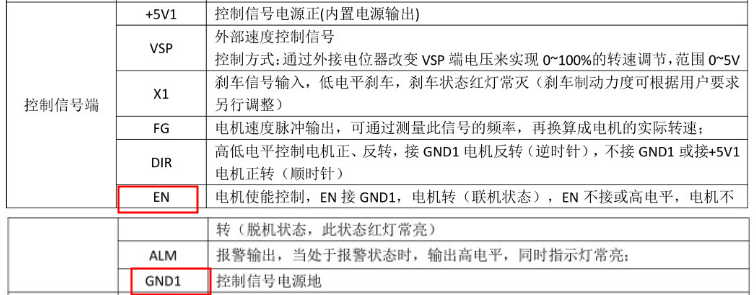

如何控制電機啟停？下圖紅框端口短接，即可控制正啟停

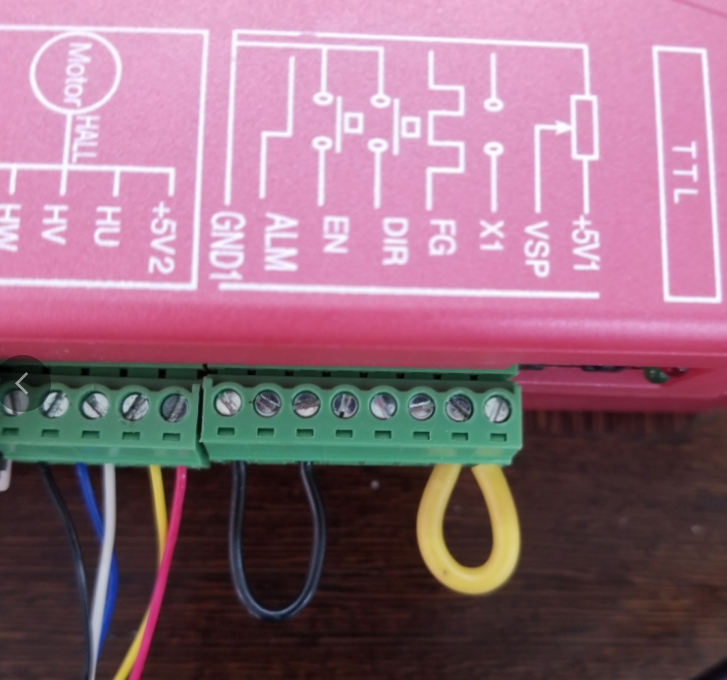

如果短接以后不轉，那么多半是沒有外接電位器，按照如下操作就可以了

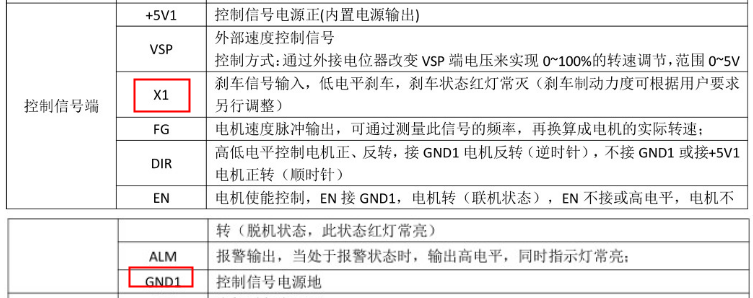

就是吧5V和VSP短接，這樣有一個控制信號電壓，電機就可以轉了�；蛘咧苯油饨右粋�(gè)電位器即可。 如何控制電機制動？下圖紅框端口短接，即可控制制動停止
聯系方式：QQ:467102884 電話：18710050116（劉女士）
