時代超群CM35D控制器PLC混合編程 一. 指令 2020款CM35D系列 與PLC 混合編程，在 2020款 CM35D系列上可以使用 6條指令對 PLC進 行控制，在指令中輸入口號 1xx代表 PLC做出動作，輸入口號 x代表控制器做出動作，指 令如下所示。 1.輸入判斷跳轉 輸入口號：1xx（前導 1 代表是 PLC 的輸入） 判斷條件：通/斷 目的標號： 2.暫停 輸入口號：1xx（前導 1 代表是 PLC 的輸入） 判斷條件：通/斷 目的行號： 3.輸出 輸出口號：1xx（前導 1 代表是 PLC 的輸出） 判斷條件：通/斷 目的標號： 4.位置比較跳轉 被比較的數據：X/Y/Z/C（通過確認鍵切換） 條件：大于/小于/等于 數值： 目的標號： 5.設定 PLC M 寄存器地址：xxxx（范圍：0~2047） 數值：xxxxx （范圍：0~32767） 6.PLC 比較跳轉 被比較的 D 寄存器地址：xxxx（范圍：0~2047） 條件：大于/小于/等于 數值：xxxxx （范圍：0~32767） 目的標號： 舉例說明：1.在控制器中編寫程序控制 PLC X0 口通。 程序如下：n001 輸出 文件：0009 標號：0 輸出：101 狀態：通 n002 結束 文件：0009 標號：0 2.在控制器中編寫程序使控制器輸出口 1 通。 程序如下：n001 輸出 文件:0009 標號：0 輸出:1 狀態：通 n002 結束 文件：0010 標號：0

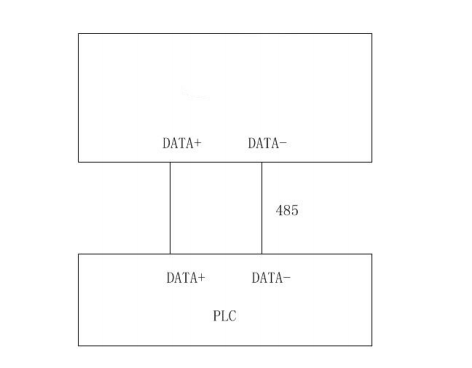

二.接線圖
三.參數設置 用戶登錄→系統參數→控制參數→將擴展 PLC，禁止改為有效，保存，切斷電源，連接 PLC， 上電，執行編好的程序
注意： 1. 如果界面提示“PLC”，則 2016款 CM35D系列與 PLC沒有通信上 2. 通過按下外部急停按鈕 或在自動執行界面下 按下 F4 鍵，可以復位 485 通訊，清除錯誤。  聯系人：王工18501531992
