程序流程的要求：自動運行1000mm 停機、繼電器給開關量控制輸出打開氣動剪板機、剪切時間延時1秒、開關量信號關閉，計數、給1個輸入信號、再繼續循環，循環十次。

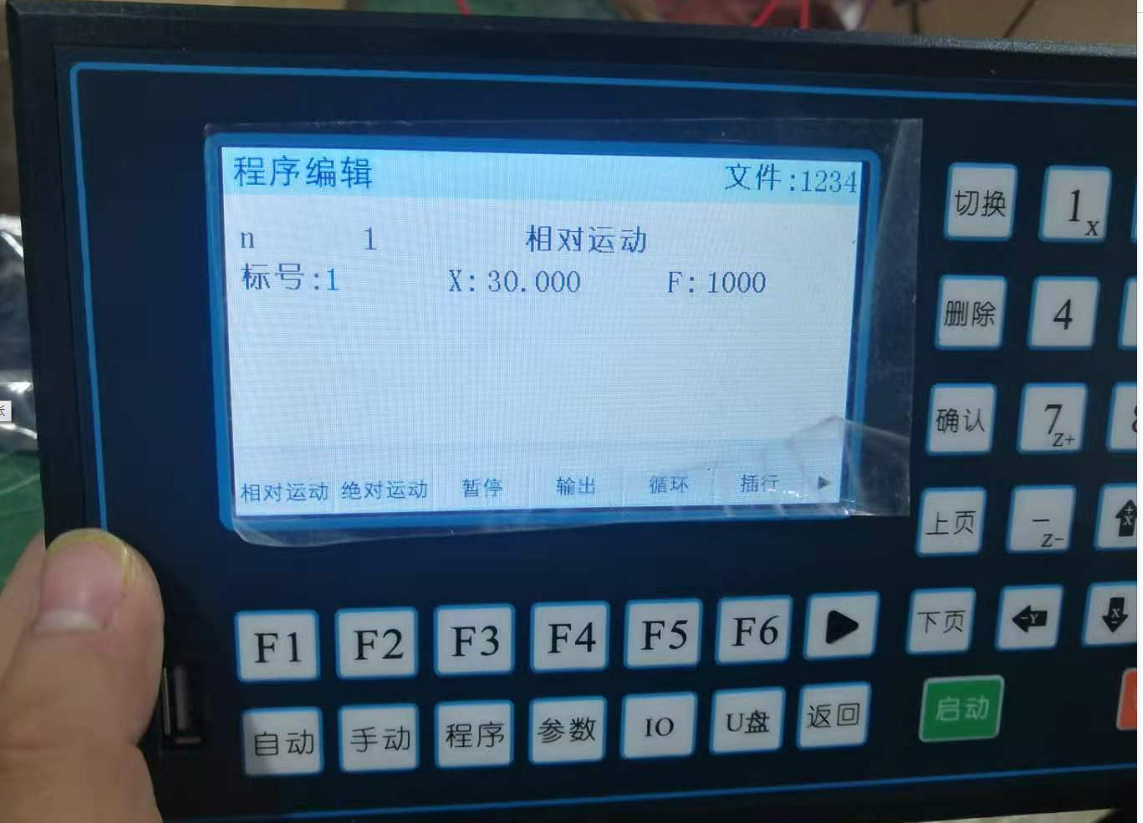

具體見以下圖片： 1.相對運動：標號：1 X:1000 F:200

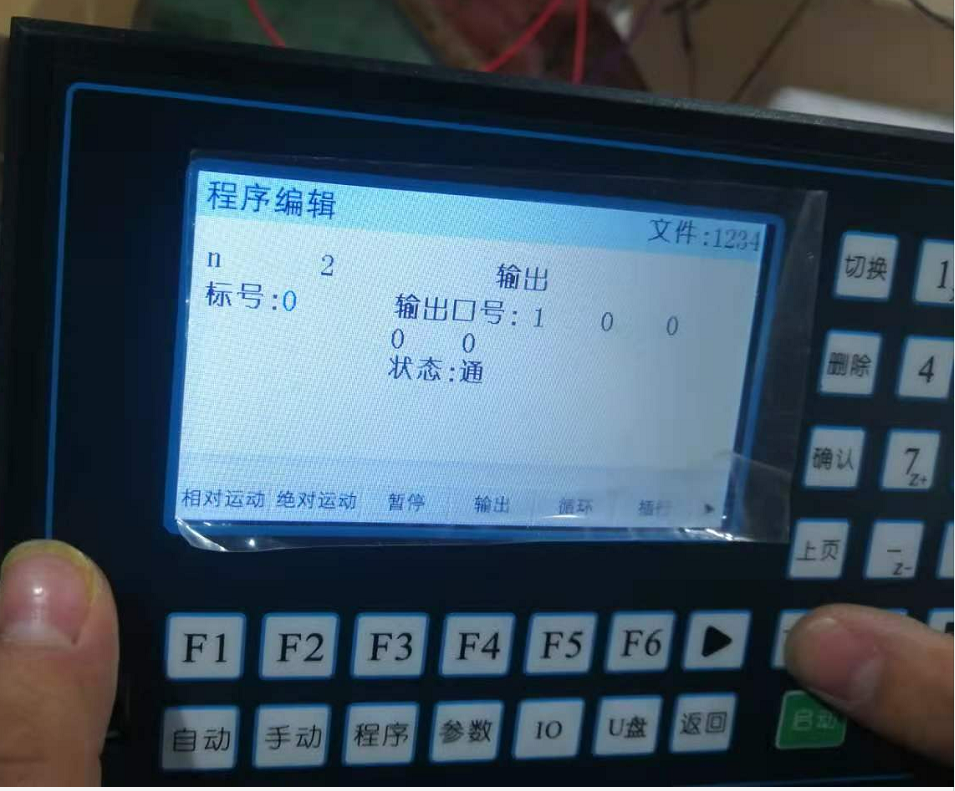

2. 輸出：標號：2 輸出口：1 條件：通

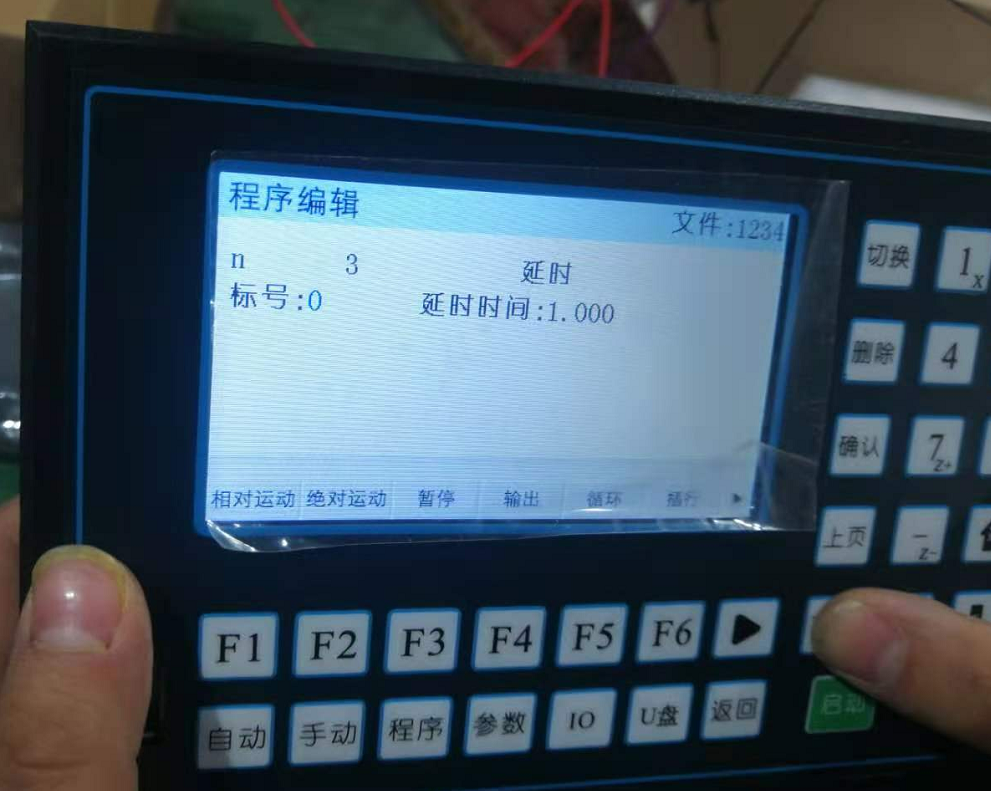

3.延時： 標號：0 延時時間：3

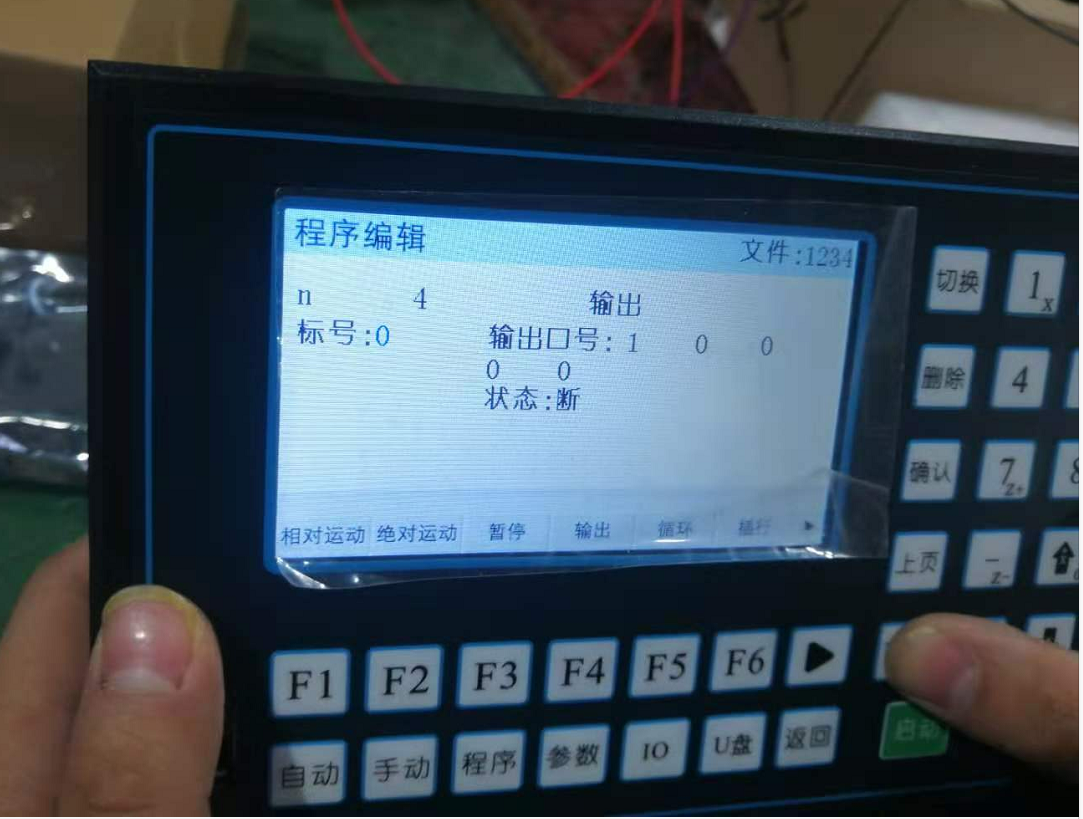

4.輸出： 標號4 輸出口：1 條件：斷

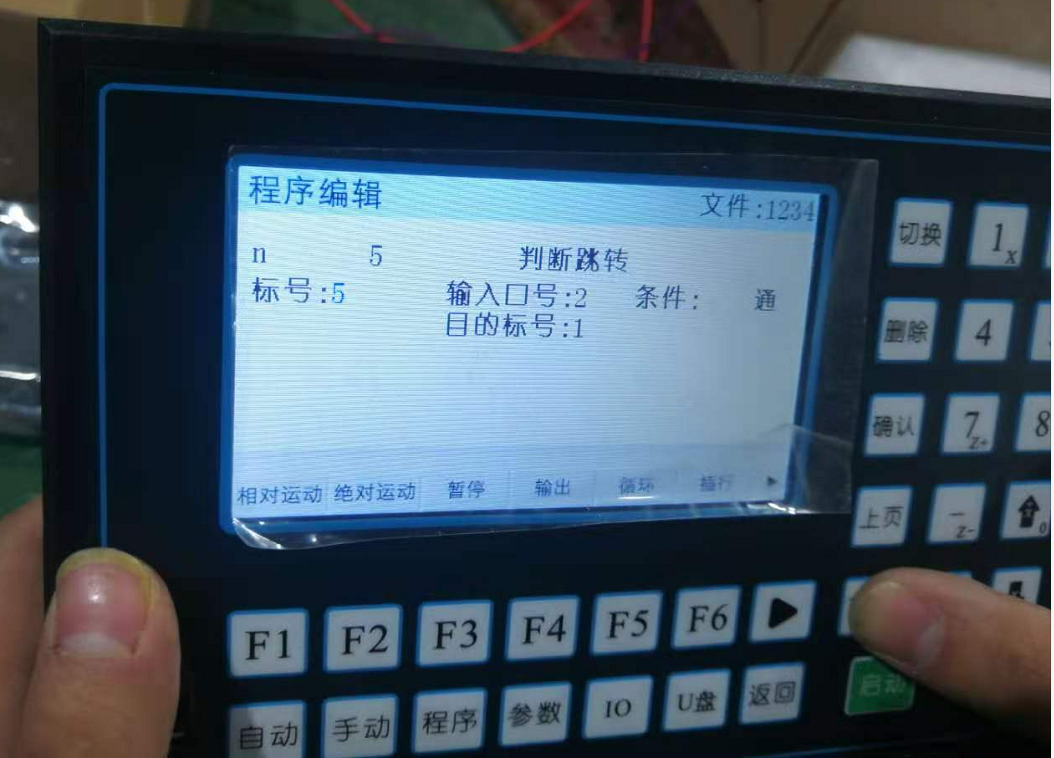

5.判斷跳轉：標號：5 輸入口號：2 條件：通 目的標號：1

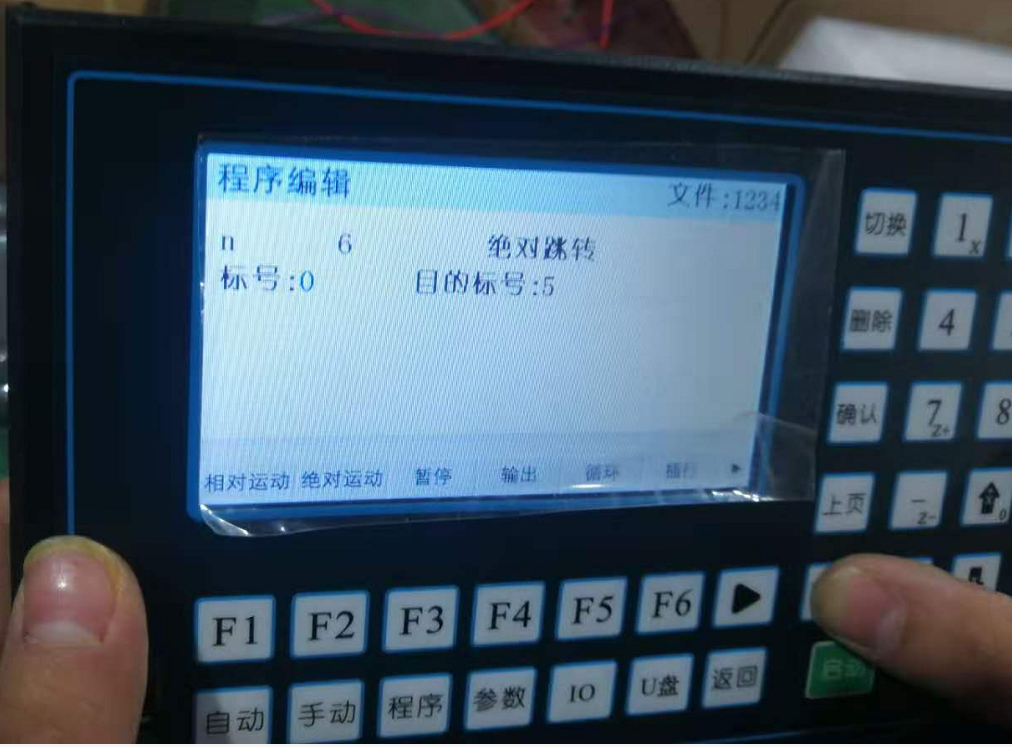

6.****跳轉： 目的標號：5

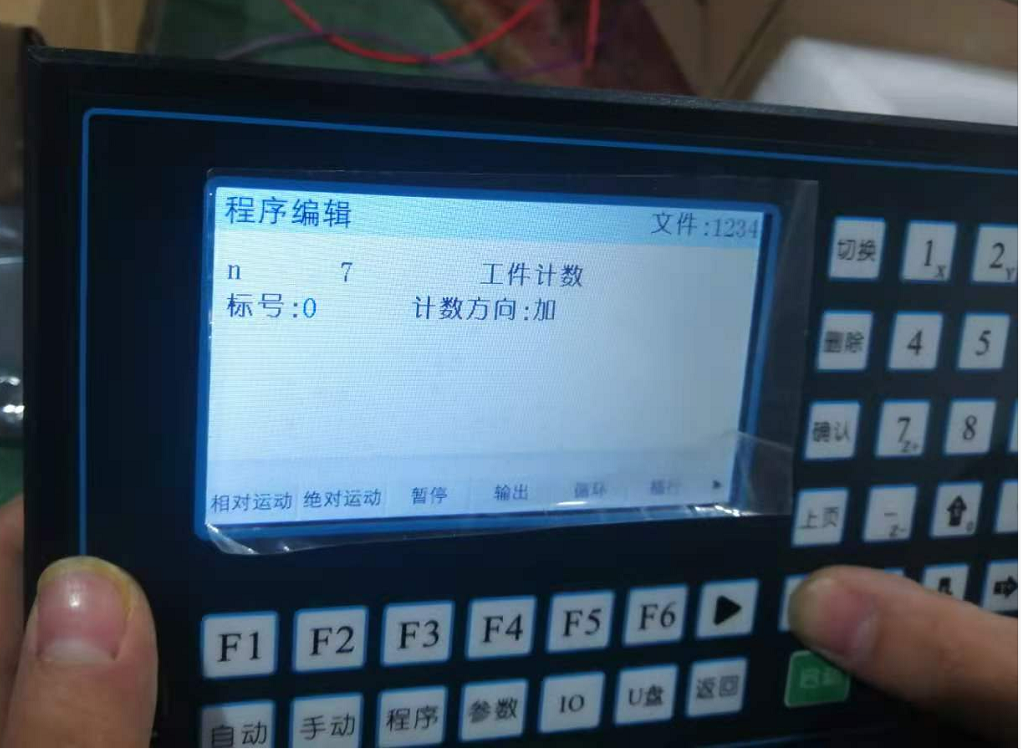

7.工件計數： 計數方向：加
