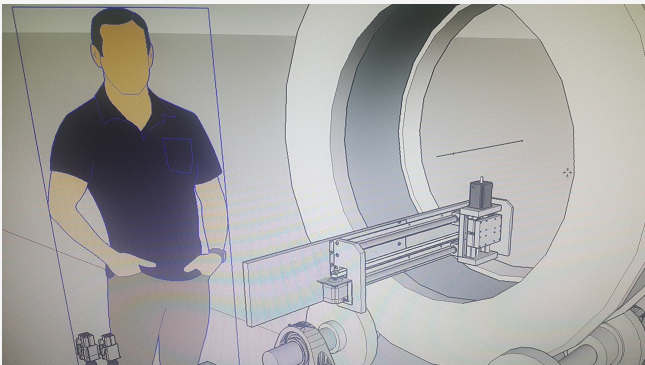

印度尼西亞客戶設計了一個鉆孔設備，需要用到導軌滑臺，電機 驅動器，設備圖稿如下圖：

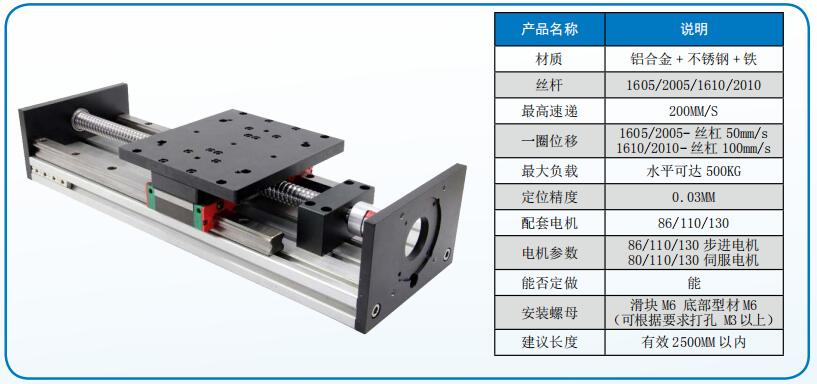

客戶對導軌的帶載要求， Z軸是30KG，Y軸帶載是30KG加上Z軸導軌重量，速度要求不快10mm/s，但是精度要求比較高。 根據客戶的帶載和速度要求，推薦用我司的HBX150系列的導軌，承重能力強。由于速度慢，配2005的絲桿。 導軌的參數如下：
鑒于速度和精度要求，我們給客戶配的是750W伺服電機加5速比的精密減速機，這個既能保證速度，也能保證精度。 3000轉的伺服經過5速比后速度是600轉，一秒10轉，導軌的導程是5mm, 所以電機轉一圈，導軌滑塊能移動50mm.

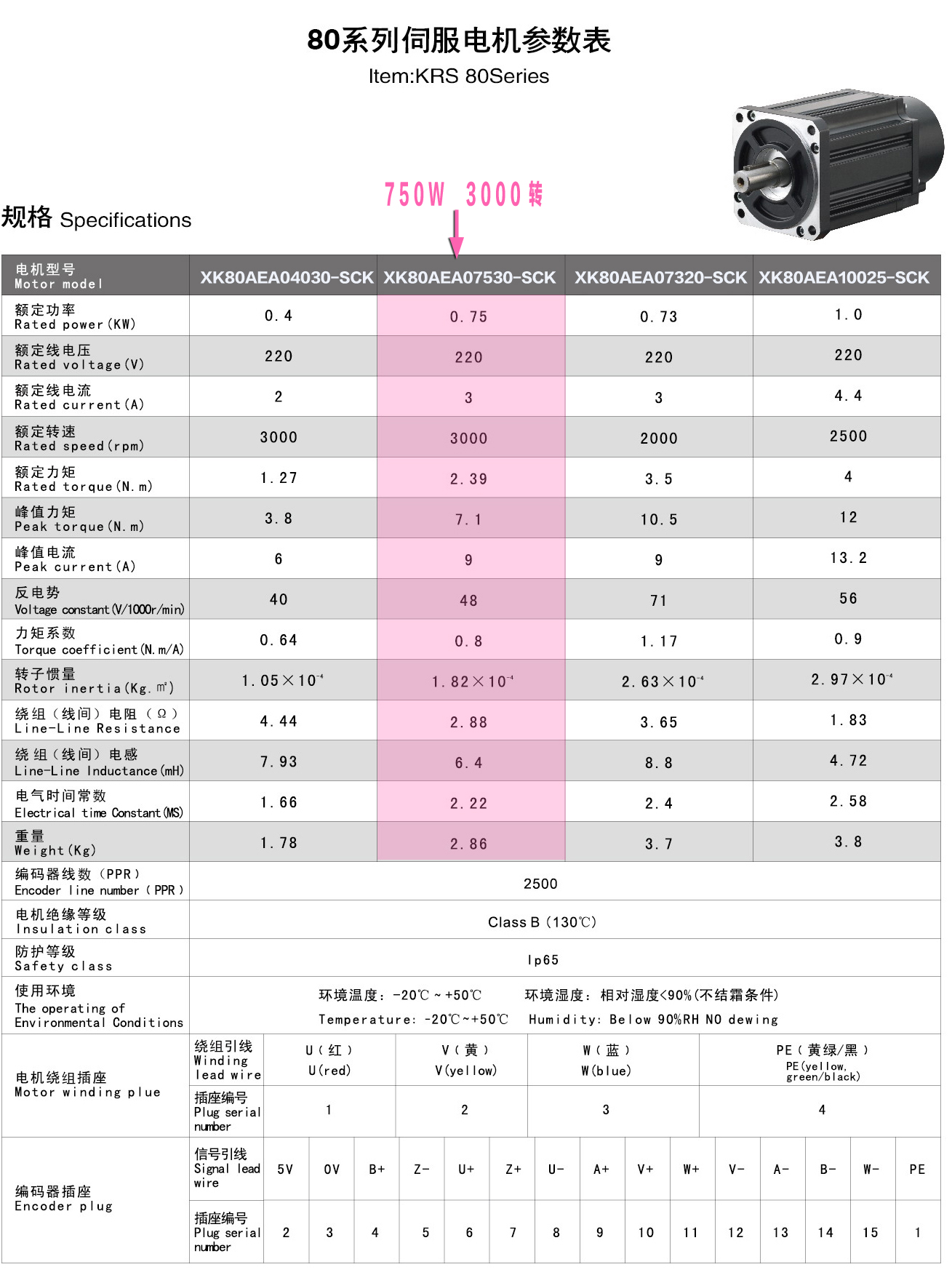

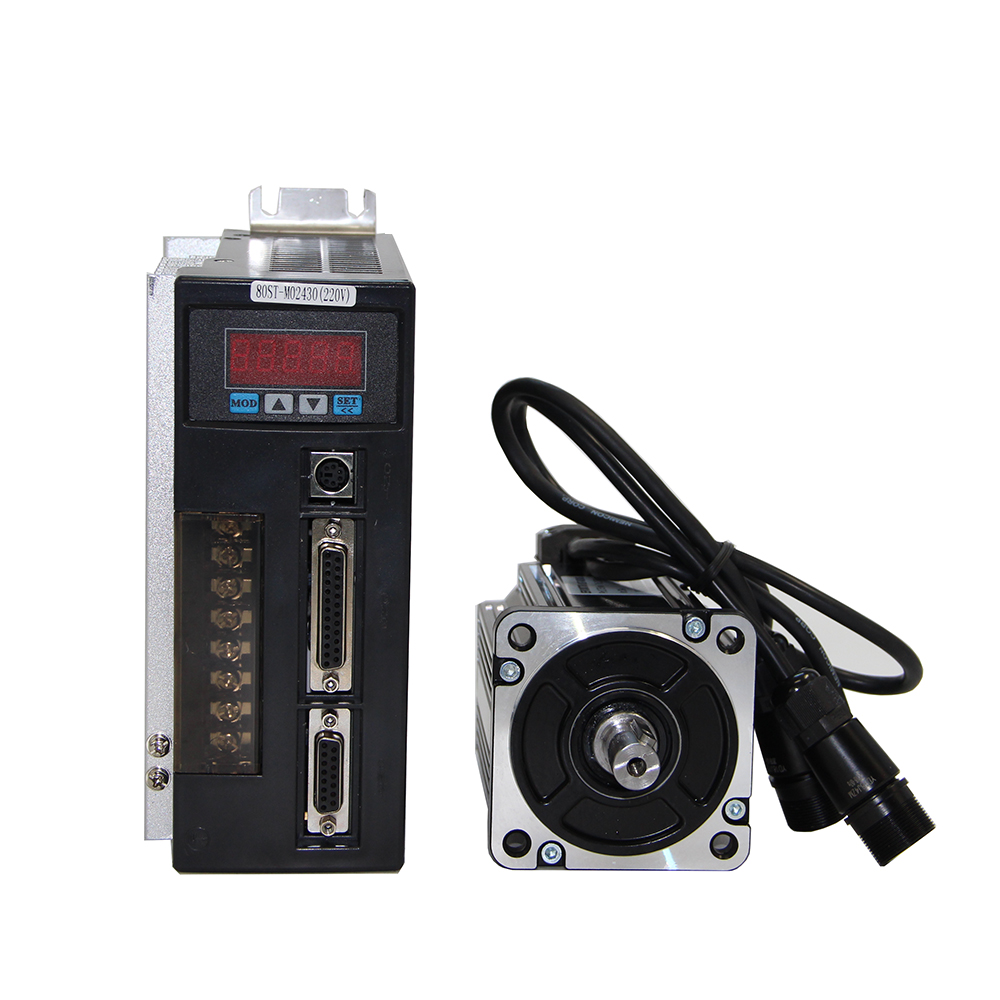

伺服電機是用的我司性能最 好的一款，驅動器是AASD15A，詳細參數如下：

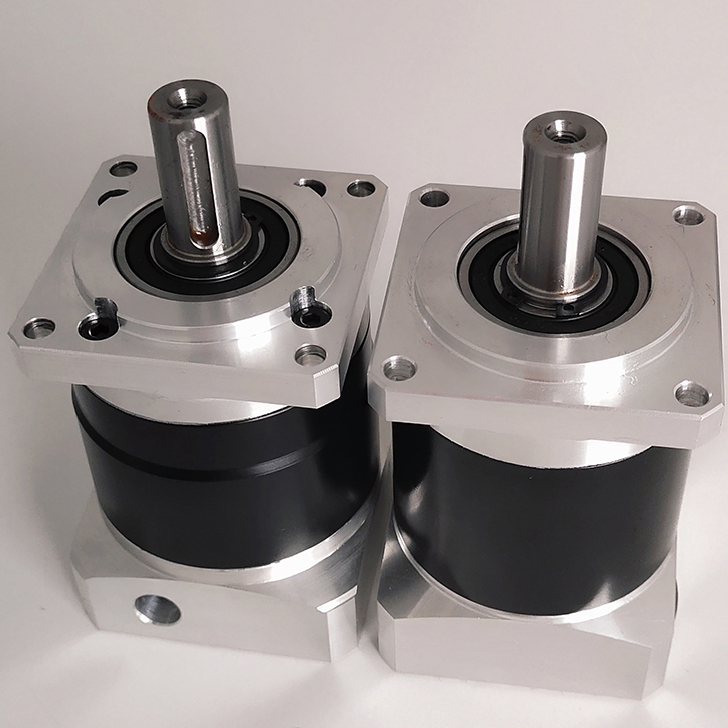

另外，為什么要配上精密減速機？ 精密行星減速機的優點具有高精度、高鋼性、高負載、傳動效率高、高速比、高壽命、低慣性、低振動、低噪音、低溫升、外觀美、結構輕小、安裝方便、定位等特點，對于精度要求高，速度慢，則需要精密減速機來起到傳動作用。 我司有不同系列的精密減速機，如下圖：

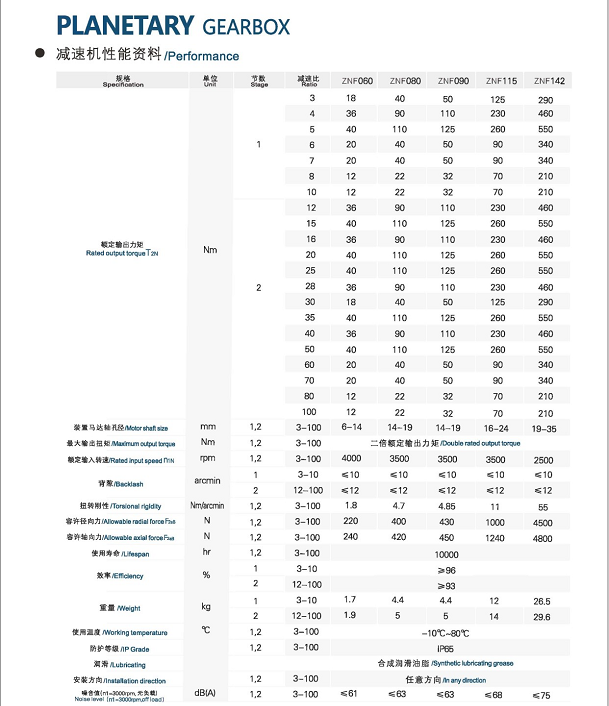

速比和參數詳情如下圖：
時代超群提供電機，驅動器，滾珠絲杠，同步帶導軌十字滑臺配套數控系統服務！ 具體產品詳情可掃下面淘寶店鋪二維碼或微信碼聯系 手機16619946232 肖工
