無刷電機應用領域： 如計算機硬、軟盤驅動，激光打字機棱鏡驅動，錄相機鼓驅動，CD唱機驅動，醫療診斷CT機，治療用高速牙鉆，衛星上太陽能帆板驅動，儀用通風機等。工業自動化設備領域 如工業縫紉機、輕印刷機械、食品加工機械等。

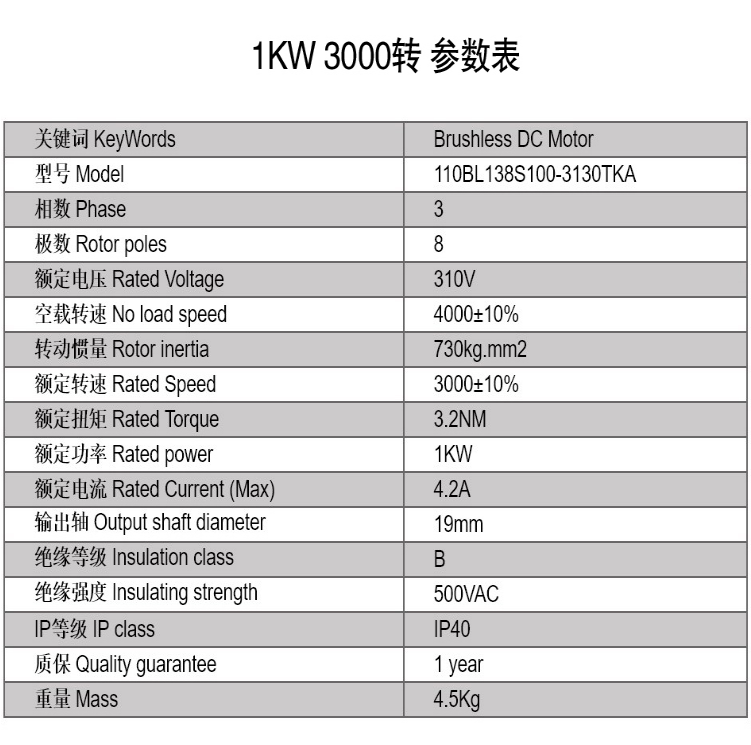

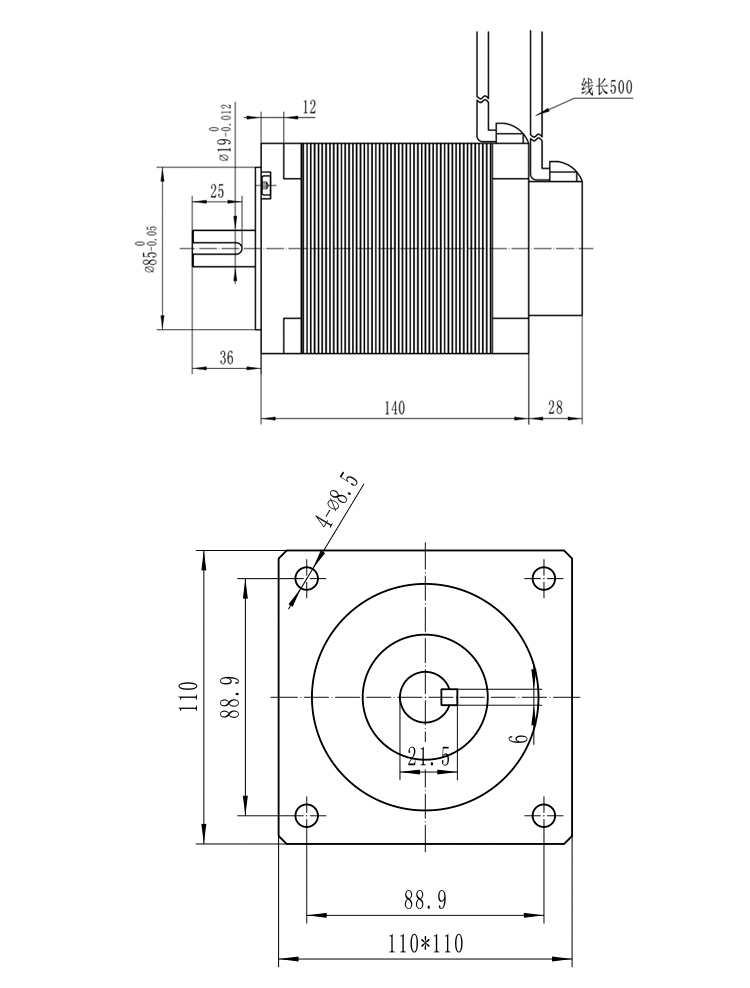

1KW無刷電機的參數表及尺寸圖紙：見下圖：

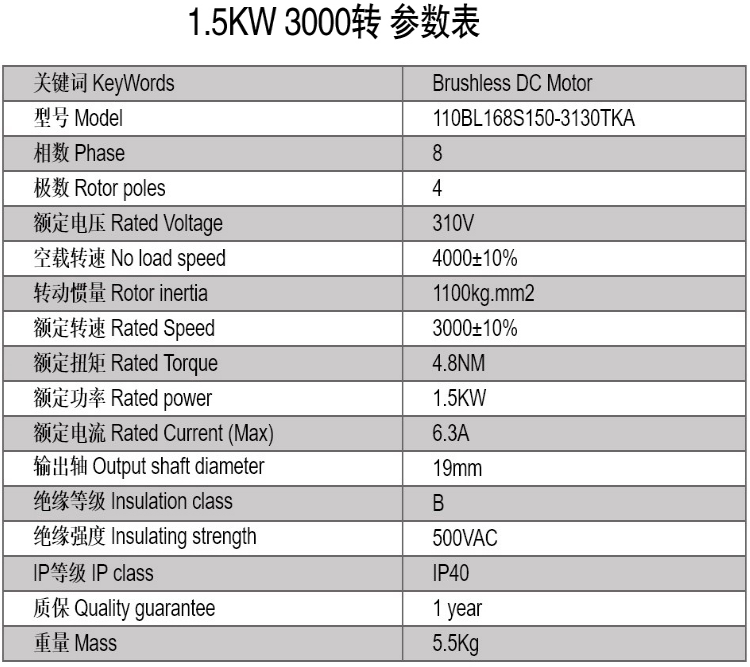

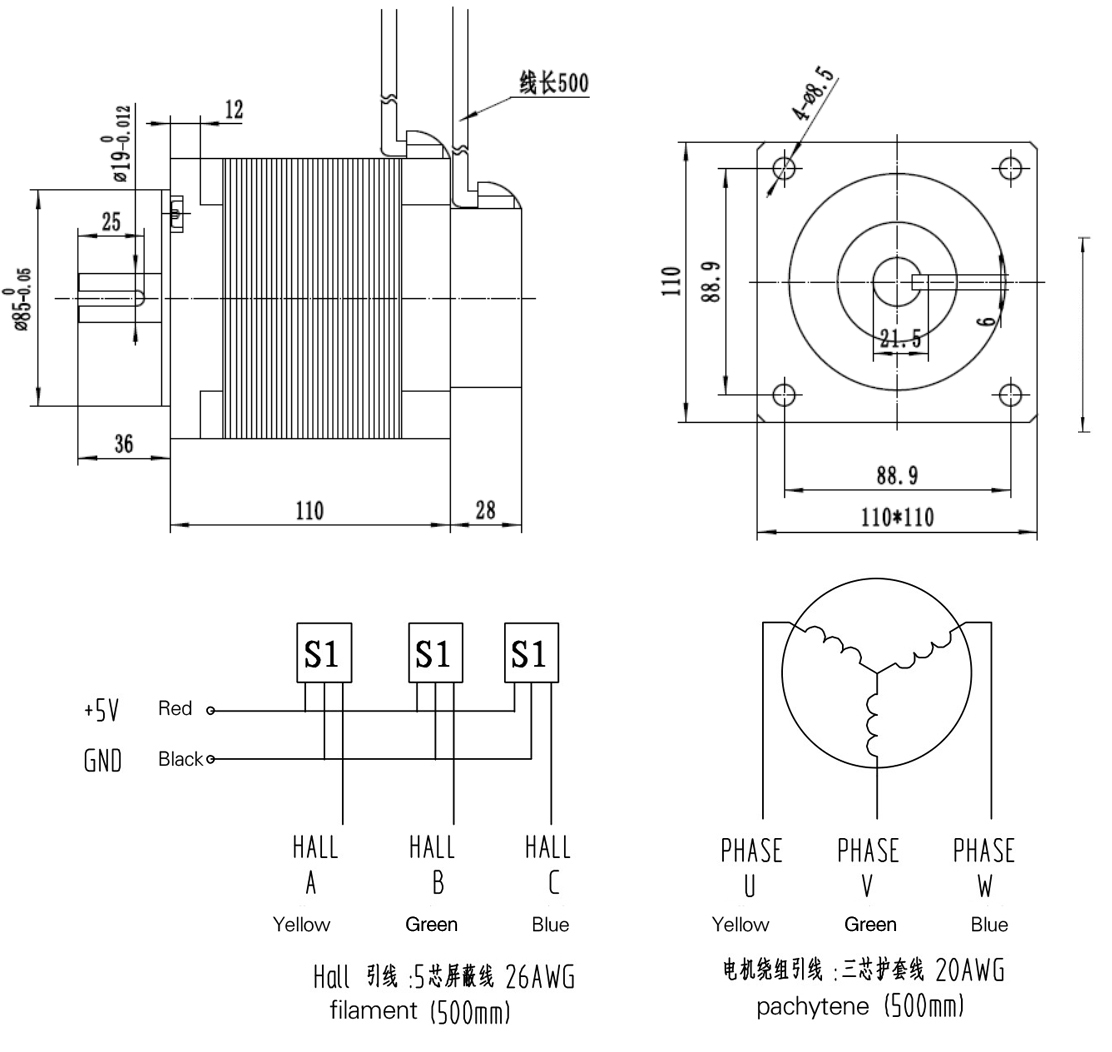

1.5KW無刷電機的參數表及尺寸圖紙：見下圖：

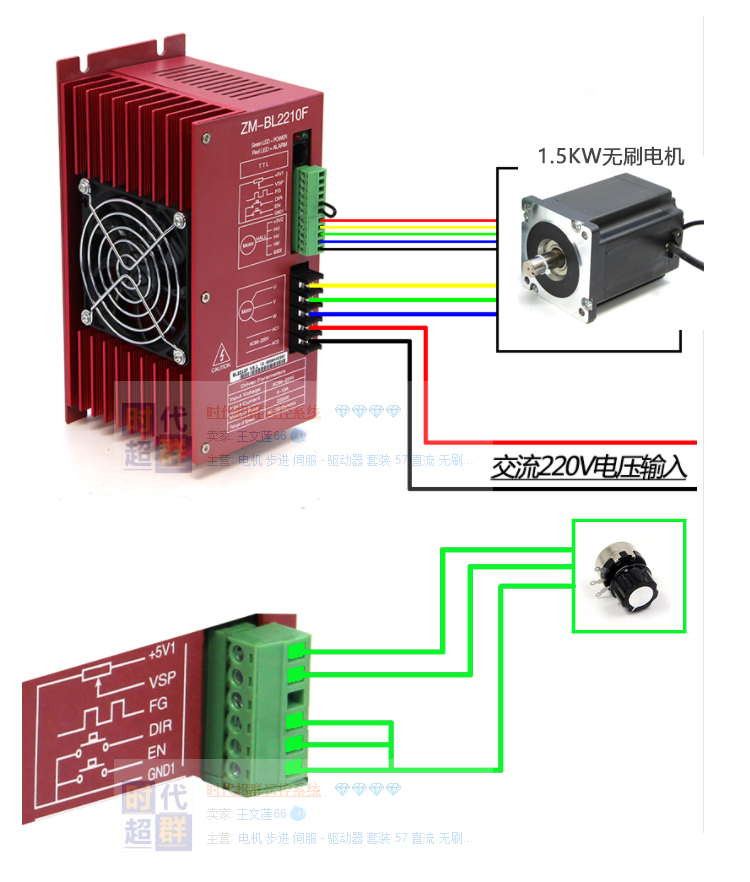

110的無刷電機與高壓驅動器接線

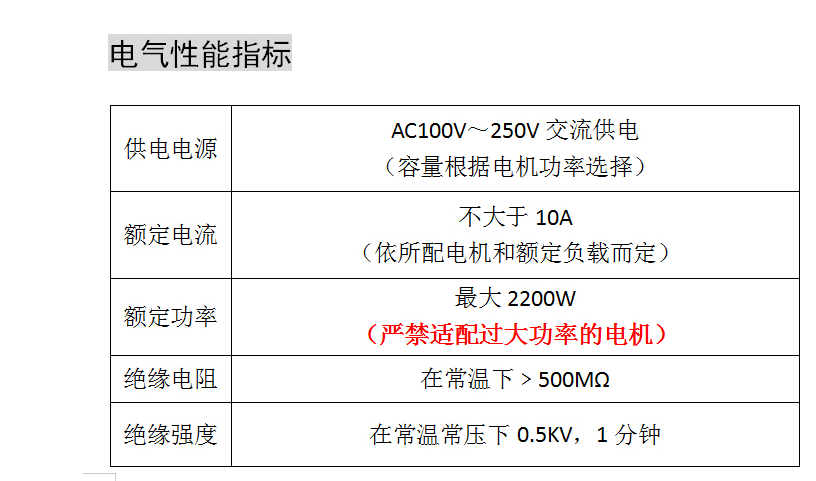

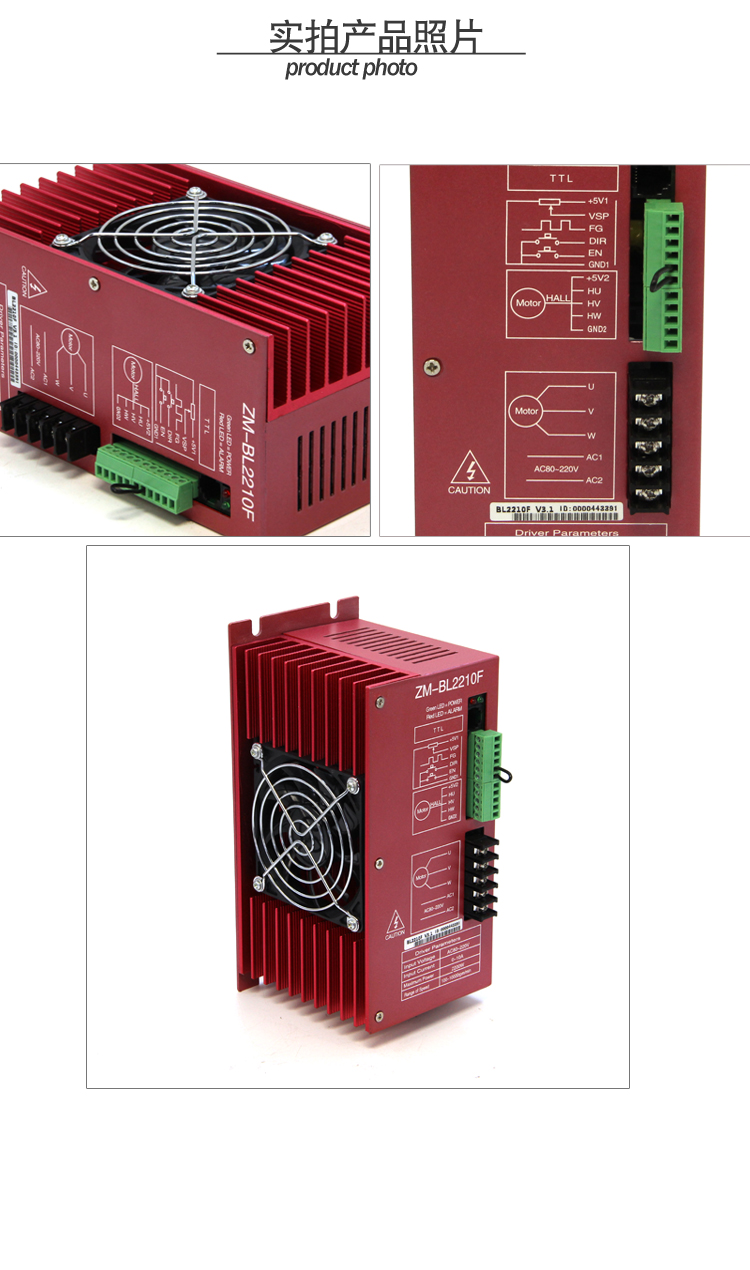

ZM-BL2210F無刷直流電機驅動器是我公司****推出的,針對大功率電機傳動領域的高科技產品。隨著電子技術的高速發展，電子產品的工藝及性能也在不斷的更新提高，本產品使用大規模的集成電路取代原有硬件設計，具有更高的抗干擾性及快速響應等性能。本產品適合驅動峰值電流在10A以下，并具有大電流工作時溫度低的特點。電源電壓在DC310V以內的任意--款高壓有霍爾傳感器的或者無霍爾傳感器的三相直流無刷電機。
控制模式：
1.方波有霍爾速度開環運行
2.方波有霍爾速度閉環運行
3.方波無霍爾速度開環運行
4.方波無霍爾速度閉環運行
5.恒扭矩開環模式運行(嚴禁長時間超負荷運行)6.恒扭矩閉環模式運行(嚴禁長時間超負荷運行)以上功能用戶可根據我司提供的上位機電腦軟件或手持調試器來自行設置。

|
