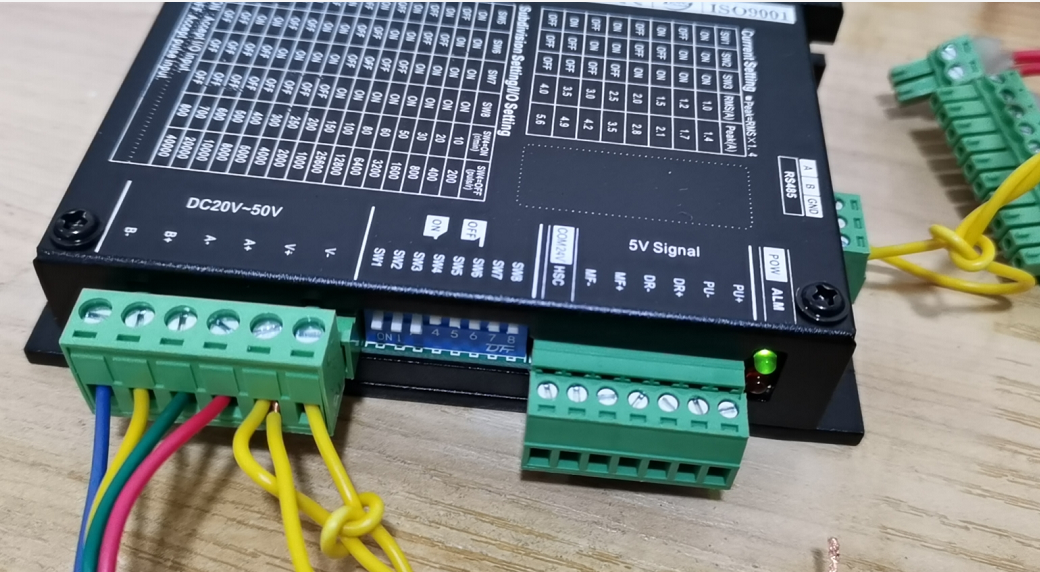

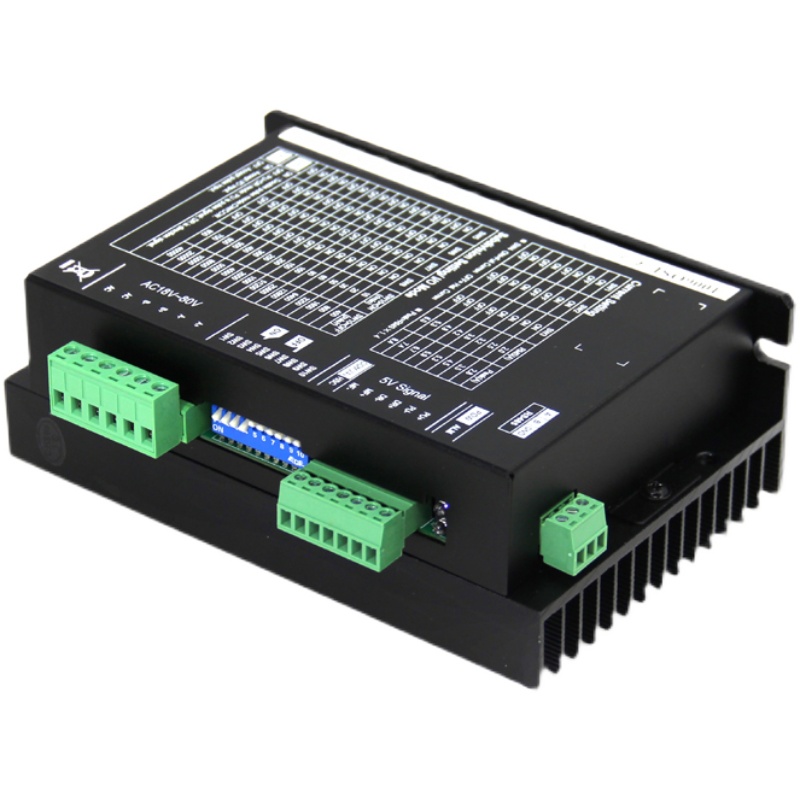

上圖是時代超群新出的驅動器DM542帶485通訊功能控制，是根據市場需求以及發展趨勢而成功研發的一款新型的步進驅動器，采用全新 32 位電機控制專用 DSP 芯片，從而使得電機運行更平穩，不易丟步。接收輸入信號脈沖， 方向和使能輸入。當使用內部位置時，脈沖和方向接口可用于傳感器信號輸入，接受 485 控制運行。將電機的發熱程度和振動幅度降至****，從而更好地提高了機械運轉的加工速度 和精度。工作電壓為 DC20-50V，適配電流 3.0A（峰值 4.2A）以下、外徑 42-60mm的各種型號的二相步進電機。
特點：
全新的32位電機控制專用 DSP 芯片；
可驅動60系列及以下系列的步進電機；
脈沖信號最 高響應頻率可達200Kpps：
光電隔離信號輸入；
高轉速，高轉矩，高節能；
具有過流，過壓等保護。
參數 | 最小值 | 典型值 | 峰值 | 單位 | 連續輸出電流 | 0 | 3 | 4.2 | A | 輸入電源電壓 | +20v | -- | 50v | Vdc | 脈沖頻率 | 0 | -- | 200 | KHZ | 輸入信號電流 | 7 | 10 | 20 | MA |
絕緣電阻 | 500 | -- | -- | MΩ |
冷卻方式 | 自然風冷卻或強制冷卻 | 使用環境 | 介質環境 | 無腐蝕性氣體或塵埃等，不可再含有放射性物質，磁場 以及真空等特殊環境中使用 。 | 溫度 | 0--- +50℃ | 濕度 | 85％以下(無結露) | 保存溫度 | -20℃--80℃ | 重量 | 約 200 克 |

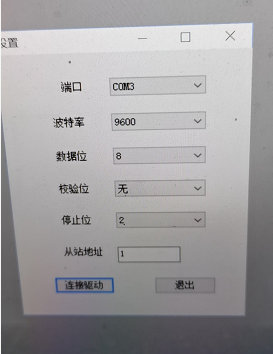

在實際使用過程中，用485通訊控制電機時，需要連接電腦，且撥碼開關SW4應該撥到ON狀態 連上電腦后使用軟件進行參數設置。 首先把波特率9600設置好，如下圖所示：

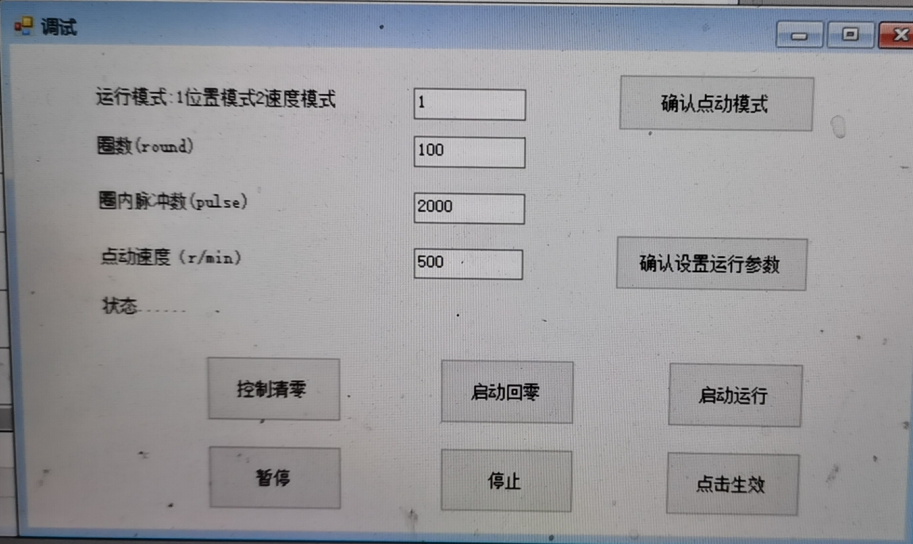

接下來設置如下圖的各種參數。
