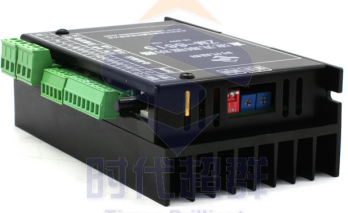

無刷直流 功能: l 高集成度高可靠性無刷直流(BLDC)電機控制器 l 三相全橋,PWM斬波方式 l 閉環穩速,大負載時電機仍能保持轉速 l 純硬件設計,高速度,高抗干擾能力 l 周波限電流方式,保護更加精確快速 l 低發熱,大功率 主要功能 l 欠電壓(≤13V)、過熱(>150℃)自動保護 l 堵轉保護時間1-13秒可調 l 霍爾錯誤保護 l 輸出限流線性可調:1-15A l 支持內置電位器、外接電位器、模擬電壓和PWM調速 l 帶有使能功能 l 帶有速度反饋信號輸出 l 帶有EABS電子剎車功能 l 具有緩啟動功能,避免電流過沖,有效保護電機 名稱 說明 正/負極 直流電源輸入,24-60V U,V,W 電機線 H+,H- 霍爾電源線,僅限霍爾使用 Hu,Hv,Hw 霍爾信號線 FG 速度反饋信號 ER 錯誤輸出 BK 剎車,懸空或高電平時為正常,低電平剎車 DR 方向,懸空或高電平時為正轉,低電平反轉注① EN 使能,懸空或高電平時為正常,低電平待機 V- 外接調速參考地 Ve 外接調速信號,可外接電位器、模擬電壓或PWM注② V+ 外接電位器調速正極,不使用時懸空。 電源燈 電源指示,上電后長亮 VSP-RJ 內部電位器調速,順時針旋轉0-**** VSP撥碼 內外部調速切換,ON:內部 OFF:外部 VSP-RJ 內部電位器調速,順時針旋轉0-**** Decay 混合衰減模式,可適當改善噪音 問題 1.問:初次使用該控制器,如何能盡快上手? 答:正確接好電源線、電機相線、霍爾線后,保證電機空載且其它接口懸空,使用內部調速,緩慢加速。電機正確轉動后,再依次測試使能、方向、外接調速等功能。如對本產品不熟,初次使用應做好測試后,再安裝到實際場合使用。 2.問:電源接反有何影響? 答:會立即燒毀驅動器。 3.問:上位控制信號電壓****是多少V? 答:調速信號****電壓為5+0.2V,使能和方向控制接口****電壓為24+2V,超過此電壓會導致驅動器燒毀。 4.問:驅動器長時間工作后外殼比較熱,正常嗎? 答:正常,在常溫下,長時間工作外殼達到90度不會對性能有影響。 5.問:電源指示燈亮,但電機不轉且抖動,是什么原因? 答:可能是相線與霍爾線有錯誤,請按照電機說明書正確接線后重新通電測試。 6.問:用此控制器,能否將我的電機轉速調到6000? 答:無刷電機的****轉速是電機本身的參數,控制器能將電機控制在0至****速。 7.問:我手上已經有電機,購買此驅動器后如何接線 答:必須先確定手上電機的相線和霍爾線定義后才能接線,如不確定,需向電機廠家詢問。不正確的接線會導致驅動器損壞。 8.問:想在此驅動器上加些功能或做新產品開發,是否可以? 答:可以,請聯系我公司。


|
