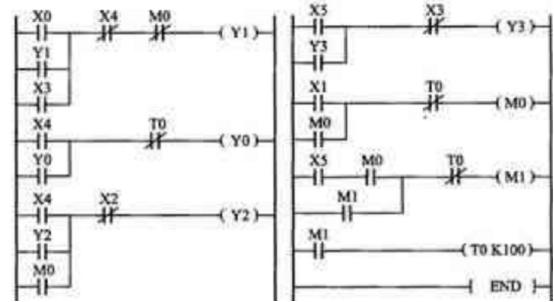

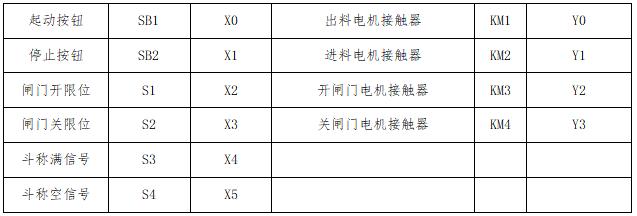

控制要求 按起動按鈕后，上輸送帶電機（進料電機）M3得電，上輸送帶運轉，開始向斗秤進料。當斗秤中的原料達到設定重量，料位開關S3動作，切斷M3，停止進料，同時接通下輸送帶電機M4（出料電機）和開閘電機M1，使下輸送帶運轉，斗秤閘門打開，將料輸出至下傳送帶。當閘門完全打開，碰撞閘門上限位開關S1，切斷M1。 當斗秤中原料下完，料位開關S4動作，關閘電機M2得電，關閉閘門，當閘門完全關閉，碰撞閘門下限位開關S2，切斷M2，接通M3，料倉重新開始下料。 按停車按鈕時，應等斗秤中的原料下完，再延長10s，待傳送帶上的原料輸送完畢，才切斷電源。
|
