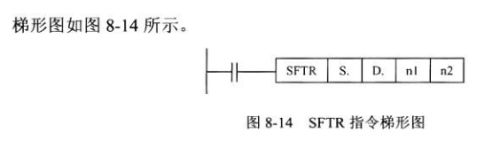

左位移指令（SFTL）和右位移指令（SFTR）兩種

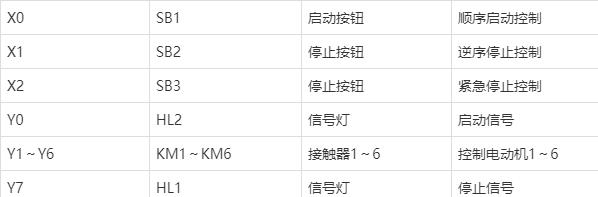

位移指令用的最多的就是用來進行順控程序的編程。 用按鈕控制6臺電動機的啟動停止。當按下啟動按鈕SB1時，啟動信號燈（Y0）亮，而后每隔5s順序啟動一臺電動機，直到6臺電動機全部啟動，啟動信號燈滅。當按下停止信號SB2時，停止信號燈（Y7）亮之后，每隔3s逆序停止一臺電動機，直到6臺電動機全部停止后，停止信號等滅。如果在啟動過程中按下停止按鈕，則每隔3s逆序依次停止已經啟動的電動機。按急停按鈕SB3，則全部電動機立即停止。

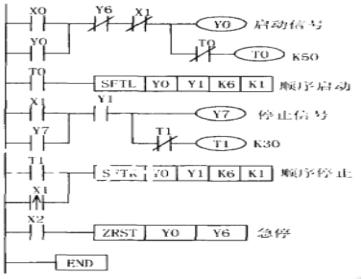

按下停止按鈕X1，Y7得電自鎖，停止報警信號燈亮。定時器T1得電延時，X1上升沿接點執行一次右移，將Y0的0左移到Y(jié)6，Y6=0，第6臺電動機立即停止。T1每隔3s發一個脈沖執行一次右移，使Y6~Y1依次失電，即每隔3s停止一臺電動機，當Y1=1，最后一臺電動機停止后，Y1常閉接點斷開Y7和T1線圈，停止報警信號燈HL2滅，停止過程結束。 如果在啟動過程中按下停止按鈕X1，則X1常閉接點斷開Y0線圈，Y0=0，接通停止信號，同時進行一次右移，逆序停止一臺電動機，T1每隔3s 發一個脈沖執行一次右移，逆序依次停止已經啟動的電動機。 按下急停按鈕X2,Y0~Y6全部復位，所有電動機全部立即停止。
|
