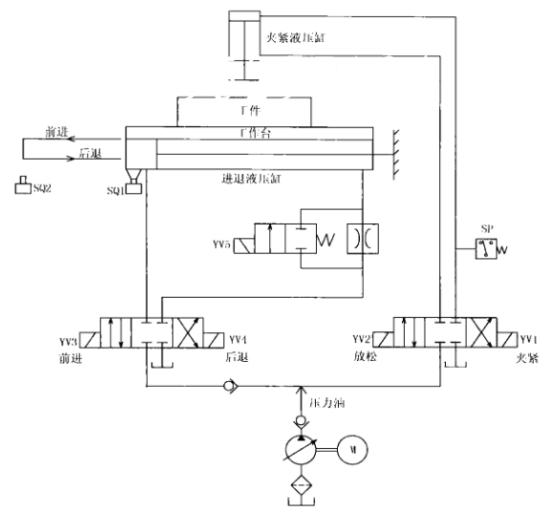

一液壓動力臺如圖所示，其動力加工過程如下：工人將待加工工件放到工作臺上，按下啟動按鈕，電磁閥YV1得電，夾緊液壓缸活塞下行；將工作夾緊壓時壓力繼電器SP動作，YV1失電，YV3得電，工作臺前進，進行工作加工；當工作前臺進到位，碰到限位開關SQ2時YV3失電，停止2s，YV4和YV5同時得電，工作臺快速退回到原位碰到限位開關SQ1，YV4和YV5同時得失電，工作臺停止，YV2得電，夾緊液壓缸活塞上行，工件松開時壓力繼電器SP接點復位。工人將已加工工件取出，完成一個工作循環。

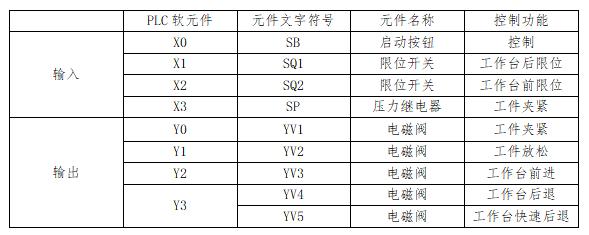

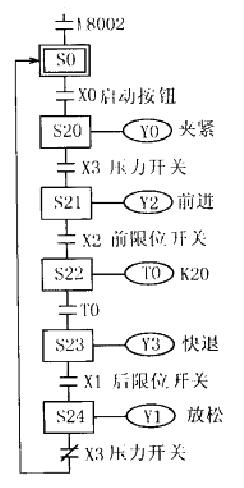

如圖所示，初始狀態，PLC運行時，初始化脈沖M8002使初始狀態步S0置位，工人將待加工工件放到工作臺上，按下啟動按鈕X0，S20 置位，Y0=1，電磁閥YV1得電，夾緊液壓缸活塞下行，將工件夾緊時壓力開關X3動作，S21置位，Y2=1，YV3得電，工作臺前進，進行工件加工，當工作臺前進到位，碰到限位開關X2時S22置位，定時器T0得電停留2s，S23置位，Y3=1，YV4和YV5同時得電，工作臺快速退回到原位碰到后限位開關X1，S23置位，Y1=1，工作臺停止，YV2得電，夾緊液壓缸活塞上行，工件松開時壓力繼電器X3復位，常閉接點閉合轉移到初始狀態步S0。工人將已加工工件取出，完成一個工作循環。 |
