邏輯異或指令WXOR(D)WXOR(P)指令的編號為FNC28。它是對源操作數位進行邏輯異或運算。
實例:

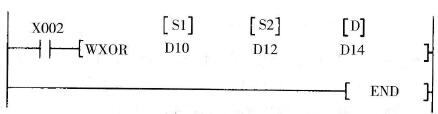

邏輯字“異或”指令的說明如圖5-29 (c)所示。當X2主ON時,[S1]指定的D10和[S2]指定的D12內數據按各位對應,進行邏輯字“異或”運算,結果存于[D]指定的元件D14中。邏輯字“異或”指令除了有WXOR形式外,還有DWXOR,WXORP和DWXORP三種形式。
