一、適配電機：DC310V 1800rpm 1kW 4對極無霍爾直流無刷電機及其他DC310V無霍爾直流無刷電機

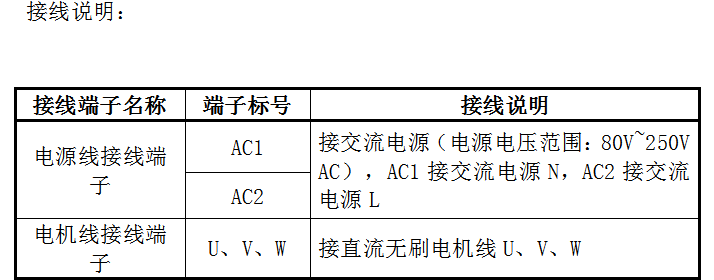

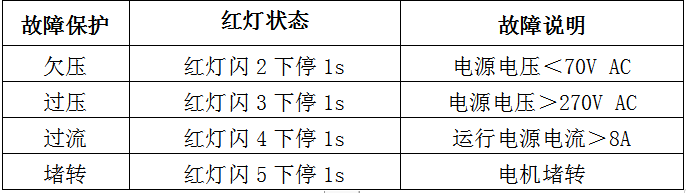

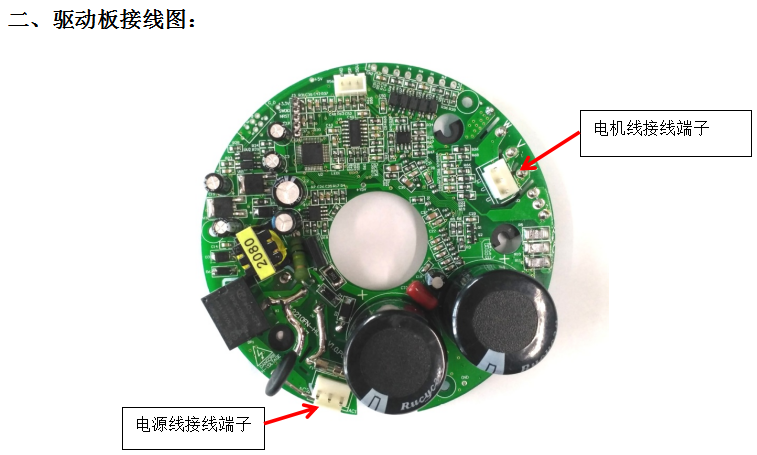

控制端口說明： 1、VSP調速（+5QV與GND相關聯(lián)，為同一電路）： ② R55電阻不拆，上電全速運行； ②R55拆掉，可接電位器進行調速。（調速區(qū)間0.15V-4.8V） （注：以下端口的地皆為G_D，與調速口的GND不是同一個地） 2、X1：X1接地，電機帶剎車停轉；不接地，電機運行。 3、FG：電機速度脈沖輸出，可通過測量此信號的頻率，再換算成電機的實際轉速。 4、DIR：DIR接地，電機反轉；不接地，電機正轉。 5、EN：EN接地電機不轉，紅燈常亮；EN不接地，電機運行。 6、ALM：驅動器保護時ALM口輸出低電平，正常高電平。 三、操作說明： （1）按上述接線說明接上電機線、電源線、控制信號線； （2）上電，調速電位器調至****值，電機運轉，約10s后電機達全速； （3）斷電，電機停止。 （4）驅動板具有欠壓、過壓、過流、堵轉等故障保護功能，當故障保護后，電機停止，線路板上紅燈閃爍，須斷電排除故障重新上電才能正常運行。故障保護說明如下表所示：
