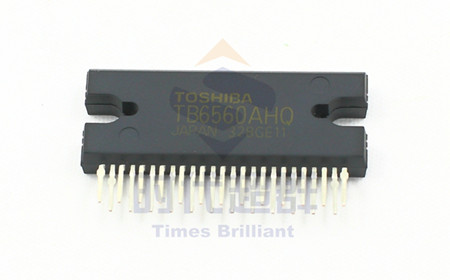

東芝TB6560AHQ步進電機驅動器芯片，通過采用BICD工藝將低電阻與高許可損耗封裝相結合，使其與其它同類產品相比能夠極大減少熱量的產生，還能支持使用時鐘輸入控制的無微控制器應用環境下的微步驅動。

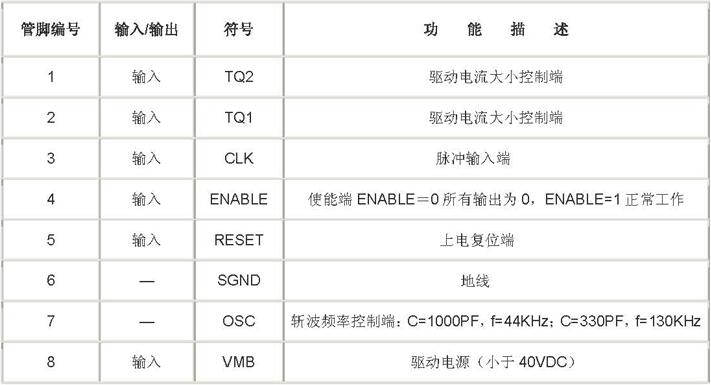

TB6560AHQ使用說明 TB6560AH是東芝公司主推的低耗能、高集成兩相混合式步進電機驅動芯片，配合簡單的外圍電路即可發出高性能的驅動電路。 一、特性: ●雙全橋MOsrET驅動 ●耐壓40v ●電流3.5A(峰值) ●具有整步、1/ 2細分、1/8細分、1/ 16細分運行方式可供選擇 ●內置溫度保護及過流保護 ●采用HzIP25封裝外 ●外圍電路簡單 二、管腳說明:

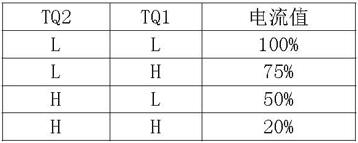

1、TQ2: 自機力矩控制端，既可以選擇工作電流，又可以在電機不轉時作伴電 流鎖定功能 2、TQ1：

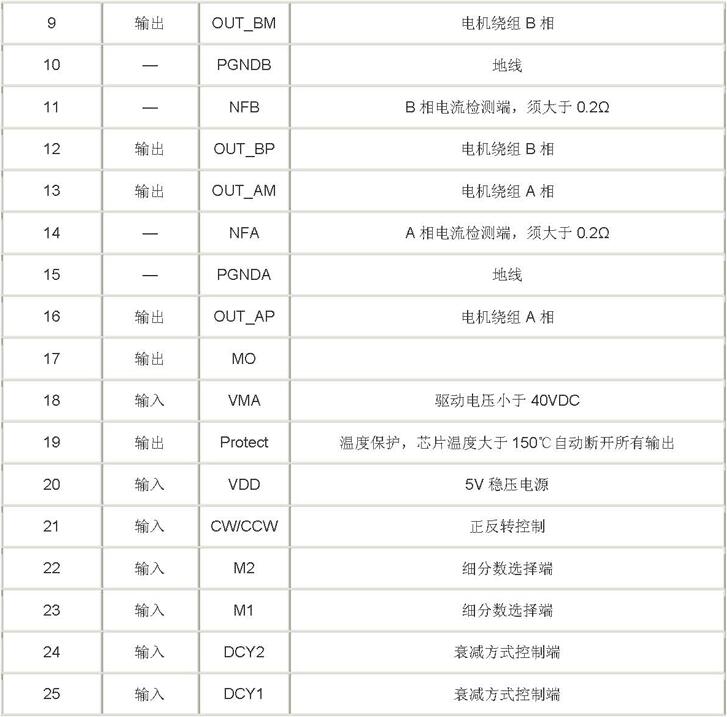

3、CLK: 輸入脈沖 4、ENABLE: 使能端 5、RESET:. 上電復位 6、地線 7、OSC: 斬波頻率控制端: C=1000PF， f=44KHz; C=330PF， f=130KHz 8、VH: 驅動電壓小于40VDC 9、MB:電機繞組B相 10、地線 11、RB: B相電流檢測端，須大于0.2Ω 0.2Ω/1W=2.5A 0.22Ω/1W=2.0A 0.3Ω/1W=1.5A 0. 35Ω/1W=1.25A 0.47Ω/1W=1A 12、MB-:電機繞組B相 13、MA:電機繞組A相 14、RA: A相電流檢測端，須大于0.2Ω 0.2Ω/1W=2.5A 0.22Ω/1W=2.0A 0.3Ω/1W=1.5A 0. 35Ω/1W=1.25A 0.47Ω/1W=1A 15、地線
16、MA-:電機繞組A相 17、空 18、VH:驅動電壓小于40VDC 19、TSD: 溫度保護，芯片溫度大于150°C自動斷開所有輸出 20、VCC:5V穩壓電源 21、DIR:正反轉控制 22、M2:細分?jǐn)?shù)選擇端 23、M1:細分?jǐn)?shù)選擇端
24、PFD2: 衰減方式控制端 25、PFD1: 衰減方式控制端

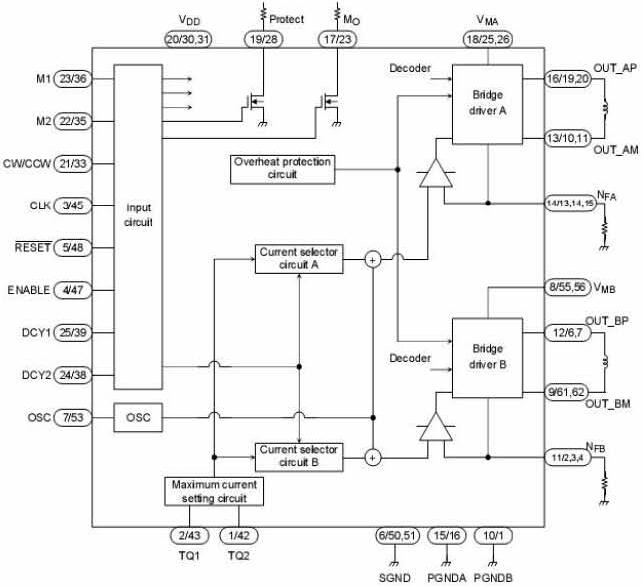

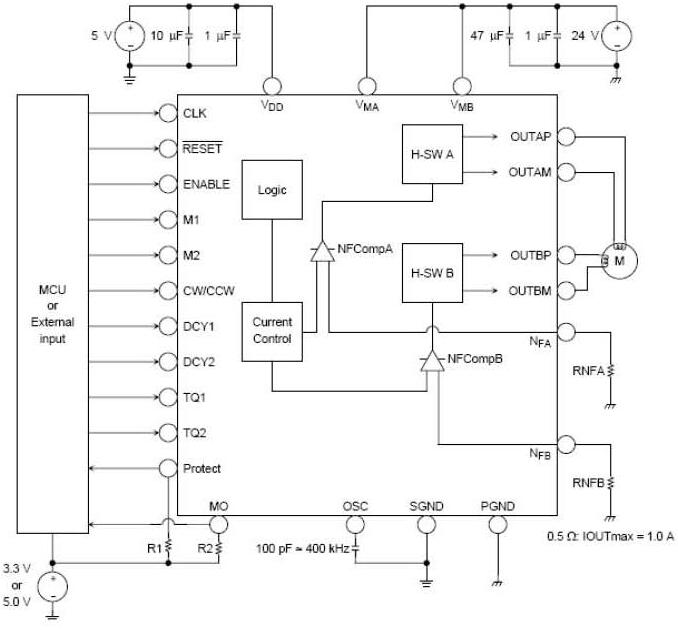

斬波頻率說明: 電容值: 450P 慢衰減: 2細分 斬波時間: 40us 占空比(高一低): 4- -36 快衰減: 16細分 斬波時間: 40us 占空比(高一低): 20- -20 電容值: 150P 慢衰減: 2細分 斬波時間: 15us 占空比(高-低): 1.5-13. 5 快衰減: 16細分 斬波時間: 15us 占空比(高-低): 7.5- 7.5 三、原理圖

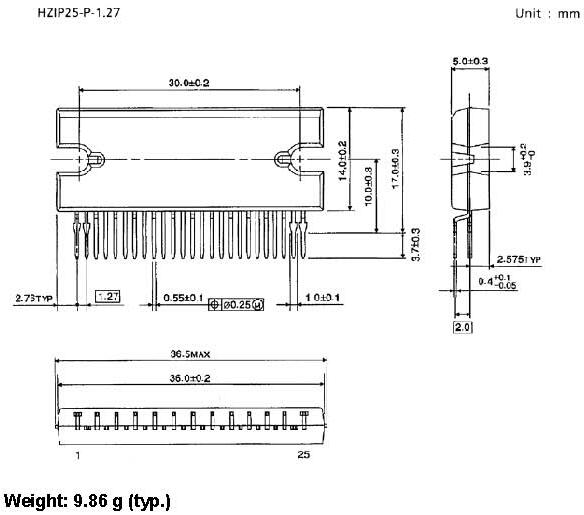

四、封裝圖
