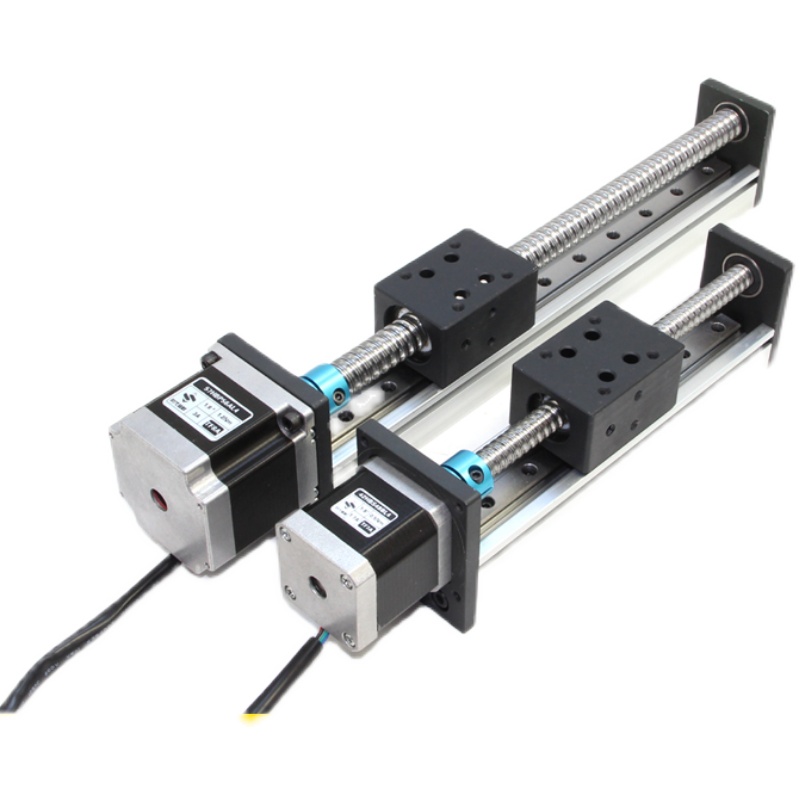

步進電機配滾珠絲桿應用于焊接擺動器 市場中焊接擺動器分直擺和鐘擺,主要是驅動步進電機來帶動滾珠絲桿,實現焊槍沿焊縫方向左右或者角度精確擺動。 客戶自己改裝焊接擺動器,選用CBX1204滾珠絲桿,定制有效行程5mm,根據客戶要求實際應用擺動2mm就可以。 針對客戶需求,為客戶定制超短5mm滾珠絲桿,定制見下圖,該款滾珠絲桿可以加裝步進電機,如步進電機選用雙出軸型則電機尾部可加裝手輪,實現手控?cái)[動,更加方便。 CBX滾珠絲桿: 時代超群CBX系列線性滾珠絲杠直線導軌滑臺,水平載重50kg,垂直載重10kg,定位精度0.03MM,有效行程可訂做,最長可做到1500mm,絲桿規格1204、1605、1610可選,可以加裝手輪,也可以搭配42/57步進電機、無刷電機,60閉環伺服電機等。
57步進電機套裝: 時代超群兩相混合式步進電機57HBP56AL4,步距角1.8° 扭矩1.2N.m,電流3A,機身高56MM,出軸長22mm,軸徑Φ8MM,此款步進電機結構簡單、可靠性高、經濟耐用。 配套驅動器DM542,是我公司采用自主研發的高性價比的細分驅動器,特別適合大批量低成本用途,同時具有優越的性能。由于采用了三態控制技術,比市面上大多數驅動器的電機噪音和電機發熱均有明顯改善。此驅動器的細分多達十五種,SW4 可設置靜止半流,極大地減小了電機發熱。具有更寬的電流和電壓。電機發熱和噪音也明顯改善,高速性能也較大提升,驅動器的尺寸也較小。
|
