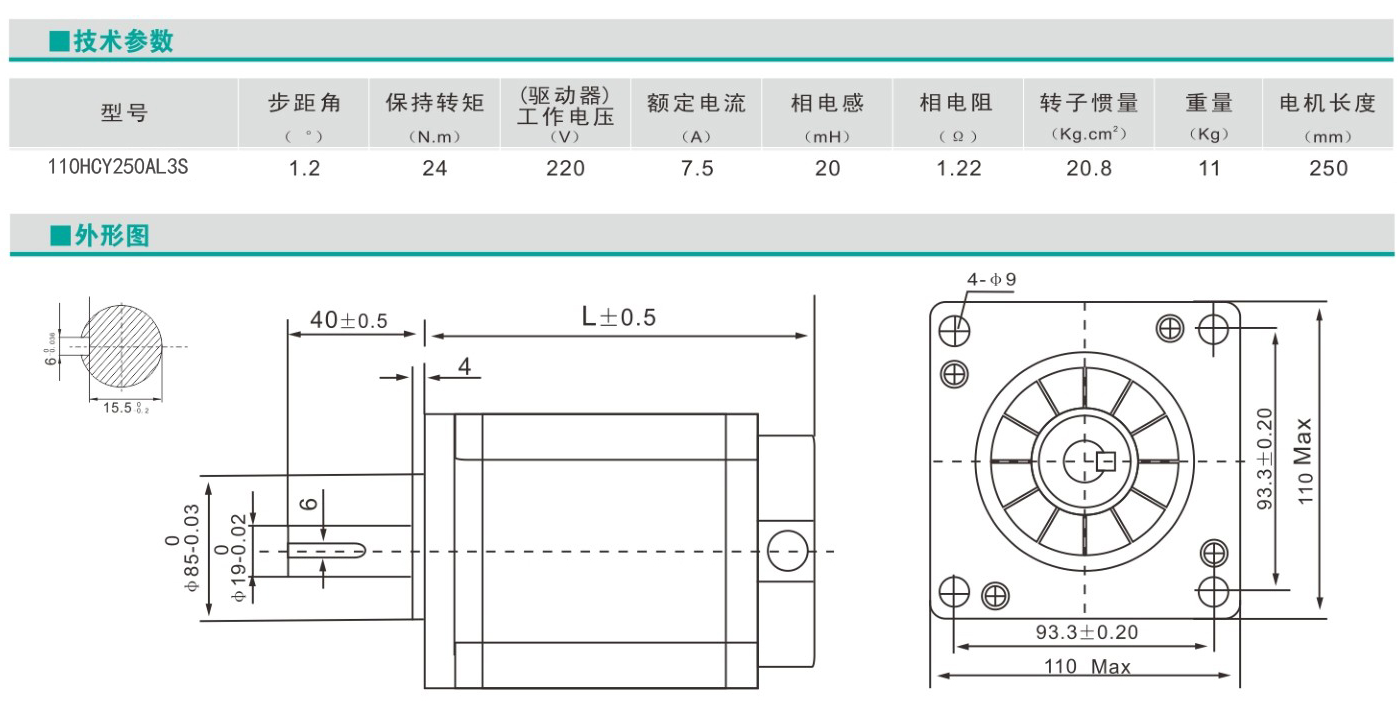

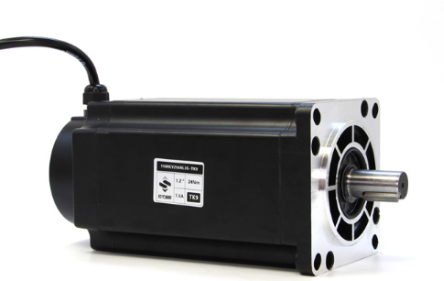

上圖為110HCY250AL3S-TK0三相高壓步進電機，步距角1.2 扭矩24Nm 電流7.5A 機身長250 軸徑直徑19 軸長40 止口85，其中軸徑和軸長可根據客戶要求定制，該電機性能穩定，精度高，高轉速大扭矩，結構簡單，主要應用在機床，機械手，掃描設備，工業生產線等。 具體參數尺寸圖如下：

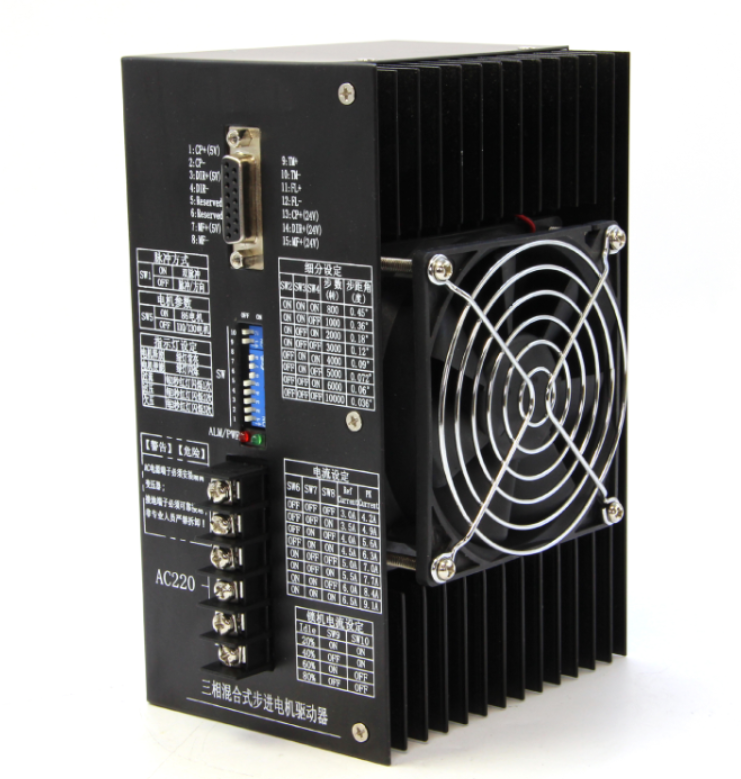

搭配ZD-3HE2291三相混合式步進電機驅動器空載轉速兩千多轉，是我公司基于全新一代32位DSP 的高性能數字式步進電機驅動器，具有以下技術特性：
驅動器內部采用交流伺服電流控制原理，大大改善了輸出電流的響應特性，獨特的電路設計，優越的軟件算法處理，使電機運行平穩性、噪音、震動等方面具有優越的性能，平滑、精確的電流控制技術使電機發熱大大的減低； 驅動器線電壓始終保持高壓輸出（325V），使步進電機高速運轉時仍能保持高轉矩； 具備短路、過壓、欠壓、過熱等完善的保護功能，具有良好的可靠性； 具備掉電相位記憶功能，適合于特定應用中對初始相位的特殊需要； 具備電機鎖機電流分4 檔可調，降低電機靜止狀態下的發熱量； 有8 種細分可供選擇，最小步距角0.036 o,滿足您的精確控制需要； 輸出電流有8 檔可選，適配電流在6.5A 以下多種型號的電機 此款驅動可以搭配110/130系列三相步進電機使用，下面推薦110系列步進電機 | 步進電機型號 | 步距角° | 電機電流(A) | 電機扭矩(N.m) | 相電阻(Ω)
| 相電感(mH)
| 機身長度(L)mm | 重量 | | 110HCY137AL3S | 1.2° | 4.3 | 8 | 1
| 11.9
| 137 | 5.5 | | 110HCY160AL3S | 1.2° | 5.8 | 12 | 0.76
| 11.5
| 160 | 7.1 | | 110HCY185AL3S | 1.2° | 6 | 16 | 1.28
| 19
| 185 | 8.8 | | 110HCY220AL3S | 1.2° | 6.8 | 20 | 1.24
| 22
| 220 | 11 | | 110HCY230AL3S | 1.2° | 6.8 | 22 | 1.2
| 22.2
| 230 | 12 |
