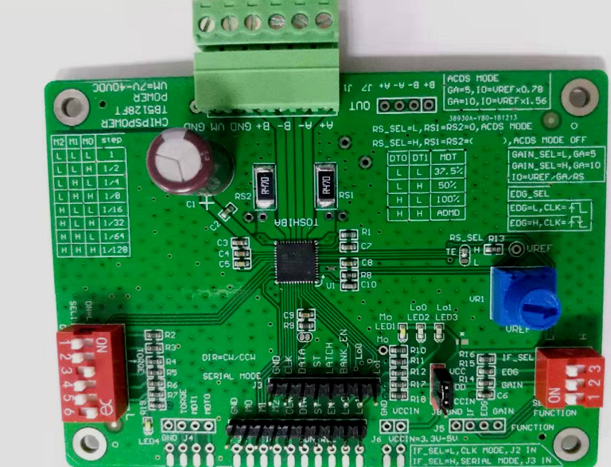

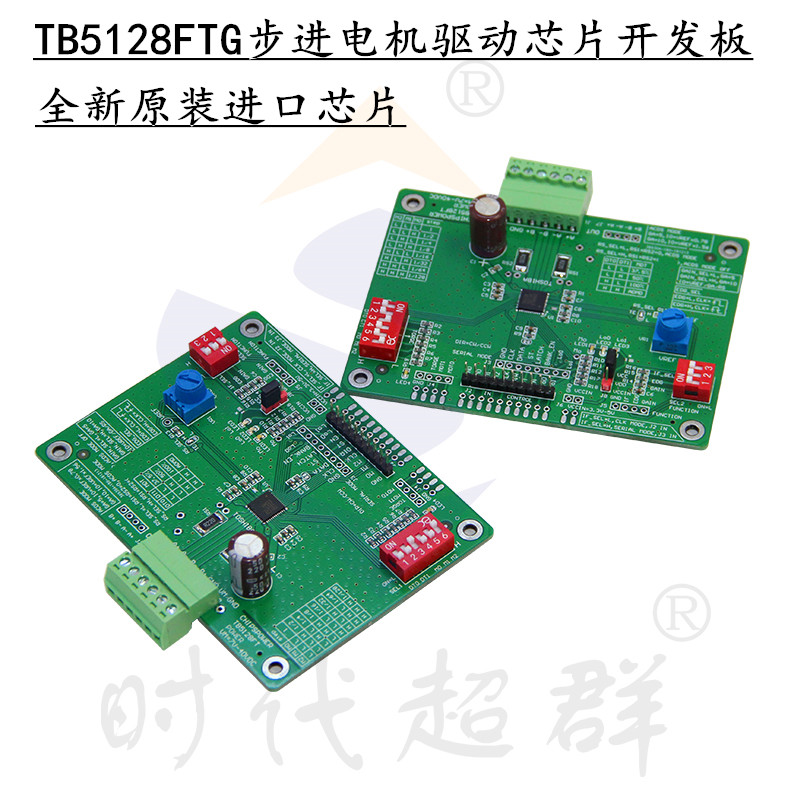

TB5128FTG 概述
TB5128 是一種采用 PWM 斬波的兩相雙極步進電機驅動器。內置時鐘解碼器。
本驅動器采用 BiCD 工藝制造，額定輸出為 50 V/5.0 A（電機電源電壓 = 44 V）。
1、 BiCD 工藝集成式單片 IC。
2、可控一臺雙極步進電機。
3、由 PWM 控制的恒流驅動。
4、低導通電阻（高壓側+低壓側 = 0.25Ω（典型值)
5、MOSFET 輸出級。
6、允許全步、半步、四分之一步、1/8 步、1/16 步、1/32 步、1/64 步、1/28步運行。
7、高效電機電流控制機構（ADMD：****動態混合衰減）
8、內置無電流檢測電阻電路控制結構（ACDS：****電流檢測系統）
9、高電壓和電流
10、多故障檢測功能（熱關斷（TSD）、過流保護（ISD）、上電復位（POR�8�5 故障檢測（TSD / ISD / OPD）信號輸出功能
11、內置 VCC 調節器供內部電路使用 12、通過外部電阻和電容可以調節電機的斬波頻率。
13、帶有散熱焊盤的小型封裝

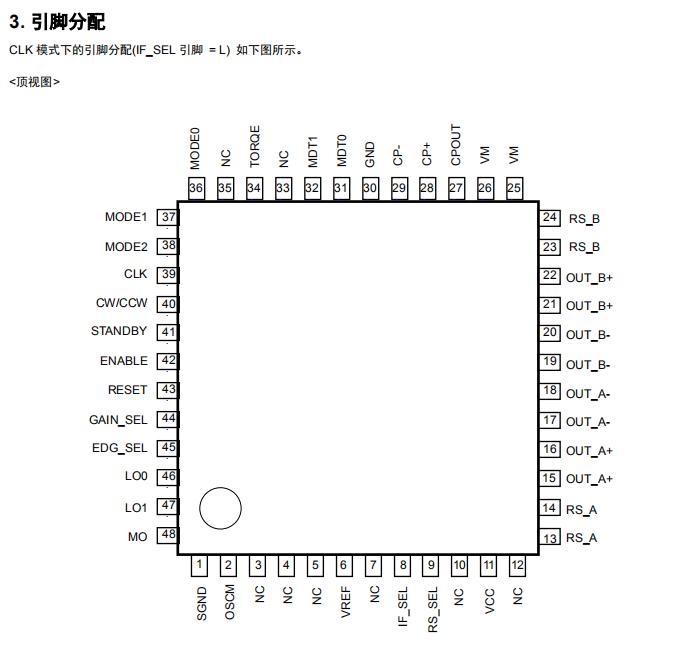

TB5128：P-VQFN48-0707-0.50-004
