AQMD2410NS直流電機驅動器功能特點 l 支持電壓 9V~24V；****輸出電流 10A（可持續 30 秒），額定輸出電流 7.5A l 支持開關、電位器、0~5V 模擬信號與 TTL 電平、-5V~+5V 差分模擬信號、RS485多種控制方式 l 支持 RS485 多站通訊，支持 MODBUS-RTU 通訊協議，方便多種控制器(如 PLC)通訊控制，支持通訊中斷停機保護 l 支持 PWM 調速(調壓)、力矩控制(穩流)、自測速閉環調速(穩速)、外接測速發電機閉環調速(穩速)多種調速方式 l 支持電機正反轉雙向調速，可使用電位器調節電機轉速；可通過串口預設正/反轉速度并存儲，通過開關或按鈕控制啟停和方向 l 電機電流 PID 調節控制，電流控制精度 0.1A，****啟動/負載電流、制動（剎車）電流可分別配置；支持電機過載和堵轉限流，防止過流損壞電機；支持恒電流制動（剎車），電機剎車時間短、沖擊力小 l 可提供 3A 持續剎車電流 l 方向切換過程自動控制，自動進行軟制動、軟啟動控制 l 支持電機換向頻率(轉速)自測量及穩速，支持電機堵轉檢測/堵轉限位停轉 l 支持電機正反轉限位，可外接兩個限位開關分別對正反轉限位 l 全 MOS 管驅動電機對電機進行調速、換向和剎車控制，較繼電器有更長的使用壽命 l 18kHz 的 PWM 頻率，電機調速無 PWM 囂叫聲 l 極小的 PWM 死區，僅 0.5us，PWM 有效范圍 0.1%~99.9% l 全部接口 ESD 防護，可適應復雜的現場環境 適用范圍 l 科研、生產、現場控制 AQMD2410NS 電機驅動機技術參數

接口定義

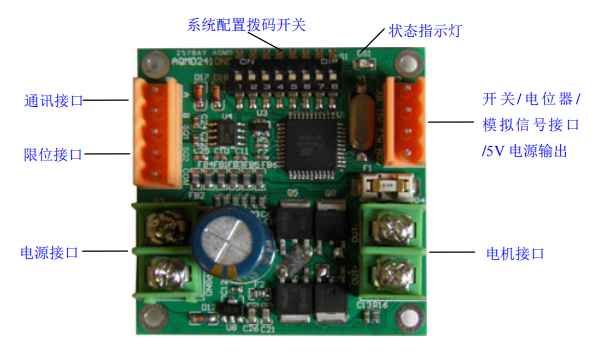

注意：電源或電機接口的接線千萬不要與電位器、限位或通訊接口搭在一起，否則可能燒掉驅動器。 驅動器結構
|
