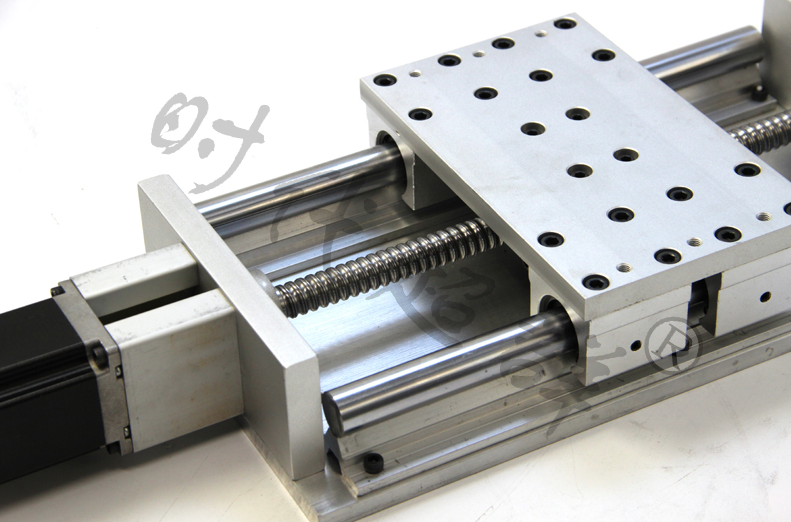

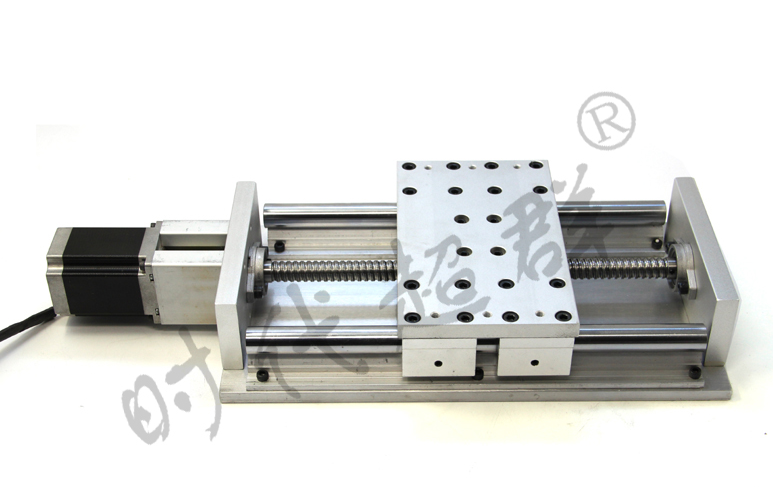

時代超群帶GBX系列重型導軌滑臺,1605Y-200-200,導軌型材寬200MM，選用絲桿是1605規格的，也就是絲桿粗16MM，導程是5MM，既電機轉一圈移動5MM，有效行200MM.

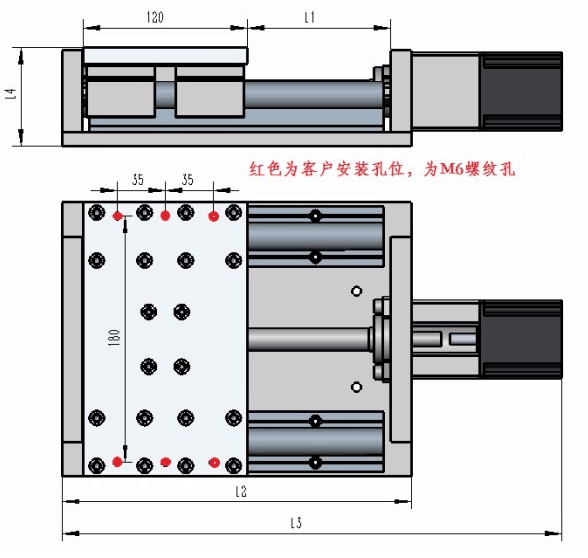

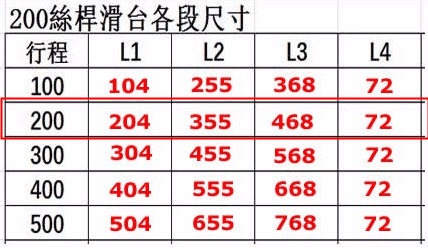

GBX系列雙線型重型滑臺導軌滑臺寬200MM，有四個小的滑塊組成，水平****載重180KG，垂直載重50KG,定位精度0.02MM，可以做到有效行程2米以內。規格：1605、1610、2020、2010，1605是指滾珠絲杠直徑16，05是指螺距，螺距就是電機360度（也就是一圈）走的毫米 具體尺寸圖如下：

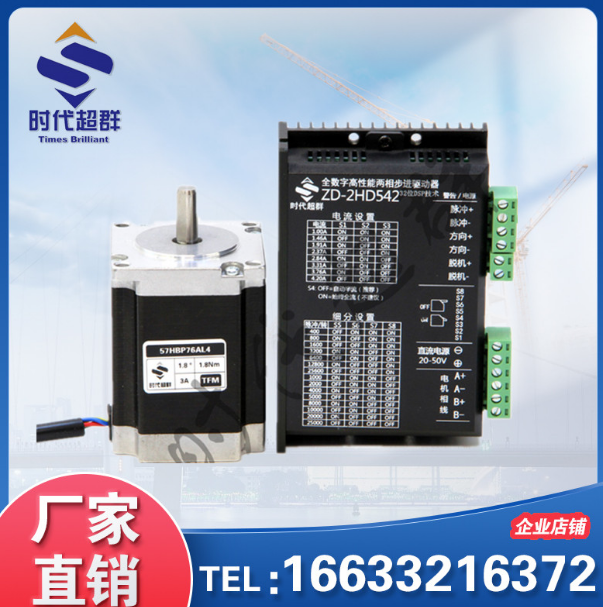

可以配57/86/110/130系列步進電機。下圖是客戶選用57步進電機
型號:57HBP76AL4兩相混合式步進電機 步距角1.8°，扭矩1.8N.m，電流3A，機身高76MM，軸徑Φ8MM，出軸長22mm，
時代超群工控直銷 16633216372 王工 公司官網www.bjsdsw.com
|
