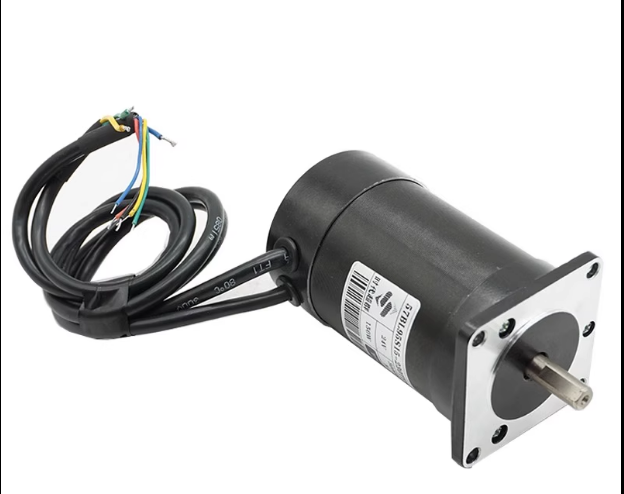

時代超群直流無刷電機原理及控制器的檢修直流無刷電機廠家講述工作原理及控制器的檢修，當旋動轉把時，調速信號通過引線送往控制器中的主處理芯片。控制器中的主處理芯片根據接收到的信號作出相應反應，并將控制信號和驅動信號送到邏輯電路和功率晶體管中，再輸出電動機控制和驅動信號，使無刷電動機運轉。電動機旋轉后，其內部的位置傳感器（即霍爾元件）將檢測到轉子磁極的位置信號，反饋到控制器中的主處理芯片，控制相應功率晶體管的導通和關閉狀態。
當按下閘把時，其閘把的剎車信號經插接件送到控制器中，直流無刷電機控制器中主處理芯片對該信號進行處理后，輸出的制動信號使得功率晶體管處于關閉狀態，使無刷電動機斷電，達到剎車的目的。在電動自行車進行控制的過程中，主處理芯片把當前的控制信號均通過插接件，在指示儀表中顯示出來。
為了知道無刷電機的工作原理可以劃分為幾個主要的功能電路，如供電電路，啟動電路，剎車電路，調速電路，欠壓保護電路，過流保護電路�？刂破髋c無刷電機之間通常由三根較粗的引線和無根細線進行鏈接，直流無刷電機其中較粗引線為控制器與電動機連接的三根相線，較細的五根引線為控制器與電機霍爾原件連接的引線，用萬用表檢測引線端電壓即可。
|
