時代超群三相直流無刷電機驅動器硬件原理

三相直流無刷電機是指具有三相的繞組、無電刷和換向器(或集電環)的電機，并采用直流電經過逆變電路進行驅動的電機。與傳統的 有刷直流電機相比，直流無刷電機采用了電子換向取代有刷電機的機構換向，取消了電刷和換向器;并將原有 有刷電機 中的定轉子顛倒,即電樞繞組在定子上，與靜止的電子換相電路聯接方便，勵磁在轉子上，為永磁體，不需要勵磁繞組，也更不需要向轉子通電的滑環和電刷;在 有刷電機 中，換向器在轉子上，它能保證當電樞導體從一個定子磁極下轉到另一個極下時其中的電流同步改變方向,直流無刷電機電樞繞組中電流方向的改變蟲功率管的開關來控制，為保證開關信號與轉子磁極轉過的位置同步，需要有檢測轉子位置角的傳感器。其基本組成部分如圖:

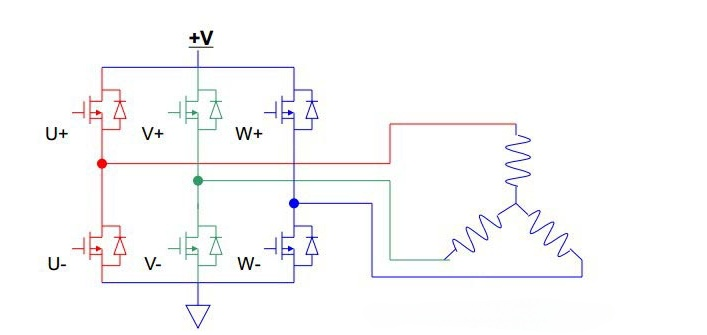

除了基本的三相逆變?nèi)珮螂娐吠�，直流無刷電機驅動電路還需具備各點的采樣電路。驅動電路主要的有以下幾部分構成

三相逆變橋電路

2.電流采樣電路

3.直流母線電壓采樣電路

4.霍爾編碼器驅動電路
